E.C.A. Fortius - Page 26

25

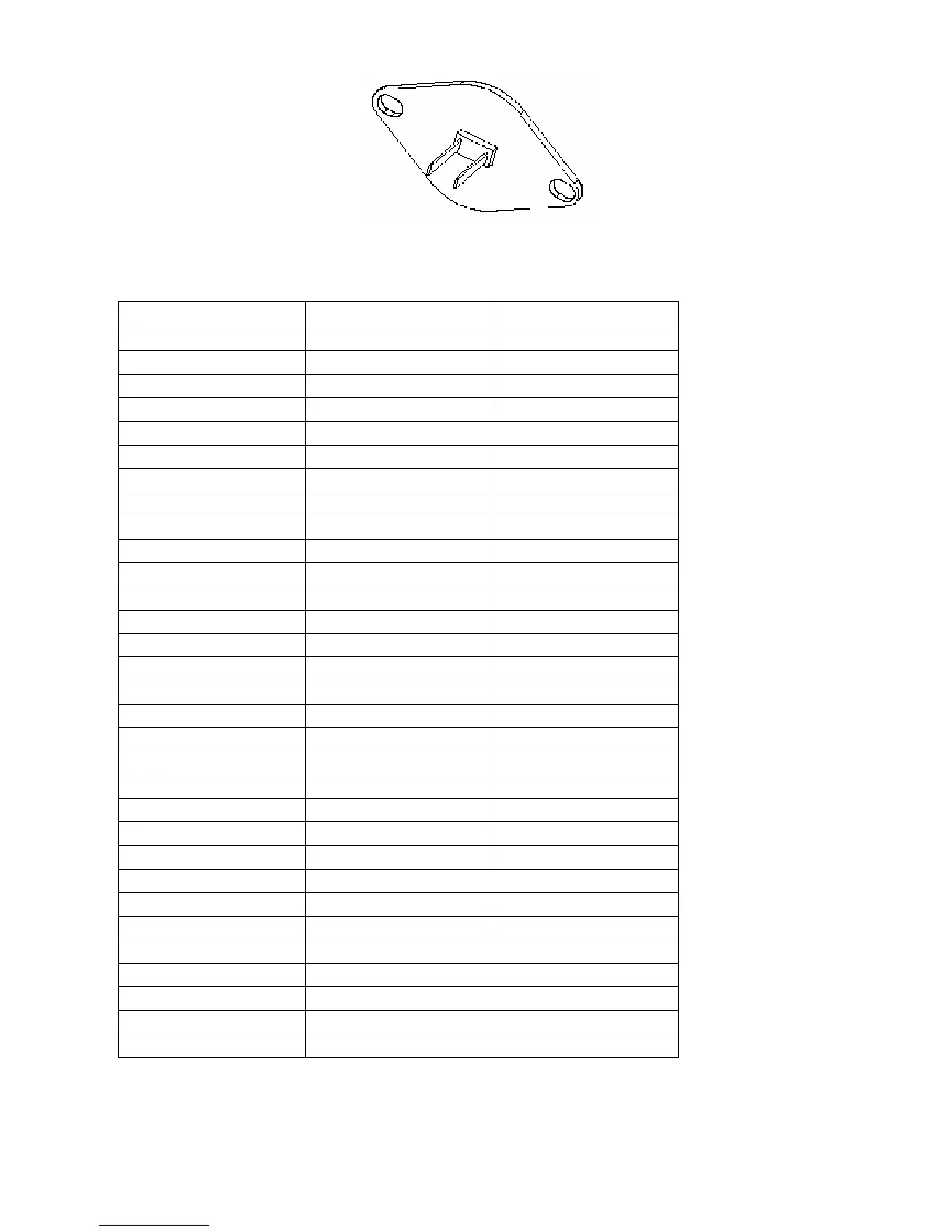

fig. 17 TTB Temperature Sensor
Table 17 The R-T relation of the TTB sensor
T (
o
C) Temperature
R (Ω) Resistance
α (1/
o
C) Sensitivity
-20
97060
-5,8 %
-15
72940
-5,6 %
-10
55319 -5,4 %
-5
42324 -5,3 %
0
32654
-5,2 %
5
25396
-5,1 %
10
19903
-4,8 %
15
15714
-4,7 %
20
12493
-4,5 %
25
10000
-4,4 %
30
8056
-4,3 %
35
6530
-4,2 %
40
5327
-4,0 %
45
4370
-3,9 %
50
3603
-3,8 %
55
2986
-3,6 %
60
2488
-3,6 %
65
2083
-3,5 %
70
1752
-3,4 %
75
1480
-3,3 %
80
1255
-3,3 %
85
1070
-3,3 %
90
915
-3,2 %
95
787
-3,1 %
100
680
-3,0 %
105
592
-2,9 %
110
517
-2,8 %
115
450
-2,7 %
120
390
-2,6 %
125
340
-2,6 %
130
300
-2,5 %
The sensitivity α is the percentage change in resistance of the sensing element per
o
C temperature
change at the specified temperature.
