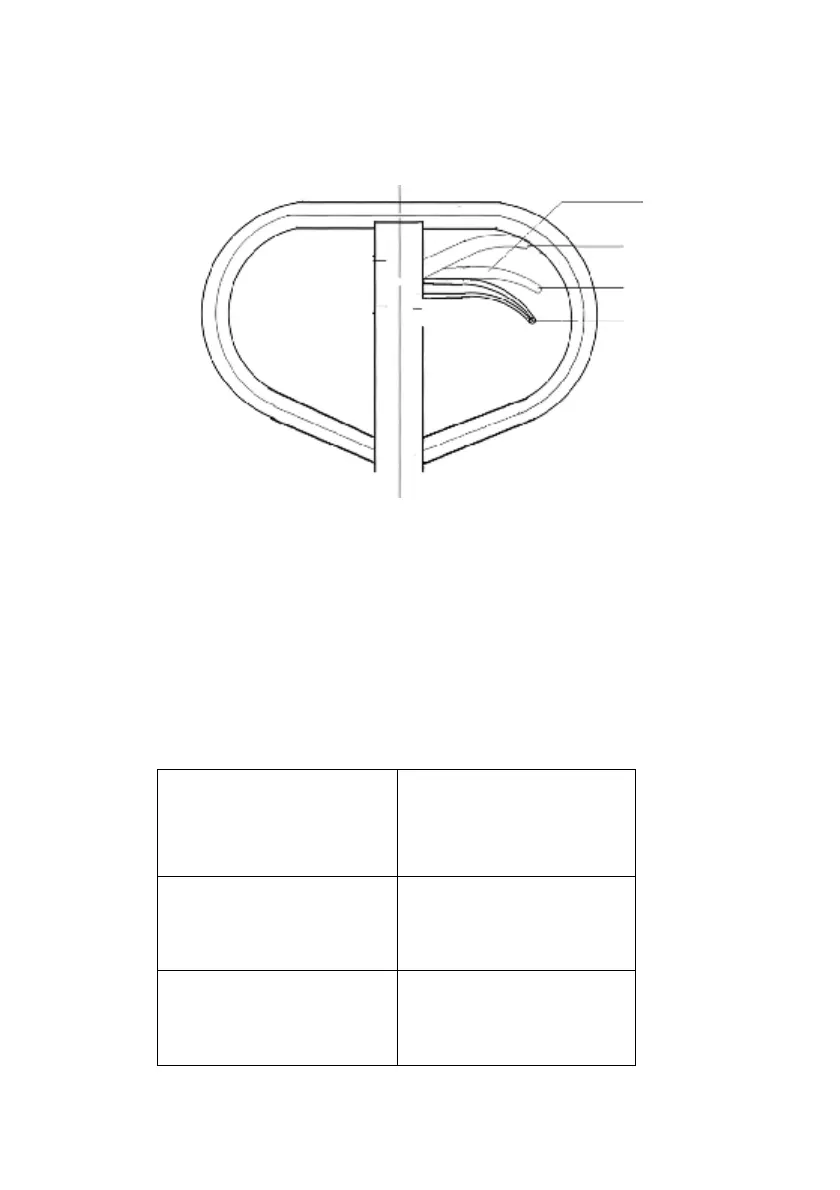

Levier de commande
(Pos.106)
III
II
I
Fig. 1
l Tester chaque fonction à traver la commande des trois
positions différentes.
Si les fonctions ne seront effectuées de façon impeccable, régler
l'écrou de blocage (pos. 113) comme suit. Voir fig. 2
Problème
Sens de rotation de
l'écrou de blocage
Les fourches ne se
soulevent pas
-
(dans le sens
anti-horloge)
Les fourches ne
s'abaissent pas
+
(dans le sens
d'horloge)
