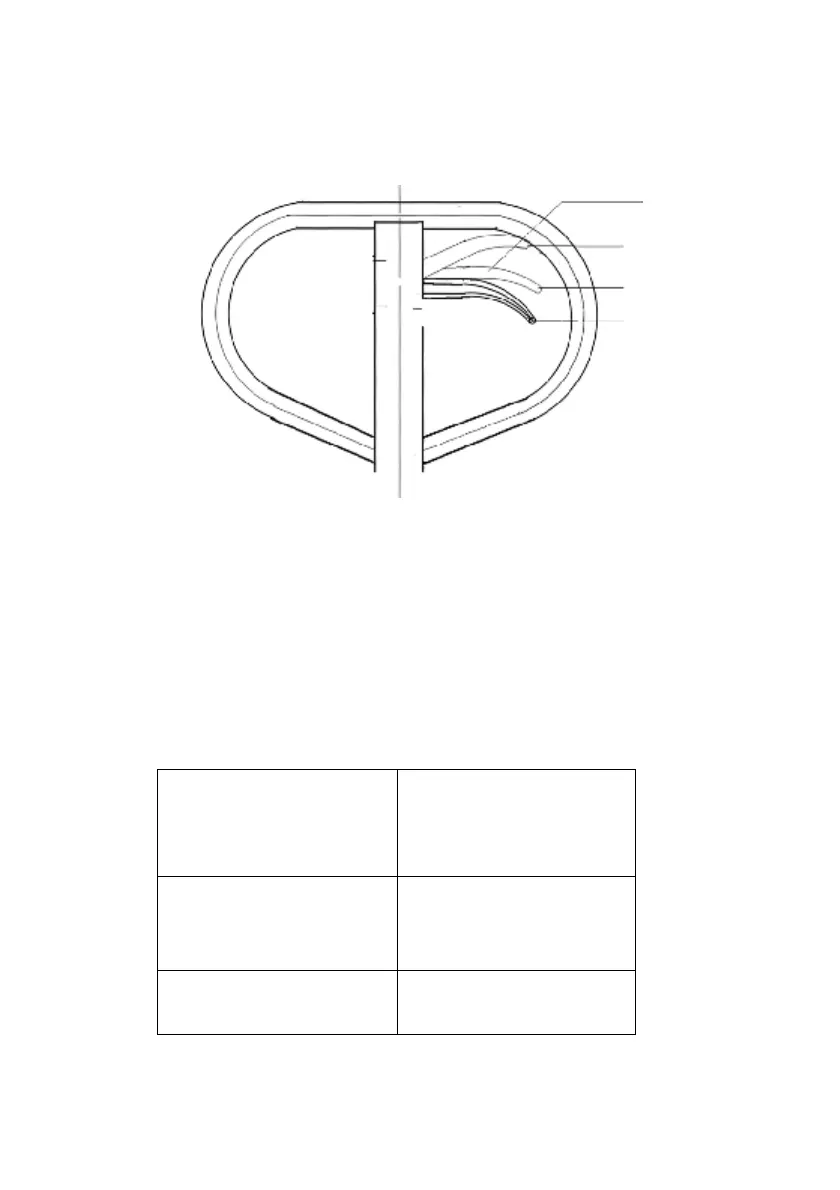

Betätigungshebel
(Pos.106)
III
II
I
Abb. 1
l Die einzelnen Funktionen durch Betätigung der 3
verschiedenen Positionen testen.
Wenn die Funktionen nicht einwandfrei ausgeführt werden, die
Feststellmutter (Pos.113) wie folgt einstellen. Siehe Abb. 2.
Problem
Drehrichtung der
Feststellmutter
Gabel wird nicht
gehoben
-
(gegen den
Uhrzeigersinn)
Gabel wird nicht
gesenkt
+
(im Uhrzeigersinn)
