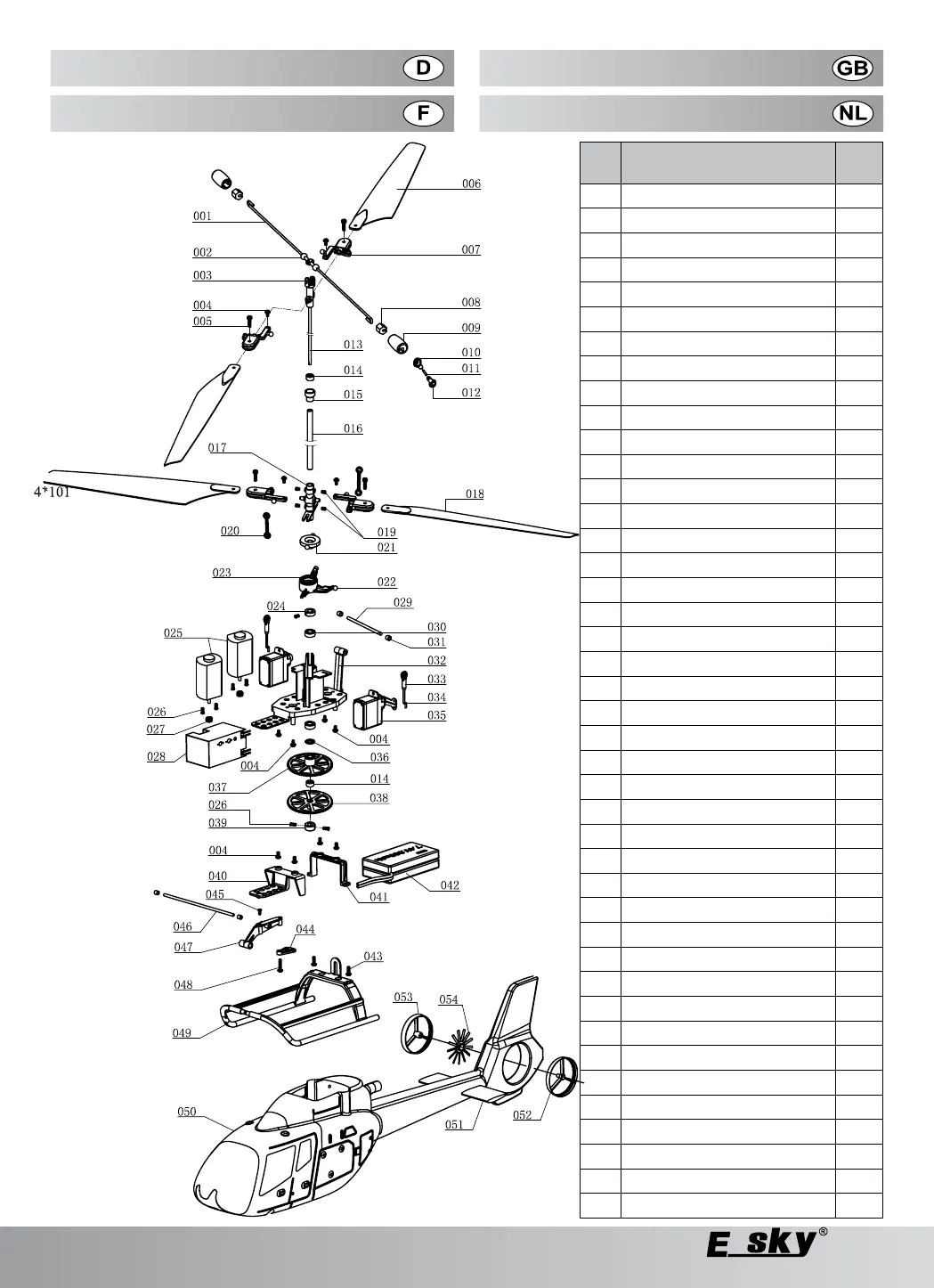

Vue eclatée Verbrandingstekening
Explosionszeichnung Exploded view
06/10
56
No. Bezeichnung / Description St.
Pcs.
001 Fliehgewichtstange 1,5x207 1
Flybar
002 Halter Fliehgewichtstange 1
Flybar clamp
003 Rotorwelle innen A 1
Inner shaft A
004 Kreuzschlitzschraube 1,7x4 8
Cross umbrella head screw
005 Inbusschraube M2x8 4
Inner hexagonal screw
006 Hauptrotorblatt A 2
Main blade A
007 Rotorblatthalter
Main blade clamp
008 Ausgleichsgewicht 2
Balance weight
009 Fliehgewicht 2
Balance weight
010 Anlenkung Fliehgewicht A 1
Control link A
011 Gewindestange 1,7x4 1
Screw rod w/o head
012 Anlenkung Fliehgewicht B 1
Control link B
013 Hauptrotorwelle B 2x130,5 1
Main axis B
014 Kugellager 2x6xL3 2
Ball bearing
015 Lagerhalterung 1
Frame of bearing
016 Hauptrotorwelle A 4x101 1
Main axis A
017 Rotorkopf B 1
Inner shaft B
018 Rotorblatt B 2
Main blade B
019 Rundkopfschraube ISO 2x2,5 5
Round cross screw
020 Anlenkhebel 2
Ring link push rod
021 Taumelscheibe innen 1
Inner swashplate
