58
7 - INSTRUCCIONES DE MANTENIMIENTO

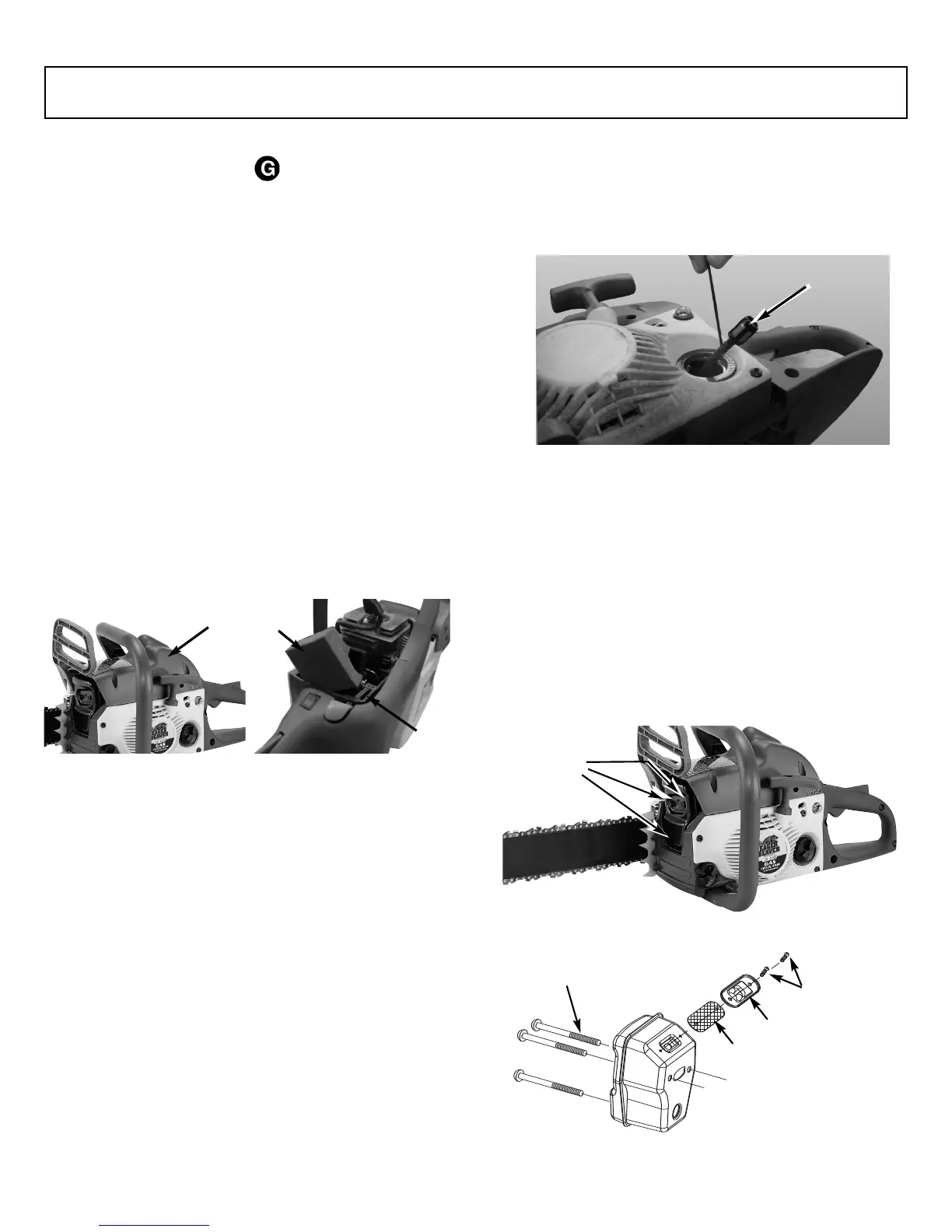

7-2.FILTRO DE AIRE
PRECAUCION
Nunca opere una sierr
a sin el filtro de aire. Tierra y polvo
serán succionados dentro del motor dañandolo. Mantenga
el filtro de aire limpio.
PARA LIMPIAR EL FILTRO DE AIRE:
1. Quite la cubierta del filtro (A) de aire desapretando los
2 tornillos detenedores que sujetan la cubierta. Saque
la tapa (Figura 7-2A).
2. Saque el filtro de aire (B) fuera de la cubierta de aire
(C). (Figura 7-2B)
3. Limpie el filtro de aire. Lave el filtro de aire con agua
enjabonada templada. Enjuage con agua fría limpia.
Séquelo con aire completamente.
NOTA: Es aconsejable que cuente con una provisión de fil-
tros de repuesto.
3. Instale el filtro de aire. Instale la cubierta del filtro de aire
/ motor. Asegúrese que la cubierta se ajúste propia-
mente. Apriete firmemente los 2 tornillos de sujección.
ADVERTENCIA
Nunca realice mantenimiento cuando el motor se encuen-
tre caliente, para prevenir cualquier posibilidad de que se
queme las manos o dedos.
7-3.FILTRO DE COMBUSTIBLE
PRECAUCION
Nunca opere su sierra sin un filtro de combustible. El filtro
de combustible deberá ser reemplazado después de cada
20 horas de uso.Vacíe el tanque de combustible completa-
mente antes de cambiar el filtro.
1. Retire la tapa del combustible del tanque de gas.
2.
Dob
le el alambre como se m
uestr
a arr
iba.
3. Meta la mano dentro de la apertura del tanque y
conecte la línea de combustible. Con cuidado jale la
línea de comb
ustib
le hacia la apertura hasta que
pueda alcanzarla con los dedos.
NOTA: Tenga cuidado de no dañar la línea de combustible
mientras remueve el filtro.
4. Levante el filtro (A) hacia afuera del tanque (Figura 7-
3A).
5.
Quite el filtro con un mo
vimiento de enroscado
.
Descarte el filtro.
6. Instale el filtro nuevo. Inserte el extremo del filtro den-
tro de la aper
tura del tanque. Asegúrese de que el fil-
tro se coloque en la esquina inferior del tanque. Utilice
un desarmador de manija larga como ayuda para
reemplazar el filtro si es necesario.
7. Llene el tanque con una mezcla de aceite / gasolina
fresca. Vea la Sección 4, Combustible y Lubricación.
Instale la tapa de comb
ustible.
7-4. PANTALLA CONTRA CHISPA (Figura 7-
4A)
NOTA: Una pantalla contra chispas lapada reducirá
dramáticamente el desempeño del motor.
1. Retire los 3 pernos (A) y jale el silenciador del escape
hacia afuera. (Figura7-4A).
2. Retire los 2 tornillos (B) que sujetan la cubierta del pro-
tector de la bujía (C). (Figura 7-4B)
3. Deseche el filtro protector de la bujía usado (D) y reem-
plácelo con uno nuevo.
4. Vuelva a montar los componentes del silenciador del
escape e instale el silenciador del escape en el cilindro.
Ajuste firmemente.
7-3A
A
7-2A 7-2B
A
B
C
7-4B
7-3A
A
A
B
C
D
59
7 - INSTRUCCIONES DE MANTENIMIENTO
7-5. BUJIA
NO
TA:
P
ara una operación eficiente del motor de la sierra,
la bujía deberá ser mantenida limpia y propiamente calibra-
da.
1. Mueva el interruptor de APAGADO hacia arriba.
2. Extraiga la cubierta del limpiador de aire.
3. Desconecte el alambre conector (G) de la bujía (H)
enroscando y jalando al mismo tiempo (Figura 7-5A).
4. Remueva la bujía con la llave casquillo para bujías.
NO UTILICE CUALQUER OTRA HERRAMIENTA.
5. Compruebe la distancia entre los electrodos con un
calibrador de hilo y ajuste las distancias a .635 mm si
es necesario.
6. Vuelva a instalar una bujía nueva.
NOTA: debe utilizar una bujía con resistencia para sustitu-
ción (N˚ de referencia 9295-310502, Champion RZ7C).
NOTA: el sistema de ignición de la bujía cumple todos los
requisitos de las Normas de equipos de interferencias de
Canadá.
7-6. AJUSTES DEL CARBURADOR
El carb
ur
ador fué pre-colocado en la fábr
ica par
a óptimo
rendimiento. Si se necesitan mayores ajustes, por favor
lleve su unidad a su Centro de Servicio Autorizado mas
cercano anunciado en las Páginas Amarillas.
7-7. ALMACENANDO UNA SIERRA-DE-
CADENA
PRECAUCION
Nunca almacene una sierr
a-de-cadena por mas de 30 días
sin realizar los siguientes procedimientos.
El almacenamiento de una sierr
a-de-cadena por mas de
30 días requiere mantenimiento par
a almacenamiento
.
A
menos de que las instrucciones de almacenamiento sean
seguidas
, el comb
ustible que permanezca en el carburador
se e
v
apor
ar
a, dejando depósitos de goma.
Esto puede
conducir a un arranque dificultoso puede resultar en cos-
tosas repar
aciones.
1. Remueva la tapa del tanque de combustible lenta-
mente para liberar cualquier presión en el tanque.
Cuidadosamente desagÅe el tanque de combustible.
2.
Arranque el motor y dejelo correr hasta que la unidad
se apague para remover combustible del carburador.
3. Deje que el motor se enfríe, (aprox. 5 minutos).
4. Usando una llave para bujías, quite la bujía.
5. Vacie 1 cucharadita de aceite limpio de 2 cyclos en la
cámara de combustion. Jale el hilo de arranque lenta-
mente varias veces para cubir los componentes inter-
nos. Reemplace la bujía (Figura 7-7A).
NOTA: Almacene la unidad en un lugar seco alejado de
posibles fuentes de ignición tales como un horno, calentón
de gas, secadora de gas, etc.
7-8. RETIRANDO UNA UNIDAD EL ALMACE-
NAJE
1. Quite la bujía.
2. Jale el hilo de arranque rápidamente par aclarar el
e
xceso de aceite de la cámar
a de comb
ustión.
3. Limpie y calibre la bujía, o instale una nueva con cal-
ibr
ación adecuada.
4.
Prepare la unidad par
a oper
ación.
5. Llene el tanque de combustible con la mezcla correc-
ta de aceite y comb
ustib
le. Vea la Sección de
Comb
ustib
le y Lubr
icación.
7-5A
G
H
7-7A
