B. Descripción del producto

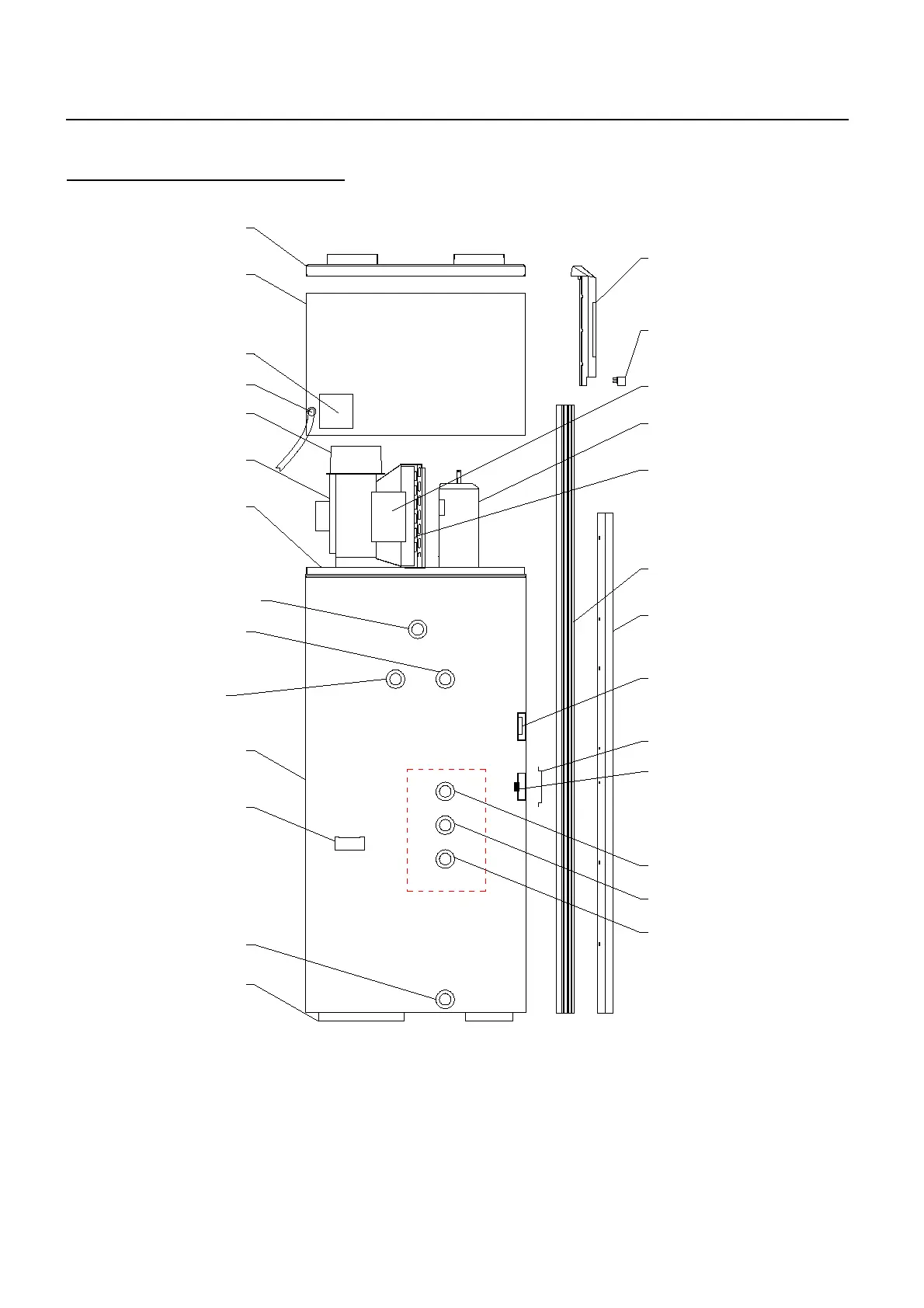

Aspecto de la unidad (exterior):
Cubierta superior
Cubierta superior
Tubería de ventilación
Ventilador de ventilación
Chasis principal
Orificio válvula de seguridad
Empuñadura
Marco de soporte
Entrada de agua fría /
Orificio de drenaje
Pantalla
Barra de decoración
Panel eléctrico
Compresor
Evaporador
Barra de decoración izda/dcha
Panel decorativo
Orificio del ánodo de magnesio
Cubierta de la resistencia eléctrica
Orificio de la resistencia eléctrica
Cubierta del tanque
Orificio de cableado
Línea eléctrica
Orificio agua en circulación
Orificio de la tubería del sensor de temp.
Orificio agua en circulación
Orificio de drenaje del condensado
Salida de agua caliente
Observaciones:
1. La ilustración de arriba sirve únicamente de referencia para identificar el nombre de cada parte. La
unidad real puede diferir de la misma.
2. El "orificio de la resistencia eléctrica" es s
olo para modelos con resistencia eléctrica. En otros modelos
sin resistencia eléctrica no está disponible.
3. Hay dos "orificios de agua en circulación" para una conexión opcional. Puede estar disponible cuando
el usuario solicita una conexión externa para la circulación de agua caliente. Los modelos normales no
tienen estos orificios.
