B. Descripción del producto

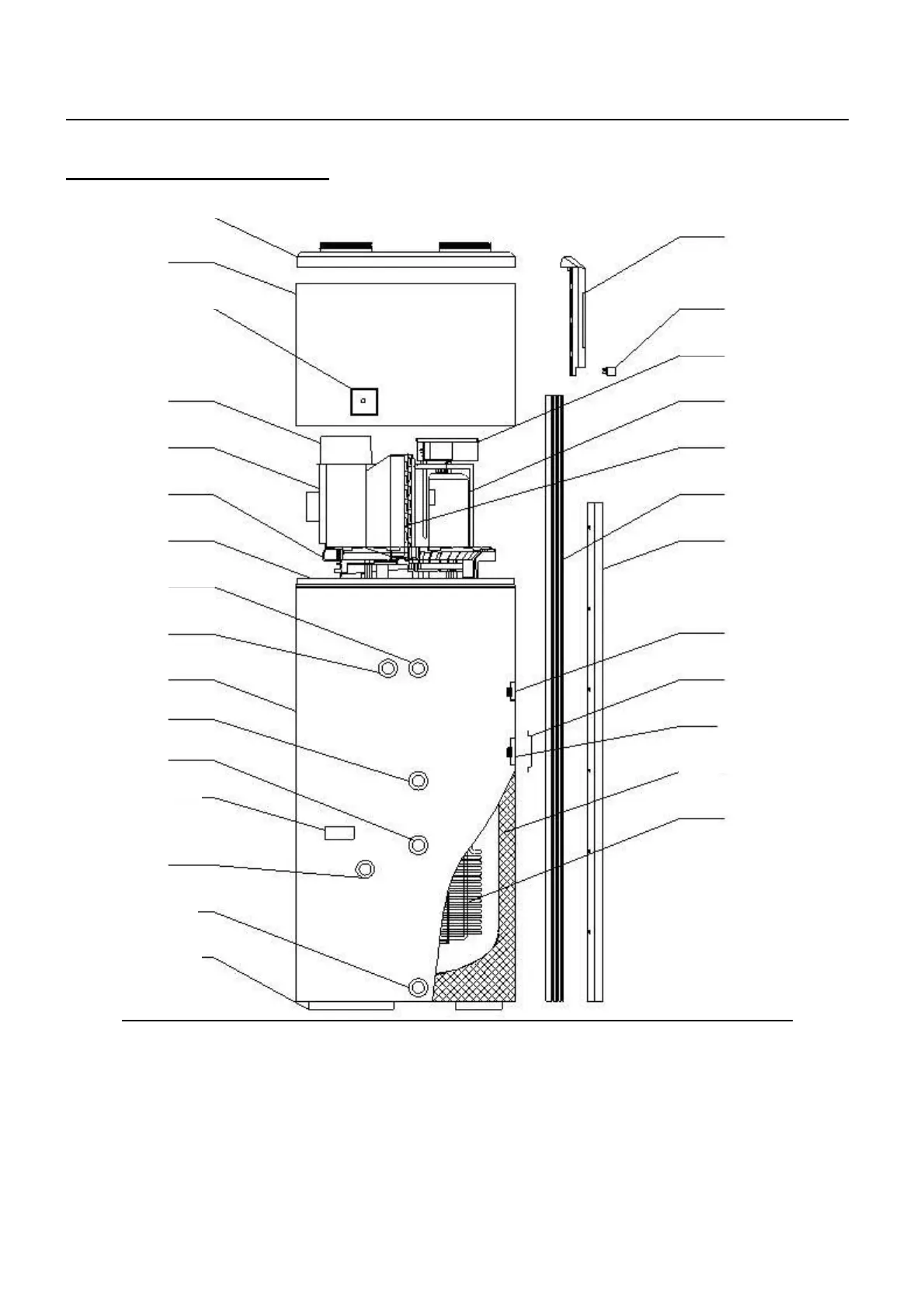

Aspecto de la unidad (exterior):
Observaciones:
1. La ilustración de arriba sirve únicamente de referencia para identificar el nombre de cada parte. La
unidad real puede diferir de la misma.
2. Hay dos "orificios de circulación de agua" para la conexión de colectores solares. La "entrada de agua
en circulación" superior es la entrada de agua caliente para colectores solares. La "salida de agua en
circulación" inferior es la salida de agua que viaja a los colectores solares.
3. La "Válvula de seguridad" que se muestra en el dibujo anterior está diseñada para ciertos modelos.
Barra de decoración
Cubierta superior
Entrada/salida del aire Pantalla del panel
Orificio del desbordamiento del
condensado
Bobina del condensador
Salida de agua caliente
Orificio de la resistencia
eléctrica
Entrada de agua fría /
Orificio de Drenaje
Hole
Marco de soporte
Empuñadura
Tubería de ventilación
Válvula de seguridad
Salida de agua en circulación
Cubierta superior
Ventilador de ventilación
Panel eléctrico
Compresor
Capa de poliuretano
Cubierta de de la
resistencia eléctrica
Orificio del ánodo de
magnesio
Panel decorativo
Barra de decoración
dcha/izda
Evaporador
Cubierta del tanque
Orificio de drenaje del condensado
Chasis principal
Chasis del panel de instalación
Entrada de agua en circulación
