6
C. Instrucciones de instalación

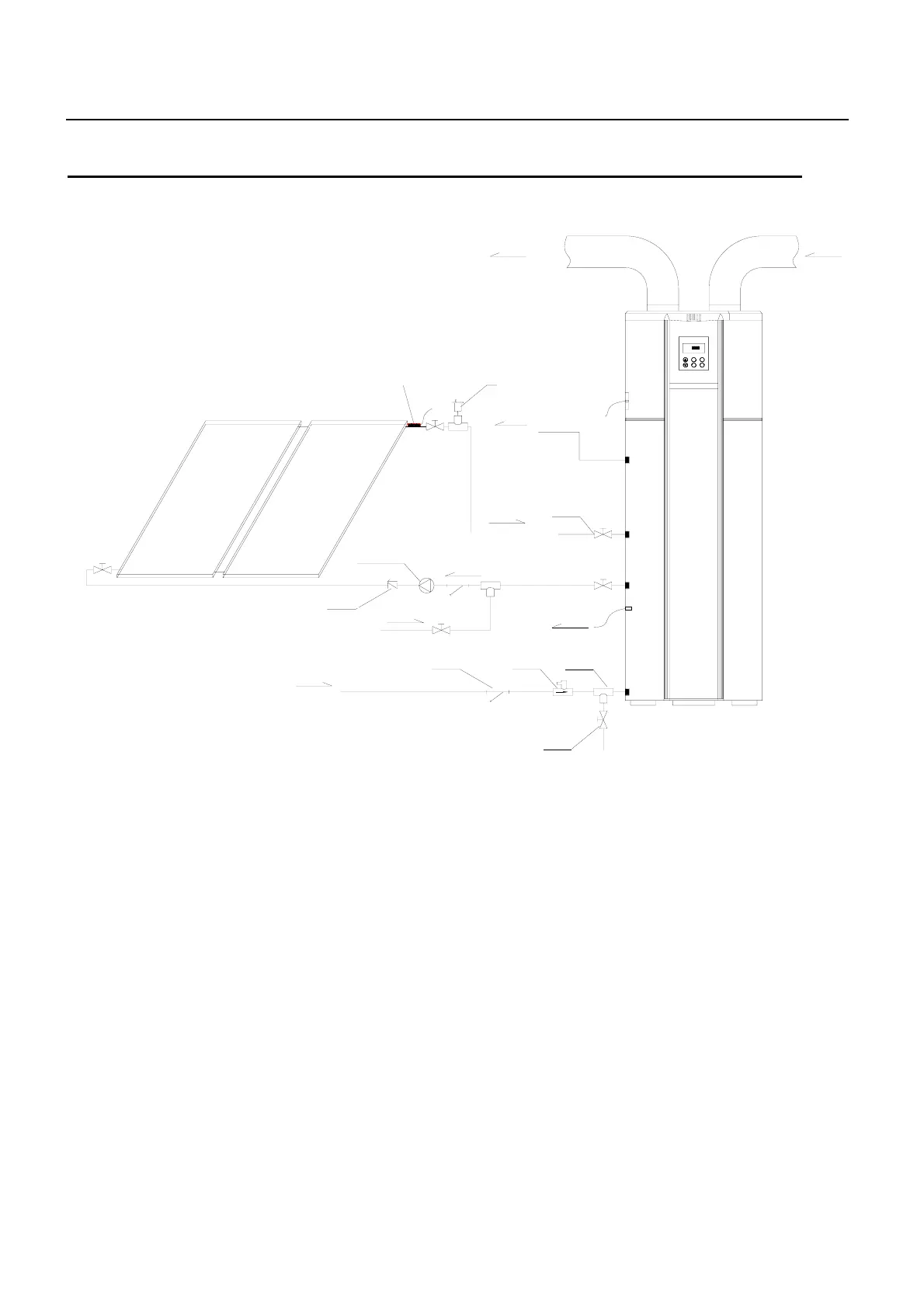

Diagrama de instalación (conexión a solar solo disponible en el modelo E301WHF):
ON/OFF
(水或防冻液)
循环水泵
冷凝水排出
风
MODETIMER
CLOCK
Observaciones:
1. Asegúrese de que el tanque se haya llenado de agua antes de encenderlo para evitar que se queme.
Mientras tanto, la tubería de agua en circulación debe llenarse con agua, sin dejar aire adentro.
Revise la tubería para asegurar que el agua circule correctamente.
2. Además de estos componentes, hay otras partes de la instalación (consulte la lista detallada de
partes del anexo). En cuanto a otros componentes del sistema de agua, el usuario o la empresa de
instalación deben proporcionarlos.
3. Antes de la instalación, es mejor reservar una conexión de tubería de suministro de agua, una
conexión de tubería de salida de agua caliente y una conexión de tubería de drenaje. Entre las
mismas, la tubería de suministro de agua y la tubería de salida de agua caliente deben usarse de
acuerdo con las normas para tuberías de agua potable. (Por ejemplo, tubería PPR o tubería de acero
inoxidable, etc.), no puede usar tubería de hierro o manguera de goma con olor para la instalación.
4. Si el lugar de uso es inferior a 0 ℃, adopte el segundo sistema de circulación (conecte la bobina solar
en el tanque de agua), el medio conductor de calor debe ser un líquido anticongelante (se sugiere
propanediol). Asegúrese de aislar las tuberías de agua para evitar que se congelen.
5. La entrada / salida de aire pueden ser conectadas a un tubo de ventilación de Φ153 mm, pero la
tubería no debe ser demasiado larga ni rígida.
Válvula de
seguridad
Filtro
Entrada de agua
Suministro de agua
Válvula de bola
Salida de aire
Tubería de drenaje
Bomba de circulación
Sensor de temperatura
Salida de agua caliente
(Uso de agua
caliente)
Tubería de
ventilación
Entrada de aire
Válvula
Drenaje de agua condensada
Colector solar 1
Colector solar 2
Válvula de escape
Válvula de una vía
Water/anti-freezin
Li
uid
Válvula de
tres puertos
Drenaje del desbordamiento
de condensado
