EMERGENCY PROCEDURE
Radio-controlled version
When an hydraulic oil supply and electric power supply
failure is occurred at the same time, the safety systems
are not operational. To carry out the emergency
recovery, follow the procedure described below:

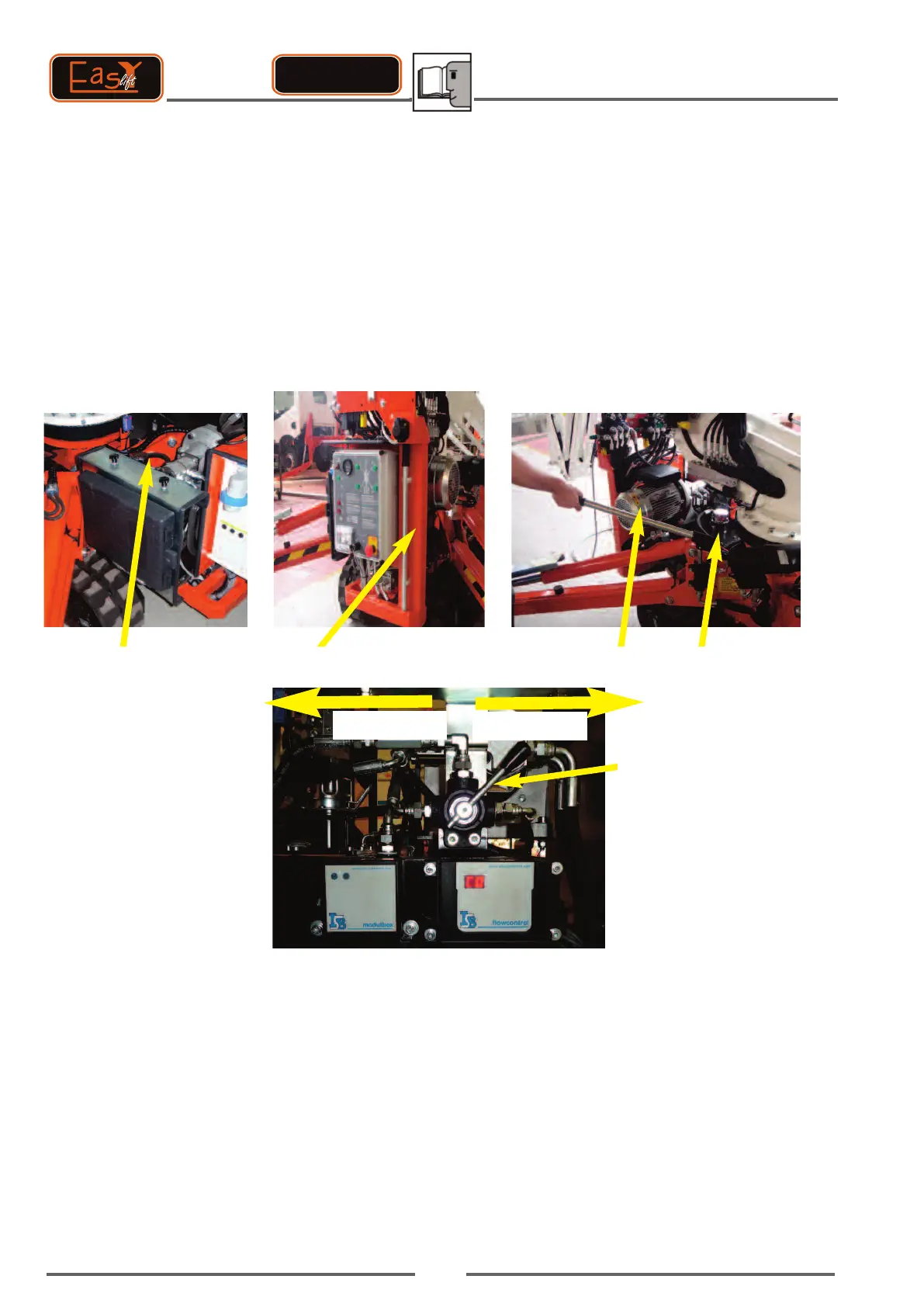

1. Remove the cover (1).
2. Extract the lever (2) from its site.
3. Insert the lever (2) in manual pump (3)
4. Divert the flow to the needed control valve by the
lever (4) .
RIGHT SIDE CONTROL VALVES FUNCTIONS
Turret rotation
Articulated boom
Boom lifting
Telescopic
RH Outrigger/tracks control valve
LEFT SIDE CONTROL VALVES FUNCTIONS
Jib
Cage rotation
Cage levelling
LH Outrigger/tracks control valve
BESKRIVELSE OG BRUG AF MASKINEN
DESCRIPTION AND USE OF THE MACHINE
93
1 2 2 3
4
mod. R 160
RH Valves
LH Valves
NØDMANØVRE
Radiostyret version
I tilfælde af fejl i den hydrauliske og elektriske forsyning
alle sikringssystemer ikke aktive. Sådan udføres nød-
manøvren til tilbagetrækning. Følg nøje proceduren, der
illustreres nedenfor:
1. Afmonter panelet (1).
2. Træk håndtaget (2) ud af dets leje.
3. Sæt håndtaget (2) i håndpumpen (3).
4. Omdiriger strømmen mod den ønskede
styreventil med håndtaget (4)
FUNKTIONER FOR STYREVENTILER I HØJRE SIDE
Rotation af tårn
Leddelt bom
Løft af bom
Teleskopisk
Fordeling stabilisatorer / larvebånd i højre side
FUNKTIONER FOR STYREVENTILER I VENSTRE SIDE
Udligger
Rotation af tromlen
Nivellering
Fordeling stabilisatorer / larvebånd i venstre side
Ventiler i højre side
Ventiler i venstre side
