Emergency On Call Service: Local representative (http://www.eaton.com/moeller/aftersales) or +49(0) 180 5223822 (de, en)13/40
06/11 IL05013002Z

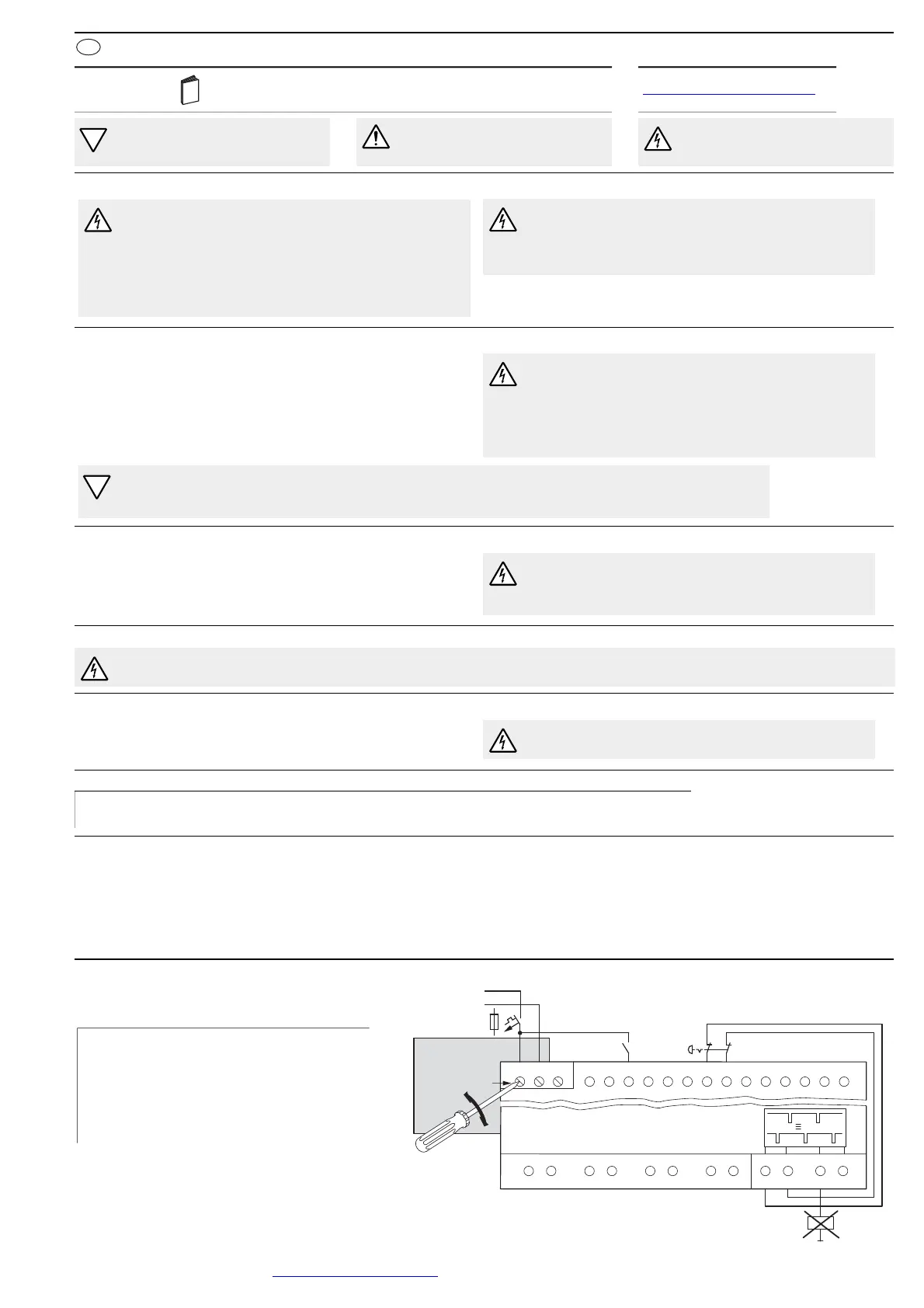

Veiligheidsgericht stuurrelais easySafety
Doelgroep
Toepassing
Veiligheids- en standaard schakelschema
Veiligheidsprincipe
Interfaces
Correct gebruik
Functies apparaat
Voor het oplossen van veiligheidsapplicaties stelt easySafety veiligheidsgerichte functies ter beschikking
Installatie
Voedingsspanning, digitale ingangen, testsignaaluitgangen
easyNet l
MN05006004Z… (AWB2786-1593…), MN04902001Z… (AWB2528-1423…),
IL05013012Z (AWA2528-1979)
www.eaton.com/moeller/support
Opgelet!
Waarschuwt voor lichte materiële schade.
Waarschuwing!
Waarschuwt voor zware materiële schade en
lichte verwondingen.
Gevaar!
Waarschuwt voor zware materiële schade en
zwaar of dodelijk letsel.
easySafety is een programmeerbaar Veiligheidsstuurrelais voor de bewaking van
signaalgevers, die als onderdeel van beveiligingsinrichtingen op machines dienen dit ter
voorkoming van persoonlijk letsel of materiële schade. easySafety maakt het realiseren
van veiligheidsapplicaties mogelijk tot categorie 4 conform EN954-1, PL e conform
EN ISO 13849-1, SILCL 3 conform EN IEC 62061 en SIL 3 conform EN IEC 61508.
easySafety beschikt over een veiligheids- en standaard schakelschema.
Maak uw veiligheidsapplicatie uitsluitend in het veiligheidsschakelschema.
De veiligheidsfunctie wordt door het afschakelen van de apparaatuitgangen gerealiseerd. In veilige toestand geleiden de halfgeleideruitgangen 0-signaal en de
relaisuitgangen zijn geopend. Gebruik bij een 2-kanalige architectuur twee apparaatuitgangen of de redundante relaisuitgang voor afschakeling.
ES4P-221-… beschikken over twee interfaces: easyNet en easyLink. Met behulp van
deze interfaces kunt u easySafety met standaard apparaten zoals bijv. easy800 in een
netwerk opnemen en met easy200-/600-standaard uitbreidingen uit-reiden.
h
Als inbouwapparaat moet easySafety in een kast, een schakelkast of een installatieverdeler worden ingebouwd (IP54).
In geval van een ander dan het bedoeld gebruik vervallen alle eventuele aanspraken op de garantie bij Eaton Industries GmbH.
Functiebouwstenen
–Bedrijfsstandenkeuzeschakelaar
–Bewaking maximale toerental
–Lichtrooster en lichtrooster met mute-functie
–Not-Aus
–Feedback-circuitbewaking
–Veiligheidsdeuren (optie met bewaking gesloten stand)
–Veilige tijdrelais
–Startelement
–Stilstandsbewaking
–Toestemmingsschakelaar
–Tweehandendrukknop type III
–Voetschakelaar
ES4P-…
nl
Voor de planning, aanmaken schakelschema, inbedrijfname en onderhoud
wordt elektrotechnische vakkennis vooropgesteld. Bovendien moeten
geldende richtlijnen, normen en voorschriften over arbeidsveiligheid en
ongevallenpreventie bekend zijn en worden aangehouden.
easySafety-apparaten mogen alleen door een elektrotechnicus of een
persoon, die bekend is met elektrotechnische montage, worden
gemonteerd en aangesloten. De installatie moet voldoen aan de regels van
de elektromagnetische compatibiliteit EMC.
Gebruik het veiligheidsgerichte stuurrelais ES4P-… alleen dan, wanneer u
het bedieningshandboek en deze documentatie leest en begrijpt.
Een gedetailleerde beschrijving van de opbouw, de functies en het
programmeren van het apparaat vindt u in het bedieningshandboek op
de meegeleverde CD “ES4P Documentation”.
easySafety mag in toepassingen tot veiligheidsniveau 3 in continu bedrijf conform EN 50156-1:2004 worden gebruikt, wanneer:
–de tijd van zes maanden tussen twee functionele testen van de easySafety niet wordt overschreden en
–redundante relaiscontacten voor veiligheidsafschakeling van de brandstoftoevoer naar verbrandingsinstallaties worden gebruikt.
Wanneer actieve componenten zoals motoren of perscilinders worden
aangestuurd, dan kunnen installatiedelen beschadigdraken en personen in
gevaar komen wanneer easySafety verkeerd wordt aangesloten of verkeerd is
geconfigureerd.
Wanneer het easySafety veiligheids stuurrelais ingeschakeld wordt, mogen
geen gevaren vanuit aangestuurde apparaten ontstaan, zoals bijv. onvoorzien
starten van motoren of onverwacht inschakelen van spanningen.
Apparaatuitgangen (QS., QR.), die u in het standaard schakelschema
gebruikt, zijn geen veiligheidsuitgangen en mogen alleen voor
standaard taken worden gebruikt. Let erop dat deze uitgangen geen
veiligheidsrelevante acties aan de machine resp. installatie initiëren.
easyNet en easyLink zijn geen veilige interfaces. Er mogen geen
veiligheidsrelevante data over deze interfaces worden overgedragen.
T1 T2 T3 T4
DC 24 V Input 14x DC
24 V
4x Test Signal
0 V 0 V IS1 IS2 IS3 IS4 IS5 IS6 IS7 IS8 IS9 IS10 IS11 IS12 IS13 IS14
> 1 A
< 4 A
0 V
+24 V DC
U
e
= 24 V H
(20.4 – 28.8V H)
I
e
= <250 mA
0.5 – 0.7 Nm
3.5 mm
h
De voedingsspanning en de ingangscircuits moeten
altijd uit één voedingsmodule worden gevoerd.
De voedingsmodule moet voldoen aan de voorschriften
voor laagspanningen met veilige scheiding.
Gebruik de testsignaaluitgangen alleen voor het
aansturen van de ingangen. Het aansturen van lasten is
niet toegestaan!
