2. Introduktion
Gratulerar till ditt val att köpa ebode IR Link Pro Flush. Vår eIR
2
x
TM
-teknik (uttalas Irex) ger en hög
nivå av immunitet mot InfraRöda störningar genom direkt solljus, CFL-belysning och platt-TV-
apparater (inklusive Plasma, LCD och LED). Satsen innehåller två 3IREDB för styrning av 6 enheter
och en 1IRQC snabbanslutningskabel för direktkontroll av vanliga audio/videomottagare (t.ex.
Yamaha, Onkyo, Denon, Marantz, NAD, Harman Kardon etc). IR Link Pro Flush drivs av en 12V
likströmsadapter (medföljare) och kan byggas ut med extra IR Link-mottagare i olika rum.
IR Link Pro Flush är ett eldrivet InfraRed Extender System som ger total fjärrkontroll för audio/video-
komponenter (som Blu-ray-spelare, A/V-mottagare, DVR, satellitmottagare, kabelmottagare,
etc.) som kan placeras bakom stängda skåpsdörrar, i andra rum eller på andra dolda och/eller
utom synhåll varande platser.
InfraRed Extender består i allmänhet av en IR-infångarenhet, "mottagaren", en distributionskrets,
"hubben", och slutligen IR-diodutgången, "sändaren", som skickar signalen till A/V-utrustningen.
3. Innehåll
IR Link Pro Flush är ett förpackat InfraRed Remote Control Extender System. Det innehåller en
IRLPRO Flush Mount IR-mottagare, inklusive 4 utbytbara, färgade täckgaller (svart, vit, krom,
mässing), en IRHUB4 anslutningsmodul med 4 sändarutgångar + Statusingång för Jumper Cable,
en två 3IREDB trippelblinkande sändare, en 1IRQC snabbanslutningskabel och en 12 V
likströmsenhet. Dessa delar är allt som krävs för att kunna styra upp till 7 komponenter.
4. Hur fungerar ebode IR Link Pro Flush?
ebode IR Link Pro Flush är avsedd för användning i IR kontrollsystem där IRHUB4 anslutningsmodul
finns inom räckhåll för 2-meterskabeln från IRLPRO Flush IR-mottagaren, t.ex vid installation av IR
Link Pro Flush i ett skåp där de komponenter som styrs finns bakom stängda dörrar och IRLPRO
Flush Mottagare kan säga monteras in i skåpet (se steg 3 i kapitel 5), så att den är synlig för din
fjärrkontroll.
5. Installera ebode IR Link Pro Flush
Hubbarna är färgkodade för enkel plug-and-play-installation av IR-mottagaren och IRED-
sändarna som har färgade uttag.

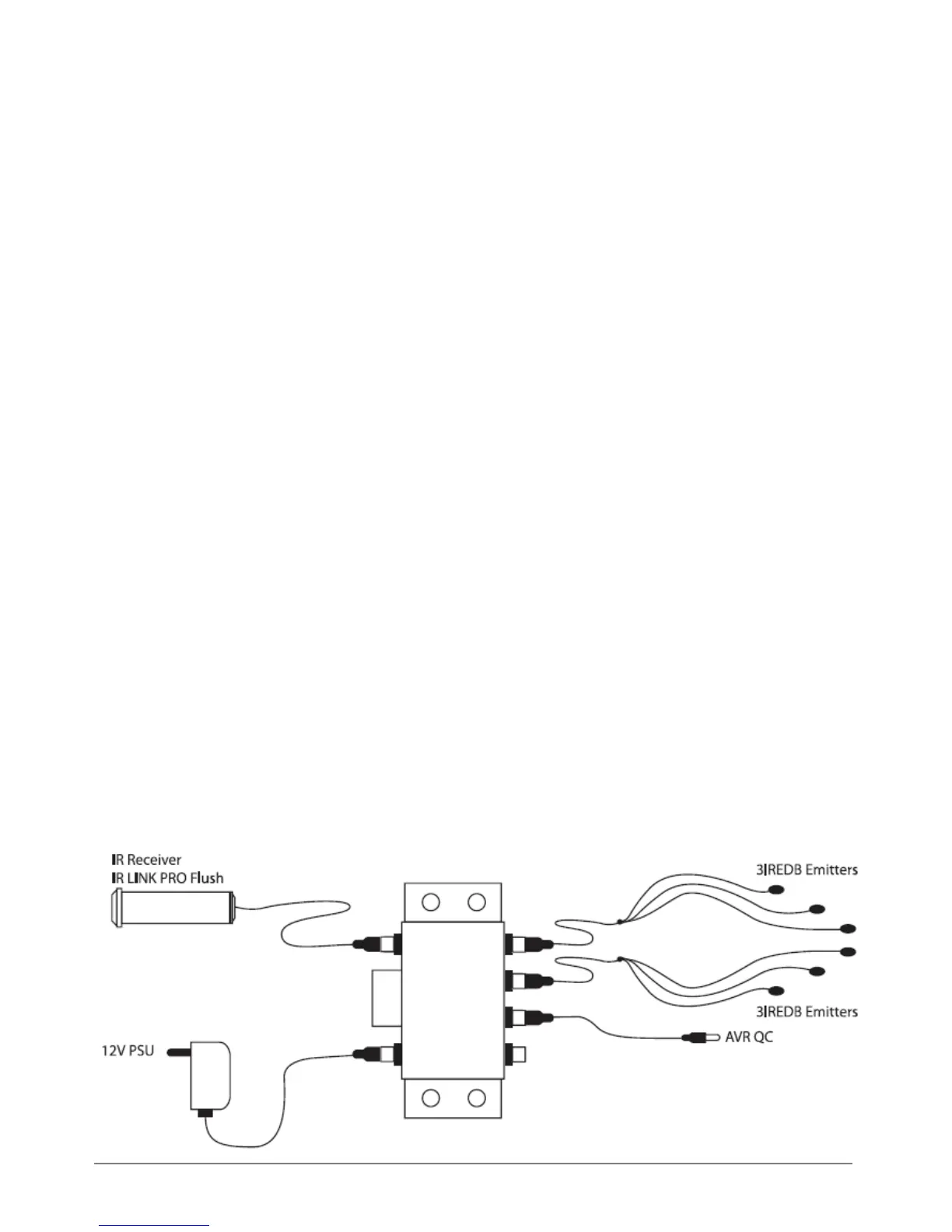

Ett typiskt system visas i Fig 1 nedan. Se tabellen och den procedur som gäller för anslutning:
Fi
g
1
