21-2-2014 39 IR Link Pro Mini
Questo kit contiene uno 3IREDB Emettitore Lampeggiante Triplo e uno 3IREDH Emettitore
alto potere Triplo per il controllo di 6 dispositivi, e un cavo di Collegamento Rapido 1IRQC
per il controllo diretto dei ricevitori audio / video più popolari (ad esempio Yamaha, Onkyo,
Denon, Marantz, NAD, Harman Kardon, ecc). L'IR Link Pro funziona con un alimentatore da
12VDC (incluso) ed è espandibile con Ricevitori IR Link extra in stanze diverse.
ebode IR Link Pro Mini è un Sistema di Estensione InfraRossi, alimentato a corrente, che
consente di utilizzare il Telecomando a InfraRossi per comandare apparecchiature
multimediali Audio/Video poste all’interno di cabinet chiusi e/o in altre postazioni non in
vista, o in un'altra stanza.
Un’Estensione InfraRossi generalmente consiste di un dispositivo di ricezione IR - InfraRossi,
(il “Ricevitore”), un blocco di connessione (IRHub), ed infine il diodo IR Emettitore (il
“trasmettitore”), che lampeggia il segnale IR all’apparecchiatura A/V.
3. Contenuto della confezione
L'IR Link Pro Mini è un Sistema di Estensione del Telecomando Infrarossi pre-confezionato.
Esso include un IR Link Pro Mini Surface Mount Ricevitore, un Blocco di Collegamento
IRHUB4 con 4 uscite per Emettitore + Cavo Jumper per l'ingresso di stato, uno 3IREDB
Emettitore Lampeggiante Triplo e uno 3IREDH Emettitore alto potere Triplo, un cavo di
Collegamento Rapido 1IRQC e un Alimentatore da 12VDC. Queste parti sono tutto ciò che è
indispensabile per controllare fino a 7 componenti.
4. Come funziona ebode IR Link Pro Mini?
L'ebode IR Link Pro Mini è destinato all'uso nei sistemi di controllo IR in cui il Blocco di
Collegamento IRHUB4 è collegabile al Ricevitore IR Link Pro Mini con il suo cavo da 3 metri,
per esempio quando si installa l'IR Link Pro Mini in un armadio dove i componenti controllati
sono dietro sportelli chiusi, e il Ricevitore IR per esempio chiudere o attaccati al televisore,
otticamente a portata del telecomando.
5. Installazione di ebode IR Link Pro Mini
Le prese dell'Hub sono identificate da un codice di colore per una facile e veloce installazione
del RIcevitore IR e degli Emettitori IRED che dispongono di jack con la stessa corrispondenza

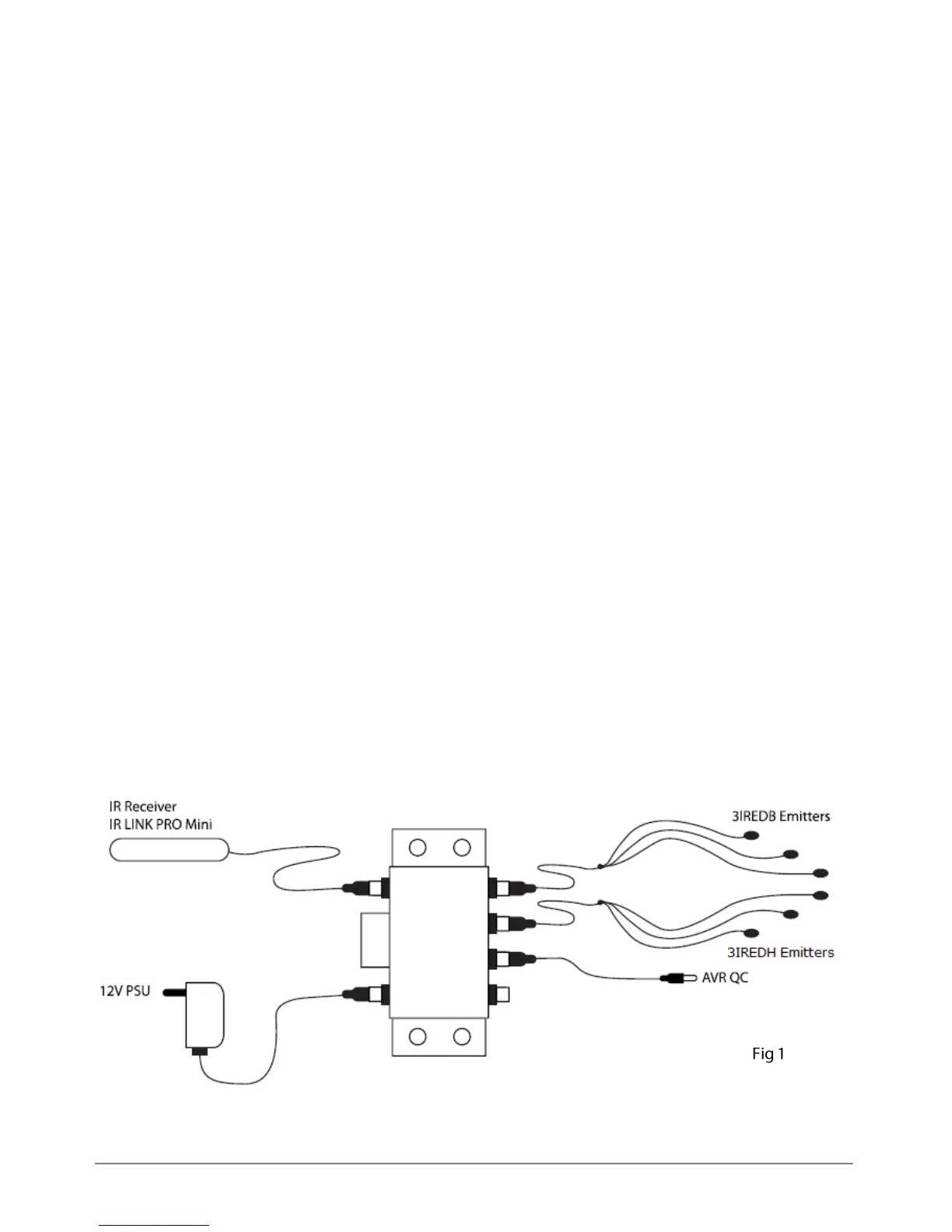

di colore. In tipico sistema è mostrato nella Fig. 1 sotto riportata. Fare riferimento a questo
schema e alla procedura che segue quando si fanno i collegamenti:
1. Fissare gli 3IREDB e/o il 3IREDH IR Emettitori sulla Finestra del Sensore IR dei
componenti nel sistema che si desidera controllare. Fare riferimento alle Fig. 2.
