Česky
36
Deutsch
© Copyright by ebro Electronic GmbH & Co. KG
Elektrostatische Entladungen können
das Gerät zerstören!
u Entfernen Sie zunächst vorsichtig die
beiden Gummistopfen (1) auf der Un-
terseite des Geräts, z. B. mit einer
Pinzette.
u Drehen Sie die beiden jetzt sichtba-
ren Kreuzschlitzschrauben (2) mit ei-
nem passenden Schraubendr eher
(PZ1) vollständig heraus.
u Nehmen Sie das Gerät am Unterteil
(3) in die eine Hand und ziehen Sie
mit der anderen Hand vorsichtig das
Oberteil (4) nach oben ab, bis die
Geräteplatine frei liegt.

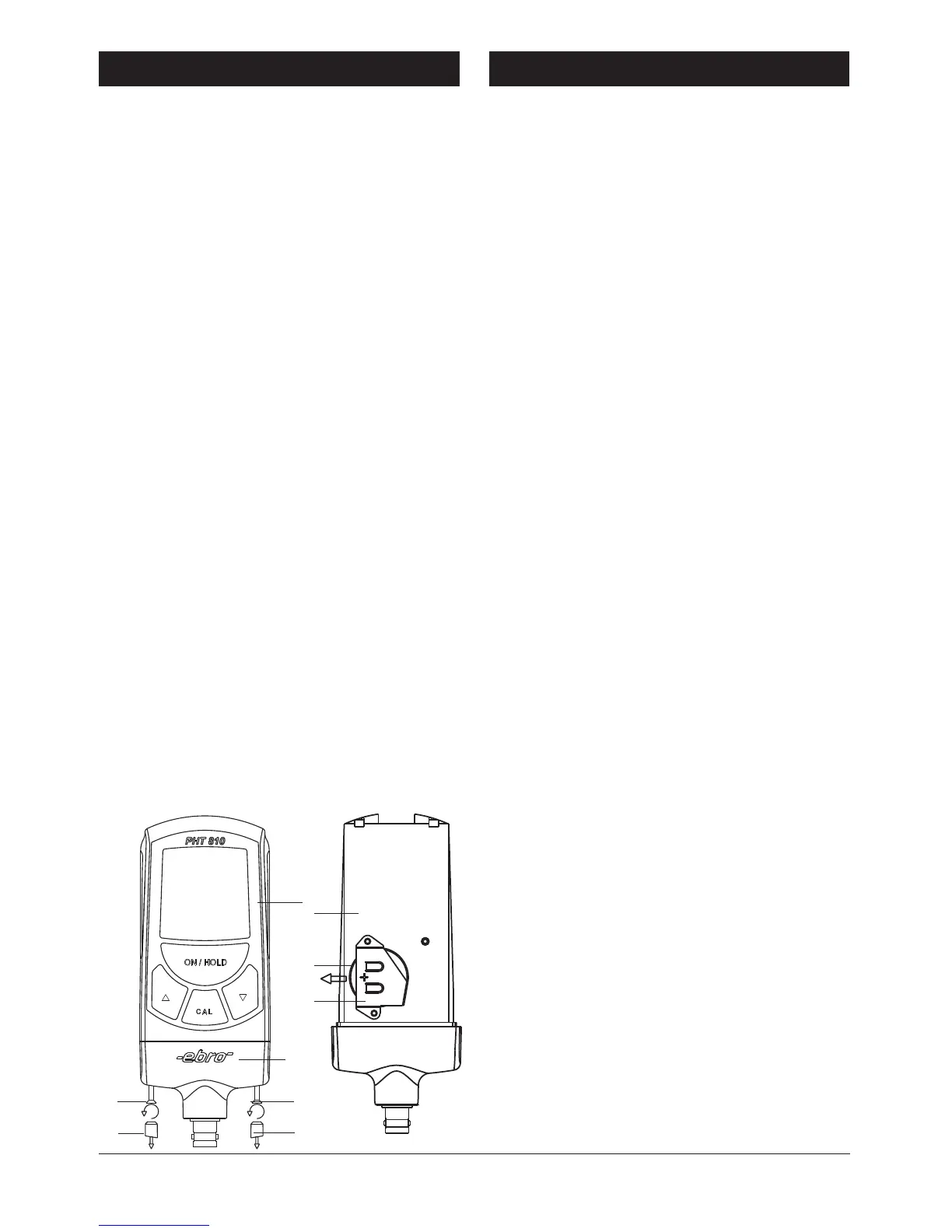

Sie sehen jetzt auf der Platine (5) die
Batteriehalterung (7) mit der Batterie (6).
u Ziehen Sie die verbrauchte Batterie in
Pfeilrichtung aus der Halterung.
u Nehmen Sie die neue Batterie mit fett-
freien Fingern und schieben Sie sie
in die Halterung. Dabei muss das
Pluszeichen auf der Batterie nach
oben zeigen, also sichtbar sein.
u Fügen Sie Gehäuseoberteil und
-unterteil wieder zusammen,
u Ziehen Sie die beiden Schrauben wie-
der fest (nur mit mäßiger Kraft, An-
zugsmoment 0,4 Nm) und setzen Sie
die Gummistopfen wieder ein (die
leicht abgeschrägte Fläche nach aus-
sen).
Entsorgen Sie die verbrauchte
Batterie umweltgerecht!
7
6
5
4
3
1
1
2
2
Elektrostatické výboje mohou zničit
zařízení
1 Opatrně odstraňte dvě gumové zátky
(1) na spodní straně zařízení pomo-
cí kleští.
Nyní odmontujte dva šrouby (2)
pomocí vhodného šroubováku (PZ1)
Držte spodní část zařízení (3) jednou
rukou a opatrně vytáhněte horní část
(4) směrem nahoru druhou rukou
dokud není odkryt Tištěný spoj.
Nyní můžete vidět držák baterie (7)
s baterií (6) desce tištěného spoje (5).
Vyndejte staré baterie z držáku bate-
rie směrem, který znázorňuje šipka.
Vezměte novou baterii, čistými/
odmaštěnými prsty a vložte ji do
držáku. Polarita + musí být tak, aby
byla vidět.
Smontujte horní a dolní část krytu.
Utáhněte šrouby (středně silně)
a umístěte gumové zátky zkosenou
hranou směrem ven.
