24
IMPORTANT
Les taille de la chaîne et de la garde doivent être identiques. Utiliser les combinaisons de guide
et chaîne indiquées au tableau au-dessus de.
IMPORTANT
Si la garde antirebond est endommagée ou perdue, contacter le concessionnaire Echo pour
obtenir une pièce de rechange.
Pour obtenir les nom et adresse du concessionnaire Echo agréé
le plus proche, appeler le :
1-800-432-ECHO (3246) ou accéder à l’adresse web www.echo-
usa.com.
Consulte el manual de seguridad de la sierra de cadena para obtener información sobre
aplicaciones de protectores de retroceso.
30°
Type : 90SG
1/5
POUSSER LA LIME
COMME ILLUSTRÈ

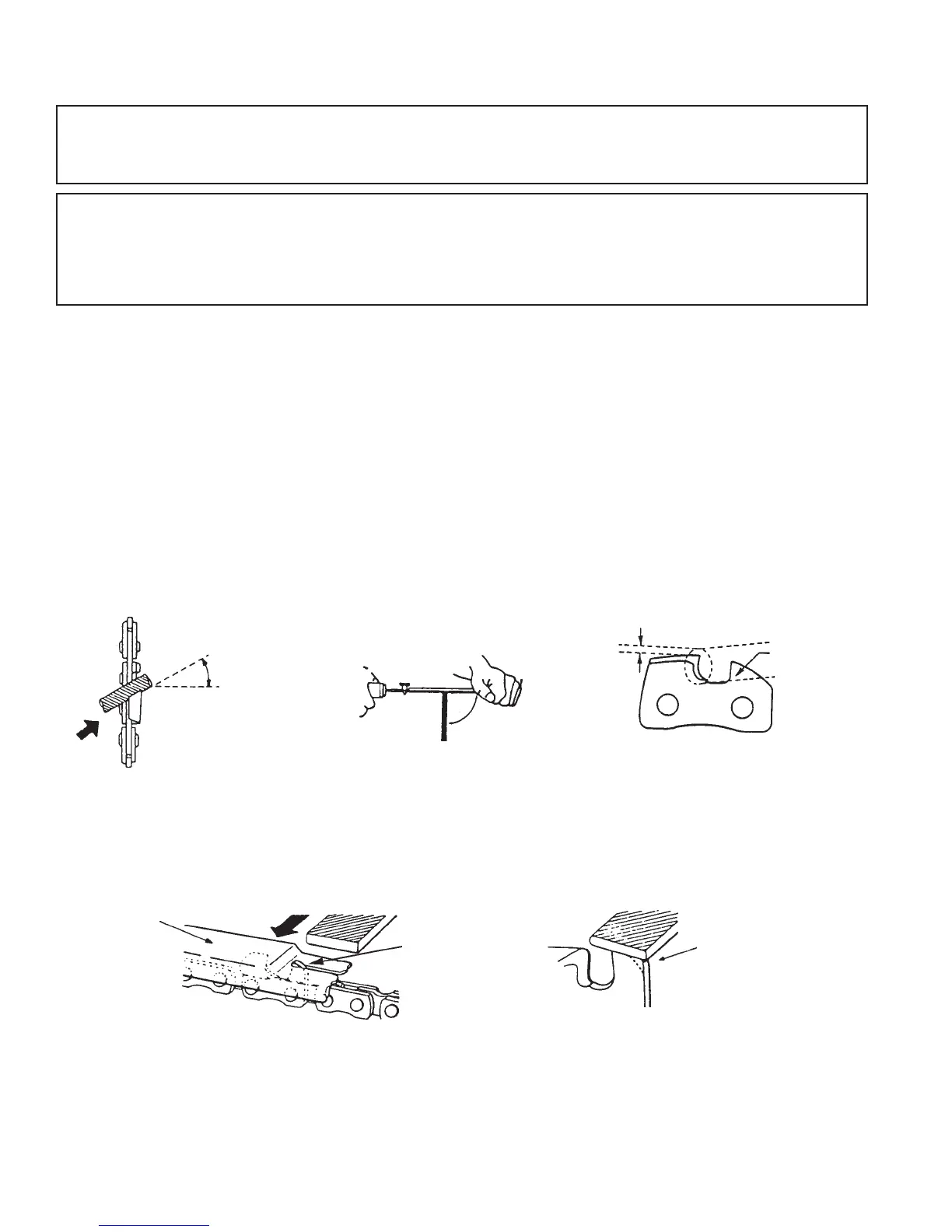

AFFÛTAGE D’UNE CHAÎNE NEUVE
Utiliser une lime ronde (Ø de 4 mm [5/32”]) et une lime plate.
• Pour conserver la position et l’angle corrects, utiliser le manche de lime.
- Une lime ronde et une lime plate sont disponibles chez tous les concessionnaires.
• Limer les maillons comme illustré cirdessous
MAINTENIR LA LIME
HORIZONTALE
Jauge de
profondeur
UN CINQUIÈME DU DIAMÈTRE DE
LA LIME RESTE AU-DESSUS DU
TRANCHANT DU MAILLON
Consulter le fabricant pour l’affûtage de tout autre types de
chaînes.
Conserver cet
angle
90°
• Placer la jauge de profondeur fermement sur le guide-chaîne de façon à ce qu’il dépasse. Limer le dessus du
maillon avec la lime plate jusqu’à ce qu’il soit au niveau de la jauge d’épaisseur.
- Veiller à arrondir l’avant du maillon.
Jauge de
profondeur
Limer
jusqu’au
ras de la
jauge
Arrondir
le bord
