SAMLING AF KÆDESAVEN

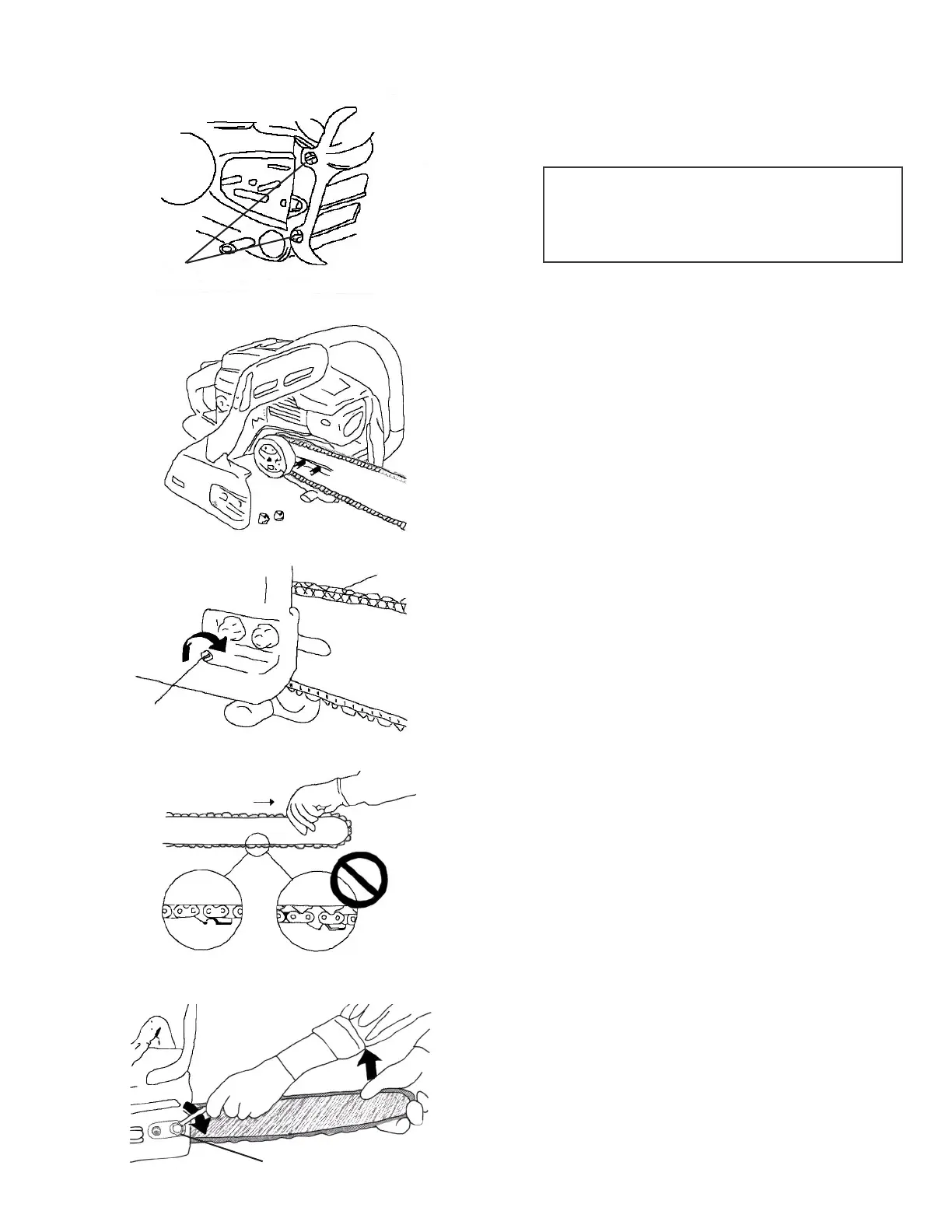

Montering af sværd og kæde
Produktet leveres med sværd og kæde løst.
Montér sværd og kæde som følger:
ADVARSEL FARE!
FOR DERES EGEN SIKKERHED
Stop altid motoren før De udfører nogle
af følgende funktioner
• Løsn de to bolte og fjern koblings-
dækslet.
• Montér barkstød forrest på saven
(brug 2 bolte).
• Påsæt sværdet i retning af koblingen
for at gøre monteringen lettere.
• Montér kæden som anvist (sørg for at
tænderne vender i den rigtige retning).
• Skru koblingsdækslet fast med
fingrene.
• Sørg for at kædespændingsknappen
passer i sværdhullet.
ADVARSEL
1. Alle justeringer skal foretages mens mo-
toren er kold.
2. Bær altid handsker når De arbejder med
kæden.
3. Brug ikke saven med en løs kæde.
• Drej kædespændingsknappen med uret
indtil kæden rører bunden af sværdet.
• Hold sværdnæsen opad og spænd
kæden til der ikke er noget mellemrum
mellem kæde og sværd.
• Træk kæden omkring sværdet med
hænderne. Løsn på spændingen hvis der
er stramme punkter.
• Start motoren og kør med lave omdrej-
ninger, så kæden kører langsomt rundt.
Stop og justér hvis nødvendigt.
KÆDEFANGER
• En sikkerhedsforanstaltning desig-
net til at beskytte brugerens højre
hånd, hvis kæden skulle knække
eller køre af skinnen under brug.
