27

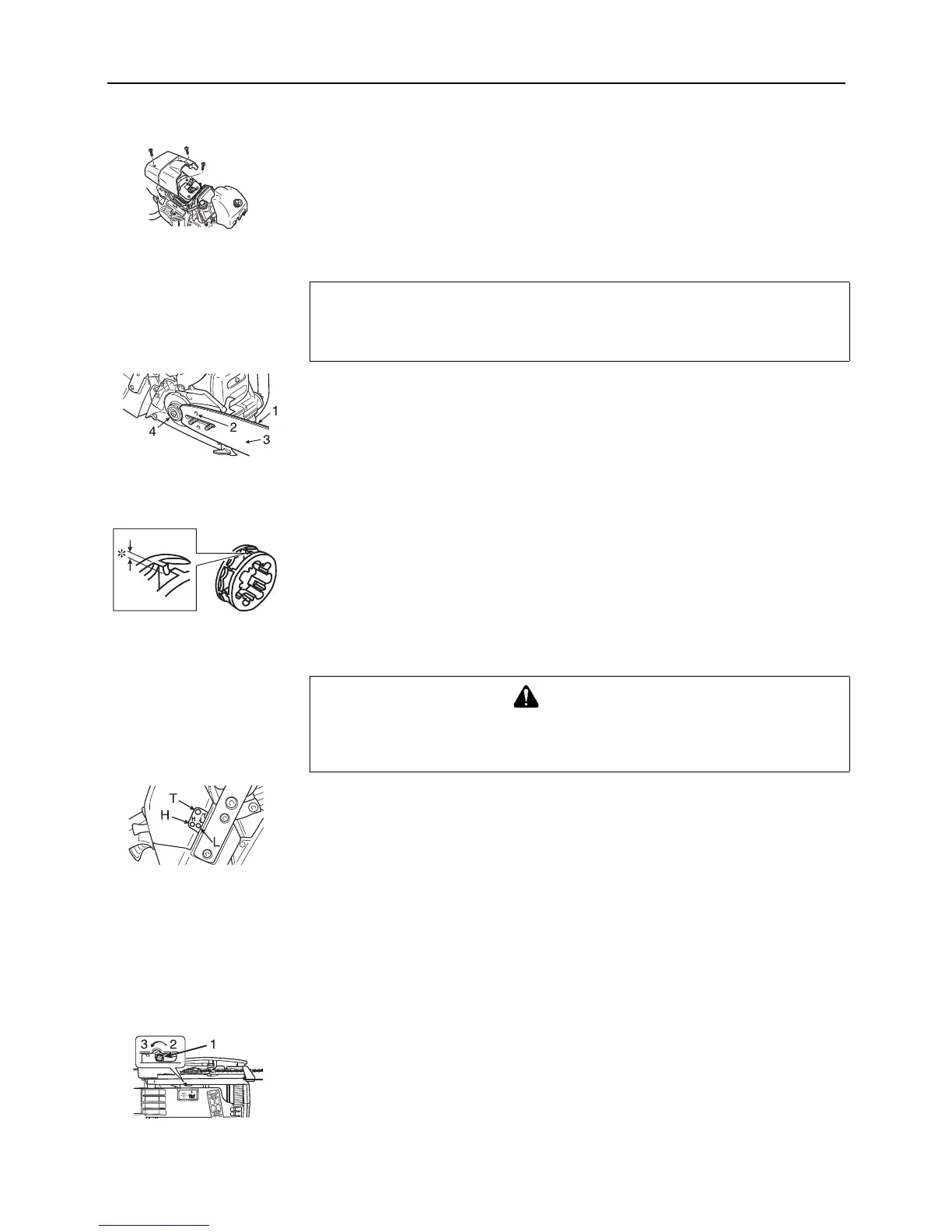

Alhetas do cilindro (Sistema de refrigeração)
Inspeccione periodicamente.
As palhetas obstruídas irão provoca um mau arrefecimento do motor.
Retire a sujidade e pó das alhetas para deixar passar o ar facilmente.
Barra de guia
1. Ranhura 2. Orifício do óleo 3. Barra de guia 4. Roda dentada
Limpe antes de utilizar.
- Limpe a ranhura da barra de guia com uma chave de parafusos pequena, por exemplo.
- Limpe os orifícios do óleo com um arame.
Troque a barra de guia periodicamente.
Verifique a roda dentada e a embraiagem e limpe a área de fixação da barra antes da
instalação da barra de guia. Substitua uma ou ambas se estiverem gastas.
Roda dentada
∗ Desgaste: 0,5 mm
A roda dentada danificada irá provocar danos prematuros ou desgaste na corrente da
serra.
- Quando a roda dentada apresentar um desgaste de 0,5 mm ou mais, substitua-a.
Verifique a roda dentada quando instalar a nova corrente.
Substitua se apresentar desgaste.
Carburador
L: Regulador da mistura de baixa velocidade
H: Regulador da mistura de alta velocidade
T: Regulador de velocidade do ralenti
Não efectue ajustes no carburador excepto se necessário.
Para regular o carburador, proceda do seguinte modo:
- Rode os parafusos nos injectores (L e H) no sentido dos ponteiros do relógio até ficarem
ligeiramente apertados e retroceda como indicado abaixo.
- Regulador da mistura de baixa velocidade (L): 1 volta a 1 e 1/4 de volta aberto.
- Regulador da mistura de alta velocidade (H): ; 1/2 volta a 3/4 de volta aberto.
- Rode o regulador de velocidade do ralenti (T) no sentido dos ponteiros do relógio até a
corrente começar a rodar. Depois desaperte 1/2 volta.
- Acelere até à velocidade máxima para verificar se a transição de velocidade do ralenti
para a velocidade máxima é suave.
Lubrificador automático
1. Parafuso de afinação do óleo 2. Diminuir 3. Aumentar
O volume de descarga do lubrificador automático é regulado para 7 mL/min
aproximadamente a 7000 r/min, antes de sair da fábrica.
- Para aumentar o volume de fornecimento, rode o parafuso de afinação no sentido
contrário ao dos ponteiros do relógio.
Quando o parafuso de afinação toca no batente e pára, essa posição indica o volume
máximo de descarga. (13 mL/min a 7000 r/min)
- Não rode o parafuso de afinação para além do limite máximo ou mínimo do ajuste de
volume.
NOTA
Quando substituir a barra de guia ou corrente da serra, peça informações ao seu
representante ECHO.
CUIDADO
Quando arrancar, o regulador da velocidade do ralenti (T) deve ser regulado de modo
a não rodar a corrente da serra.
Se existir algum problema com o carburador, contacte o seu representante.
