Prima di iniziare
Installare i condotti del soffiatore per utilizzare l'unità come soffiatore

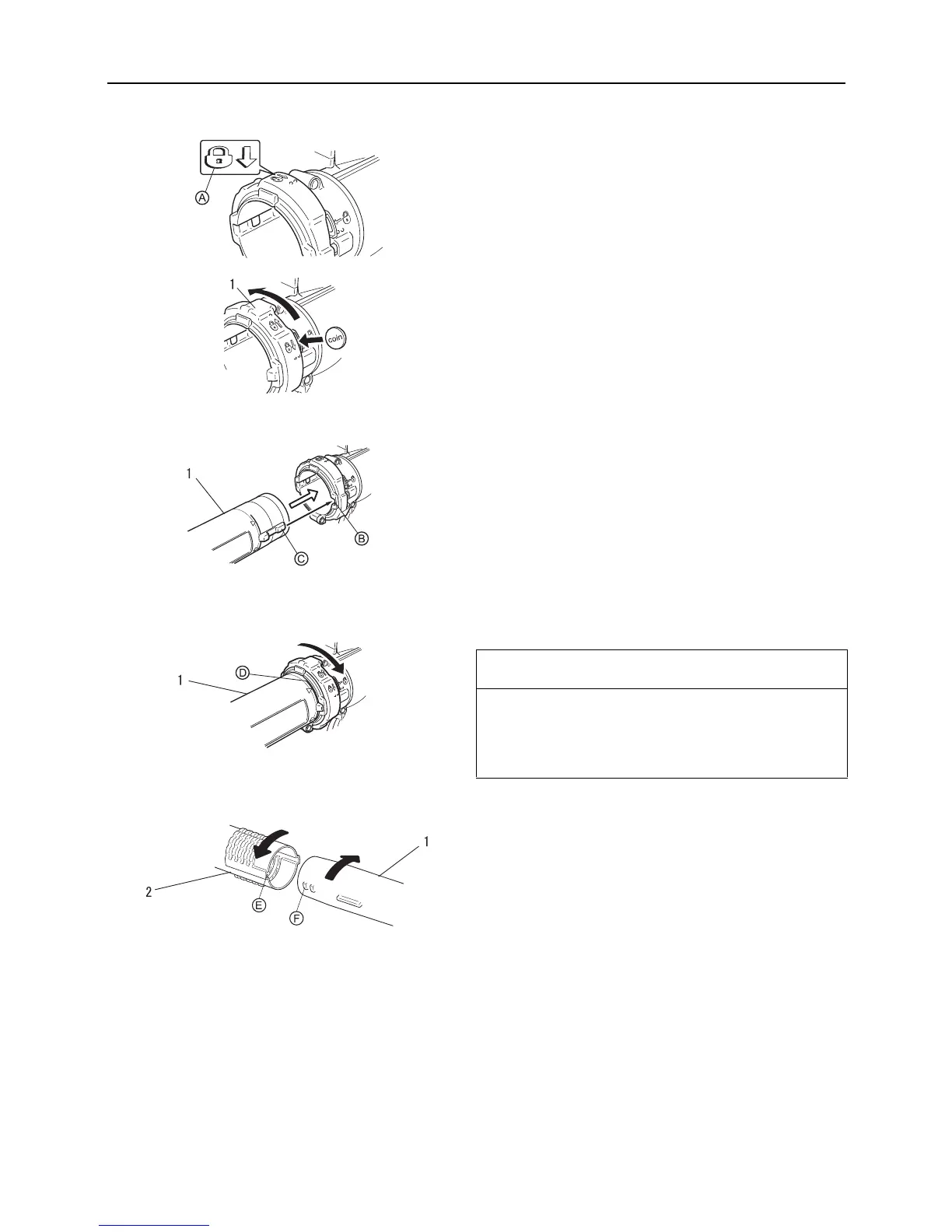

1. Posizionare l'unità in verticale, facendola poggiare sulla
base del soffiatore.
2. Sganciare la ghiera di bloccaggio utilizzando una moneta o
un cacciavite, quindi ruotarla in modo che il simbolo di bloc-
caggio (A) si trovi sulla parte alta della ghiera.
3. Allineare le nervature della ghiera di bloccaggio (C) sul con-
dotto principale del soffiatore alle scanalature (B) della ghie-
ra di bloccaggio, quindi far scorrere il condotto principale del
soffiatore nella ghiera di bloccaggio.
4. Dopo aver inserito il condotto del soffiatore nell'alloggiamen-
to della ventola in modo che la linea (D) combaci con la ghie-
ra di bloccaggio, ruotare la ghiera in senso orario di 1/8 di
giro per bloccare il condotto principale del soffiatore in posi-
zione.
5. Allineare le linguette (F) alle scanalature (E) e far scorrere la
lancia sul condotto principale del soffiatore finché non si av-
verte una leggera resistenza.
6. Montare la lancia sul condotto principale del soffiatore finché
non si avverte una leggera resistenza. Non forzare. Blocca-
re il condotto principale del soffiatore, quindi ruotare la lancia
in senso orario, innestando i canali di bloccaggio fermamen-
te. Non forzare.
1. Ghiera di bloccaggio
1. Condotto del soffiatore
(condotto principale)
1. Condotto del soffiatore
(condotto principale)
NOTA
Durante l'uso del soffiatore i collegamenti dei condotti possono
allentarsi. Il pratico ed esclusivo sistema di bloccaggio con-
sente di montare saldamente i condotti. In caso dovessero al-
lentarsi, rimuovere la lancia ed eseguire il montaggio
seguendo le istruzioni 5 e 6.
1. Condotto del soffiatore
(condotto principale)
2. Condotto del ventilatore
(lancia)
