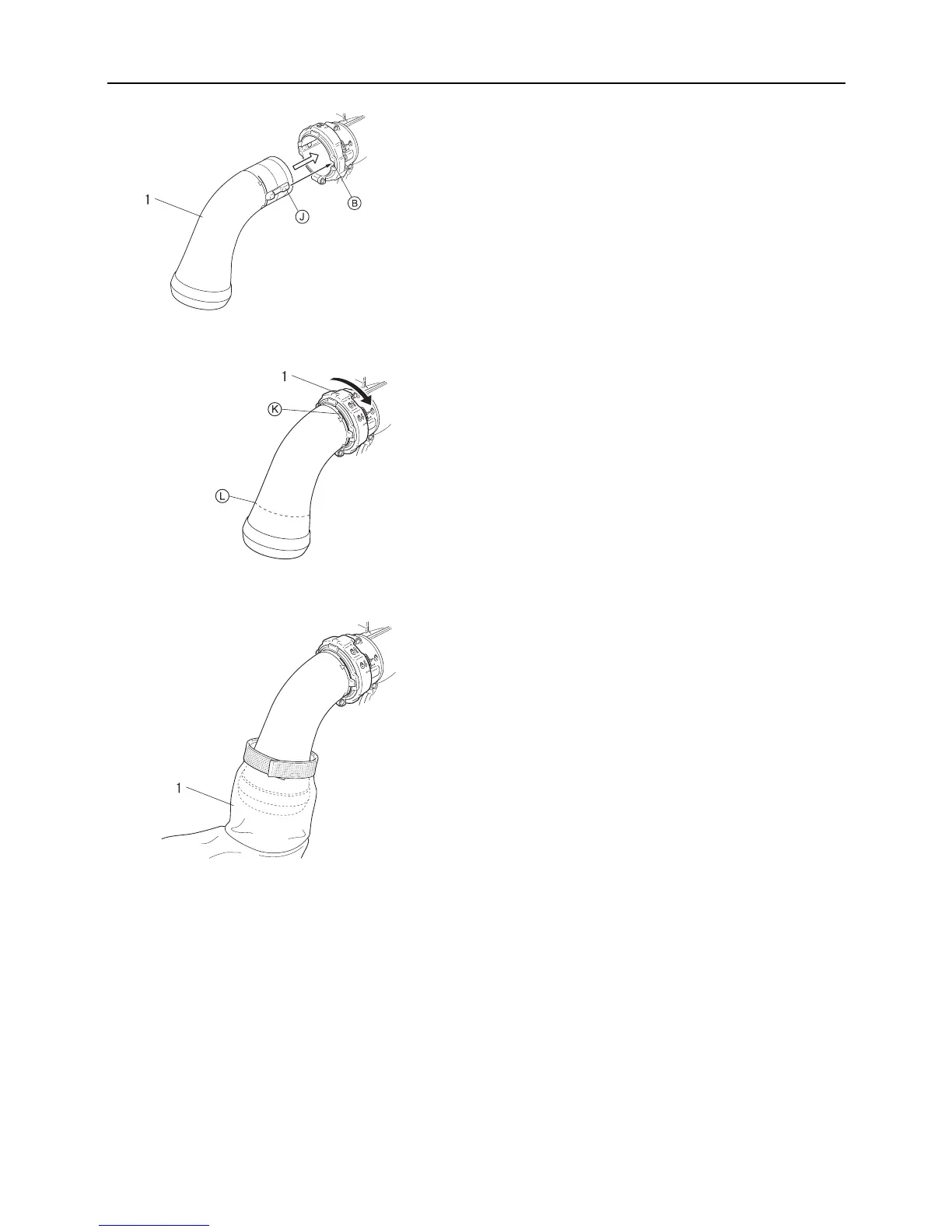

3. Aligner les nervures de blocage (J) sur le coude d'aspiration
avec les évidements (B) de la bague de blocage et glisser le
coude d'aspiration dans la bague de blocage.
4. Après avoir enfoncé le coude d'aspiration dans le carter du
ventilateur de sorte que la ligne (K) corresponde avec la ba-
gue de blocage, tourner la bague de blocage d'un 1/8e de
tour vers la droite afin de verrouiller le coude d'aspiration en
place.
5. Insérer l'extrémité évasée du coude d'aspiration dans
l'ouverture du sac à débris puis fixer fermement le sac dans
cette position (L) à l'aide de la sangle en velcro.
1. Coude d'aspiration
1. Bague de blocage
1. Sac à débris
