29
Entretien
Système d'échappement

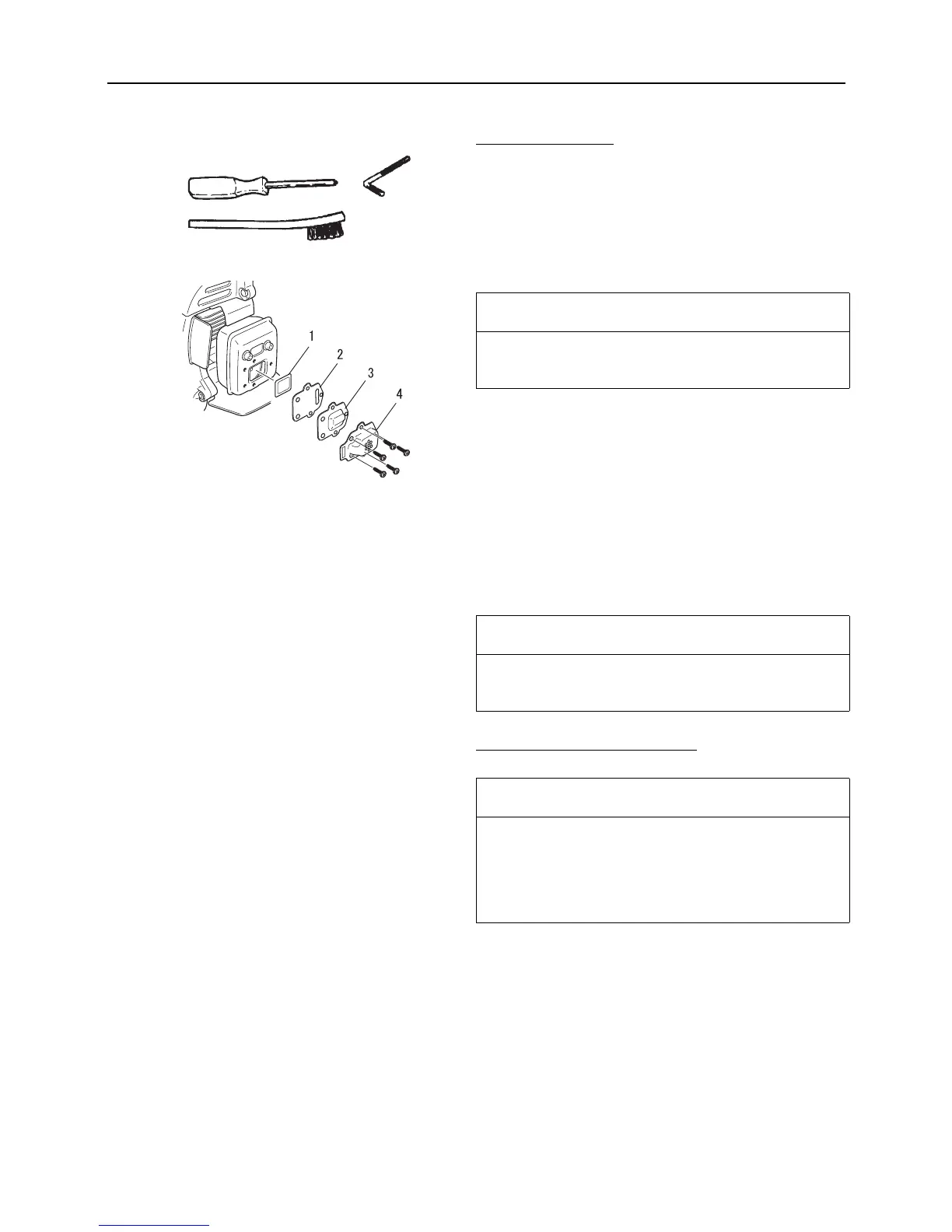

Ecran pare-étincelles
Outils nécessaires : tournevis cruciforme, clé hexagonale de 4
mm, brosse métallique souple
Pièces nécessaires : écran pare-étincelles, joint
1. Déposer les deux boulons du couvercle du silencieux
d'échappement et déposer le couvercle du moteur. Nettoyer
les ailettes de cylindre avec une brosse pour que l'air de re-
froidissement puisse circuler librement.
2. Déposer le couvercle pare-étincelles, le déflecteur, le joint et
l'écran pare-étincelles du silencieux d'échappement. Si
l'écran est obturé par des dépôts de carbone, le remplacer.
3. Installer l'écran pare-étincelles, les joints et le couvercle.
4. Remonter le couvercle du silencieux d'échappement avec
les deux boulons, sans les visser.
5. Serrer fermement toutes les vis et tous les boulons.
Orifice d'échappement du cylindre
1. Ecran pare-étincelles
3. Couvercle pare-étincel-
les
2. Joint
4. Déflecteur d'échappe-
ment
IMPORTANT
Les dépôts de carbone présents dans le silencieux d'échappe-
ment entraînent une perte de puissance et la surchauffe du mo-
teur. L'écran pare-étincelles doit être contrôlé régulièrement.
REMARQUE
Veiller à ne pas endommager l'élément catalytique à l'intérieur
du silencieux d'échappement lors de l'élimination des dépôts
de carbone.
IMPORTANT
L'orifice d'échappement du cylindre doit être contrôlé et les ré-
sidus de carbone doivent être éliminés tous les 3 mois ou tou-
tes les 90 heures de fonctionnement afin de maintenir le
moteur en-deçà des limites d'émissions autorisées. ECHO re-
commande vivement de confier l'appareil à un revendeur
ECHO pour cette opération d'entretien essentielle.
