Procedimiento: cortadoras de eje recto Stihl
1. Identifi que la cortadora correcta en el diagrama
de adaptación de la aplicación, consulte las
páginas 5 y 6. Busque y registre el N.° de REF
de RL .

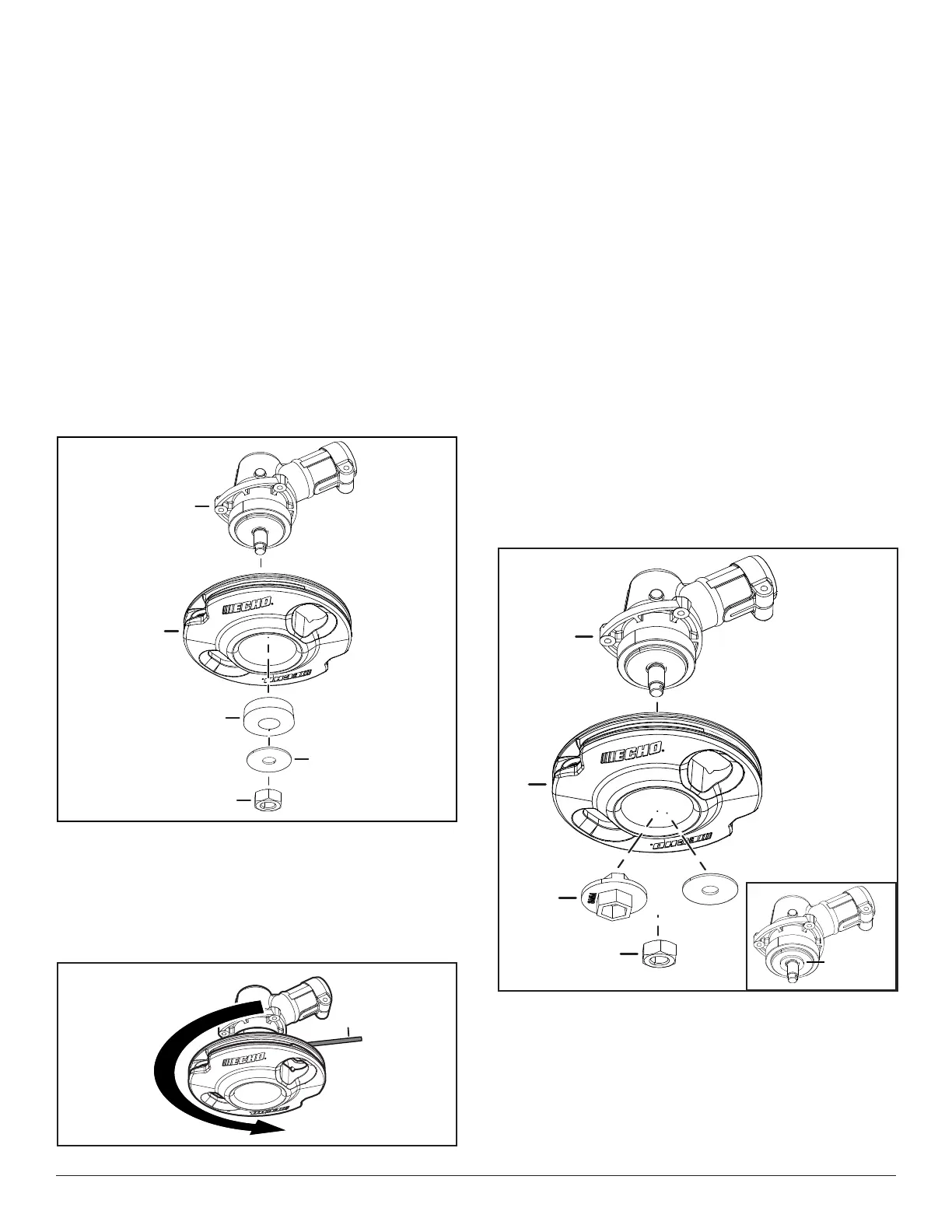

2. Extraiga el cabezal existente de la cortadora.
Instale el cabezal de la cortadora Rapid Loader
como se muestra. Nota: El lado sólido y plano
del espaciador grande queda frente a la caja de
engranajes.
A: Caja de engranajes
B: Cabezal de la cortadora Rapid-Loader
C: Espaciador pequeña (marcado con la
letra “J”)
D: RL42 – 3/8 × Arandela plateada de
1.3/8 in
E: RL72 – M10 × Tuerca mano izquierda
negra 1.0
D
A
C
B
E
3. Inserte una herramienta de bloqueo, una
llave allen o un destornillador, (F), en la caja
de engranajes. Gire el cabezal en sentido
antihorario para ajustar. Extraiga la herramienta
de bloqueo, la llave allen o el destornillador.
F
Procedimiento: cortadoras de eje recto
Ryobi
1. Identifi que la cortadora correcta en el diagrama
de adaptación de la aplicación, consulte las
páginas 5 y 6. Busque y registre el N.° de REF
de RL.
2. Extraiga el cabezal existente de la cortadora. No
retire la placa de fi jación superior de la caja de
engranajes.
3. Para los modelos Ryobi Los modelos Ryobi con
una placa de fi jación plana (imagen principal)
utilizarán un adaptador (D), los modelos con
un bisel (Imagen - 1a) utilizarán una arandela y
ningún adaptador.Realice la instalación como se
muestra:
A: Caja de engranajes
B: Cabezal de la cortadora Rapid-Loader
C: RL42 – 3/8 x Arandela ancha plateada de
1.3/8 in
D: Adaptador triangular de 8 mm
E: RL70 – M8 x Tuerca mano izquierda azul
1.25
C
A
B
D
E
or
4. Inserte una herramienta de bloqueo, una
llave allen o un destornillador, (F), en la caja
de engranajes. Gire el cabezal en sentido
antihorario para ajustar. Extraiga la herramienta
de bloqueo, la llave allen o el destornillador.
El bizel
1a
