Procedimiento: unidades con rosca hembra
1. Identifi que la cortadora correcta en el diagrama
de adaptación de la aplicación, consulte las
páginas 5 y 6. Busque y registre el N.° de REF
de RL.
2. Utilice el diagrama de adaptación del adaptador
para identifi car el perno y el adaptador triangular
correctos.
3. Extraiga el cabezal existente.

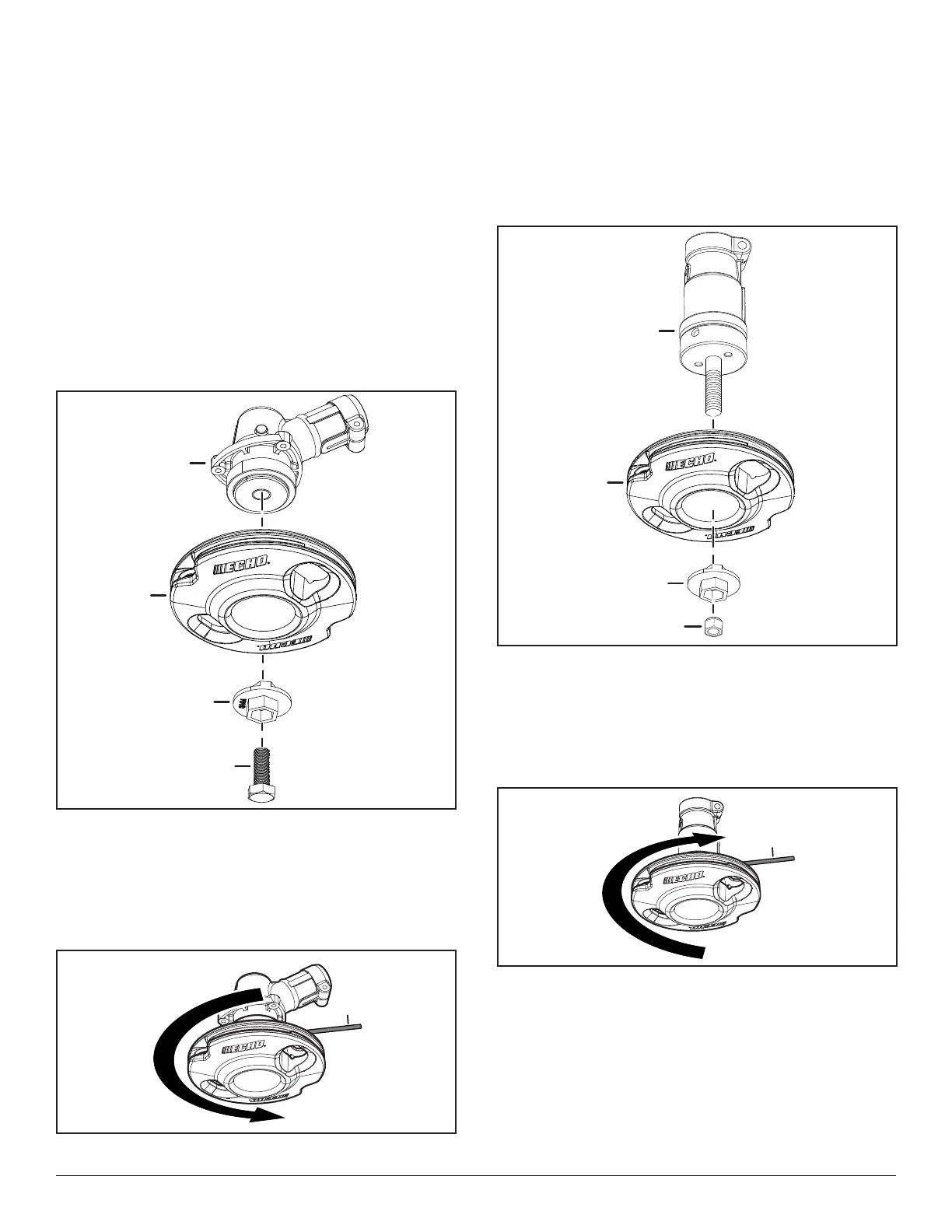

4. Realice la instalación como se muestra:
A: Caja de engranajes
B: Cabezal de la cortadora
Rapid-Loader
C: Adaptador triangular
D: Perno mano izquierda
A
B
C
D
5. Inserte una herramienta de bloqueo, una
llave allen o un destornillador, (E), en la caja
de engranajes. Gire el cabezal en sentido
antihorario para ajustar. Extraiga la herramienta
de bloqueo, la llave allen o el destornillador.
E
Procedimiento: ECHO
®
Cortadoras de eje
curvo GT
1. Realice la instalación como se muestra:
A: Caja de engranajes
B: Cabezal de la cortadora Rapid-Loader
C: Adaptador triangular de 3/8 in
D: RL77: Tuerca roja mano derecha de 3/8 in-24
3/8
A
B
C
D
2. Inserte una herramienta de bloqueo, una llave allen
o un destornillador, (E), en la caja de engranajes.
Gire el cabezal en sentido horario para ajustar.
Extraiga la herramienta de bloqueo, la llave allen o
el destornillador.
E
