Echo shindaiwa Series

- 1 -
FEUILLET D’INSTRUCTIONS
ENSEMBLE DE TÊTE DE COUPE RAPID-LOADER™,
N/P 21560062
©2018 ECHO Inc. Tous droits réservés
X7672053800

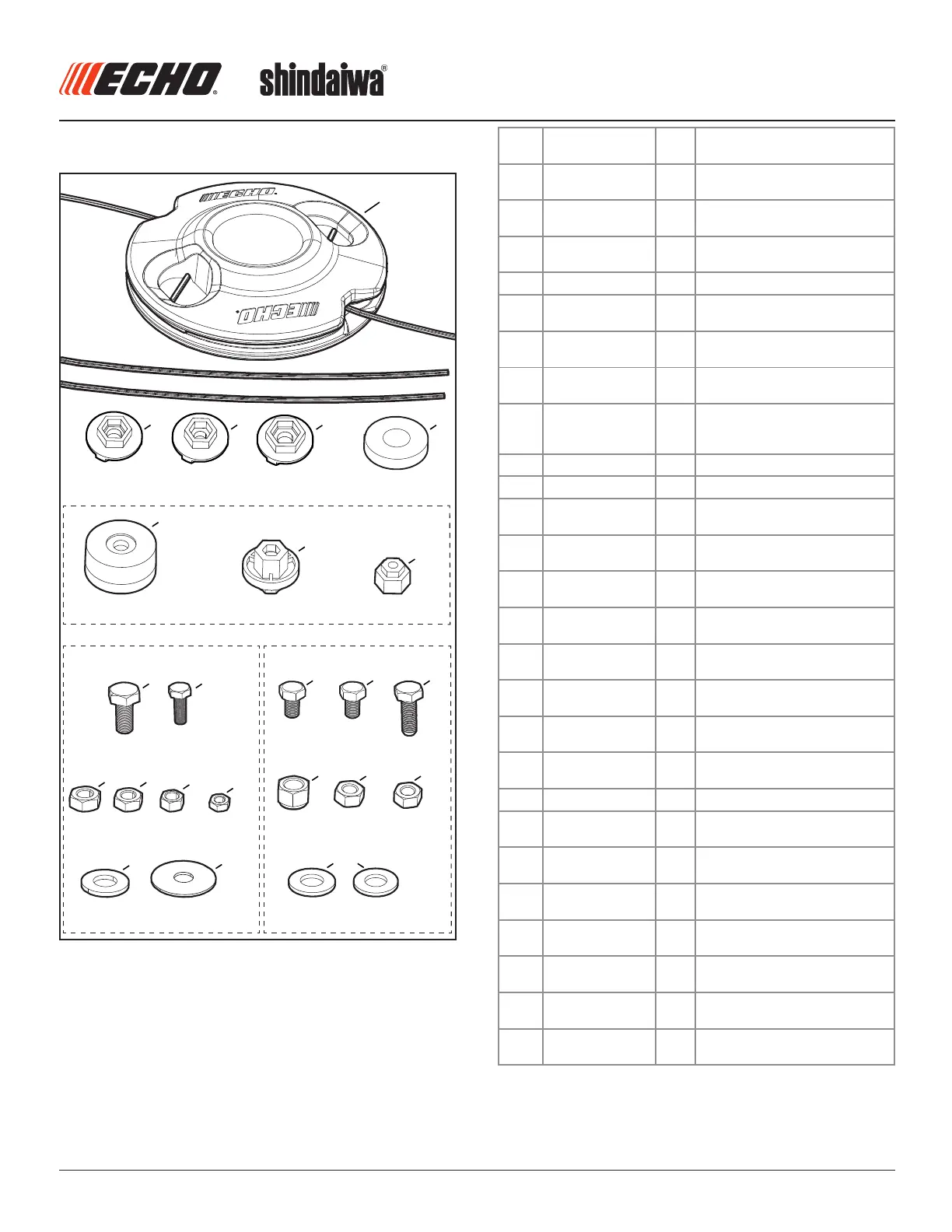

Ensemble de tête de coupe Rapid-Loader,
N/P 21560062
1
2
3
4
5
6
7
8
9
10
11 12
13
14
15
16
17 18 19
20
21 22
23
“F” - Spacer
“J” - Spacer
“H” - Adapter “J” - Adapter
RL52
(silver)
RL53
(gold)
RL72
(black)
RL74
(gold)
RL78
(silver)
RL70
(blue)
RL77
(red)
RL71
(gold)
RL98
(silver)
10 mm3/8 in. 8 mm
Green Bag
(included with green bag)
Orange Bag
RL45
(silver)
RL42
(silver)
(silver)
(silver) (silver)
(silver) (silver)
N° NUMÉRO DE
PIÈCE
QTÉ. DESCRIPTION
– 21560062 1
ENSEMBLE DE TÊTE DE COUPE,
RAPID-LOADER
1 – 1
+TÊTE DE COUPE, RAPID-
LOADER
2 – 1
+ADAPTATEUR, TRIANGLE,
3/8 po.
3 – +ADAPTATEUR, TRIANGLE, 8 mm
4 – 1
+ADAPTATEUR, TRIANGLE,
10 mm
5 – 1
+ESPACEUR, PETIT
(marqué avec la lettre « J »)
6 – 1
+ESPACEUR, GRAND
(marqué avec la lettre « F »)
7 – 1
+ADAPTATEUR, GRAND
TRIANGLE
(marqué avec la lettre « H »)
8 – 1 +ADAPTATEUR, « J »
– – 1 +
MATÉRIEL, SAC ORANGE
9 – 1
++BOULON, GAUCHE, (argenté)
M 10-1,25 × 22
10 – 1
++BOULON, GAUCHE, (doré)
M 8 -1,25×22
11 – 1
++ÉCROU, GAUCHE, (noir)
M10×1,0
12 – 1
++ÉCROU, GAUCHE, (doré)
M10×1,25
13 – 1
++ÉCROU, GAUCHE, (argenté)
3/8 po-24
14 – 1
++ÉCROU, GAUCHE, (bleu)
M8×1,25
15 – 1
++RONDELLE, (argenté)
3/8×1,25 po
16 – 1
++RONDELLE, AILE, (argenté)
3/8×1,50 po
– – 1 +
MATÉRIEL, SAC VERT
17 – 1
++BOULON, GAUCHE, (argenté)
5/16-20×1,0 po
18 – 1
++BOULON, DROIT, (argenté)
5/16-20×1,0 po
19 – 1
++BOULON, DROIT, (argenté)
1/4-20×1/2 po
20 – 1
++ÉCROU, DROIT, (rouge)
3/8 po-24
21 – 1
++ÉCROU, DROIT, (argenté)
5/16 po-24
22 – 1
++ÉCROU, DROIT, (doré)
M8×1,25
23 – 2
++RONDELLE, (argenté)
3/8 po
1,3/8 po
