Echo shindaiwa Series

X7672053800
- 2 - ©2018 ECHO Inc. Tous droits réservés

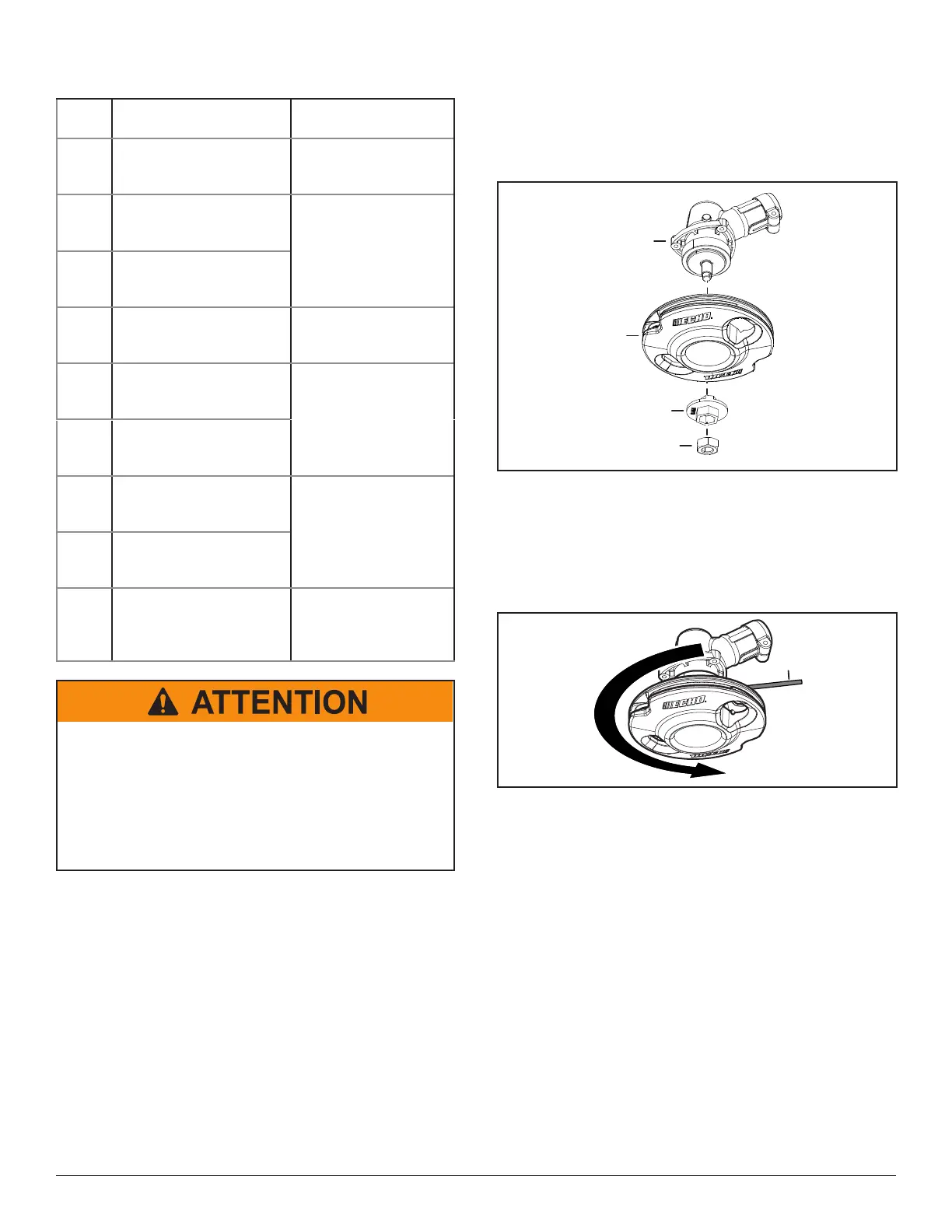

Tableau d'ajustement de l'adaptateur
N° réf Description du matériel
Adaptateur
triangulaire
RL52
BOULON, GAUCHE, (argenté),
M10-1,25×22
(sac orange)
10 mm
RL53
BOULON, GAUCHE, (doré)
M8-1,25×22
(sac orange)
8 mm
RL70
ÉCROU, GAUCHE, (bleu)
M8×1,25
(sac orange)
RL71
ÉCROU, DROIT, (doré)
M8×1,25
(sac vert)
8 mm
Adaptateur, grand
(marqué avec la lettre « H »)
RL72
ÉCROU, GAUCHE, (noir)
M10×1,0
(sac orange)
10 mm
RL74
ÉCROU, GAUCHE, (doré)
M10×1,25
(sac orange)
RL77
ÉCROU, DROIT, (rouge)
3/8 po-24
(sac vert)
3/8 po
RL78
ÉCROU, GAUCHE, (argenté)
3/8 po-24
(sac vert)
RL98
BOULON, DROIT, (argenté)
5/16-20×1/2 po
(sac vert)
8 mm
Adaptateur, grand
(marqué avec la lettre « H »)
et petit adaptateur « J »
Risque de blessures.
Lire le manuel d'utilisation pour votre
coupe-herbes avant d'installer la tête de coupe
Rapid-Loader.
L'omission de lire le manuel d'utilisation peut
entraîner des blessures.
Remarque: Les images du boîtier d'engrenage
ne sont que des représentations. Votre boîtier
d'engrenage peut apparaître différemment.
Procédure – éléments fi letés mâles
1. Identifi ez le bon coupe-herbes dans le tableau
d’ajustement à l’application, voir pages 5-6.
Localisez et enregistrez le numéro de référence
RL.
2. Utilisez le tableau d'ajustement de l'adaptateur
pour identifi er l'adaptateur triangulaire et l'écrou
appropriés.
3. Retirez la tête existante.
4. Installez comme indiqué :
A - Boîtier d'engrenage
B - Ensemble de tête de coupe Rapid-Loader
C - Adaptateur triangulaire
E - Écrou gauche
A
B
C
D
5. Insérez l'outil de verrouillage, la clé Allen ou
le tournevis (E), dans le boîtier d'engrenage.
Tournez dans le sens antihoraire pour serrer.
Retirez l'outil de verrouillage, la clé Allen et le
tournevis.
E
Procédure – éléments fi letés femelles
1. Identifi ez le bon coupe-herbes dans le tableau
d’ajustement à l’application, voir pages 5-6.
Localisez et enregistrez le numéro de référence
RL.
2. Utilisez le tableau d'ajustement de l'adaptateur
pour identifi er l'adaptateur triangulaire et le
boulon appropriés.
3. Retirez la tête existante.
