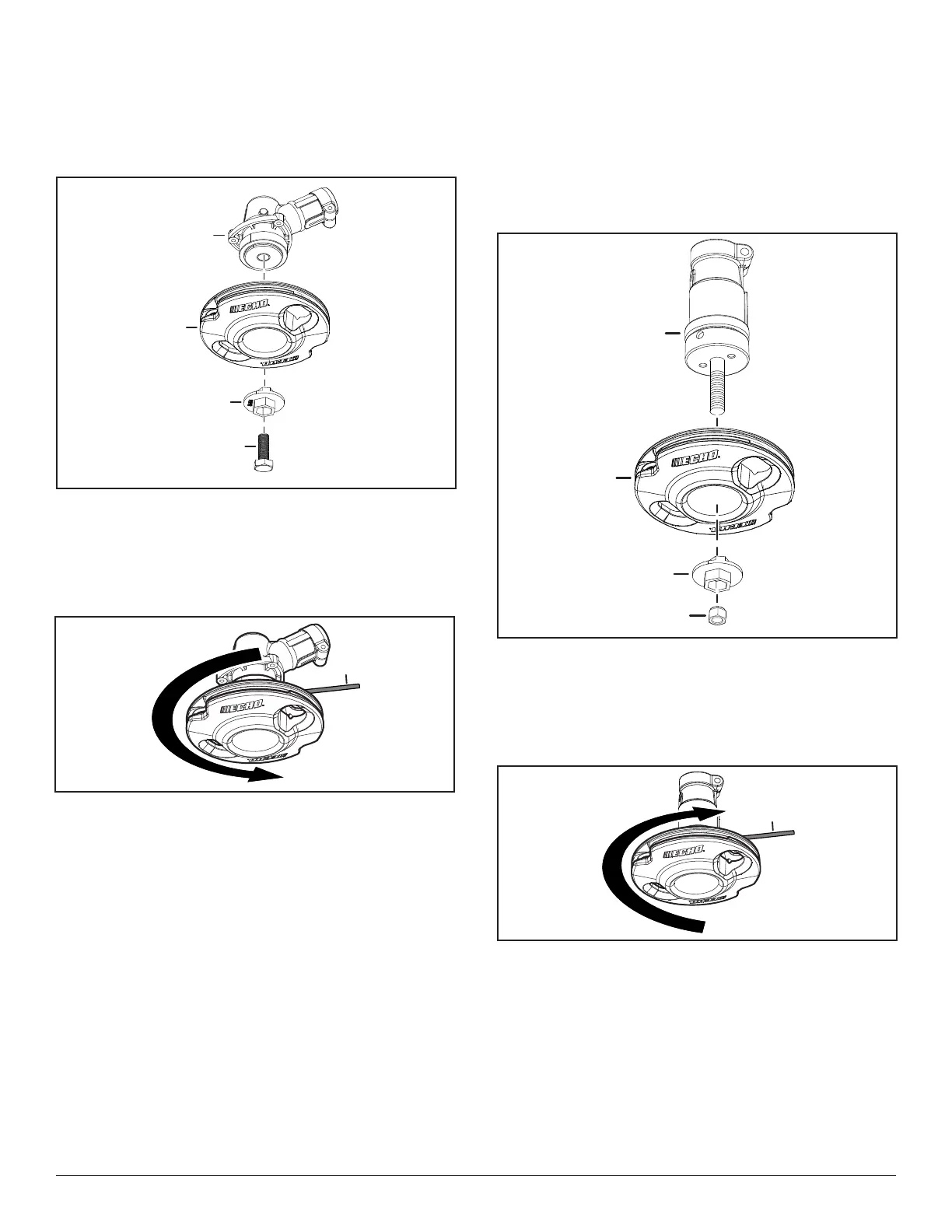

4. Installez comme indiqué :
A - Boîtier d'engrenage
B - Rapid-Loader
Tête de coupe
D - Adaptateur triangulaire
E - Boulon gauche
A
B
C
D
5. Insérez l'outil de verrouillage, la clé Allen ou
le tournevis (E), dans le boîtier d'engrenage.
Tournez dans le sens antihoraire pour serrer.
Retirez l'outil de verrouillage, la clé Allen et le
tournevis.
Procédure – ECHO
®
Coupe-herbes à manche
bée GT
1. Installez comme indiqué :
A - Boîtier d'engrenage
B - Ensemble de tête de coupe Rapid-Loader
C - Adaptateur triangulaire de 3/8 po
D - RL77 – Écrou droit rouge de 3/8 po-24
3/8
A
B
C
D
Insérez l'outil de verrouillage, la clé Allen ou le tournevis
(E), dans le boîtier d'engrenage. Tournez selon le sens
horaire pour serrer. Retirez l'outil de verrouillage, la clé
Allen et le tournevis.
E
E
