Procédure – Coupe-herbes à manche droite
Stihl
1. Identifi ez le bon coupe-herbes dans le tableau
d’ajustement à l’application, voir pages 5-6
Localisez et enregistrez le numéro de référence
RL .
2. Retirez la tête de coupe existante.Installez
la tête de coupe à chargement rapide Rapid-
Loader comme indiqué. Remarque : Le côté
plat et solide de la grande entretoise est orienté
face au boîtier d'engrenage.

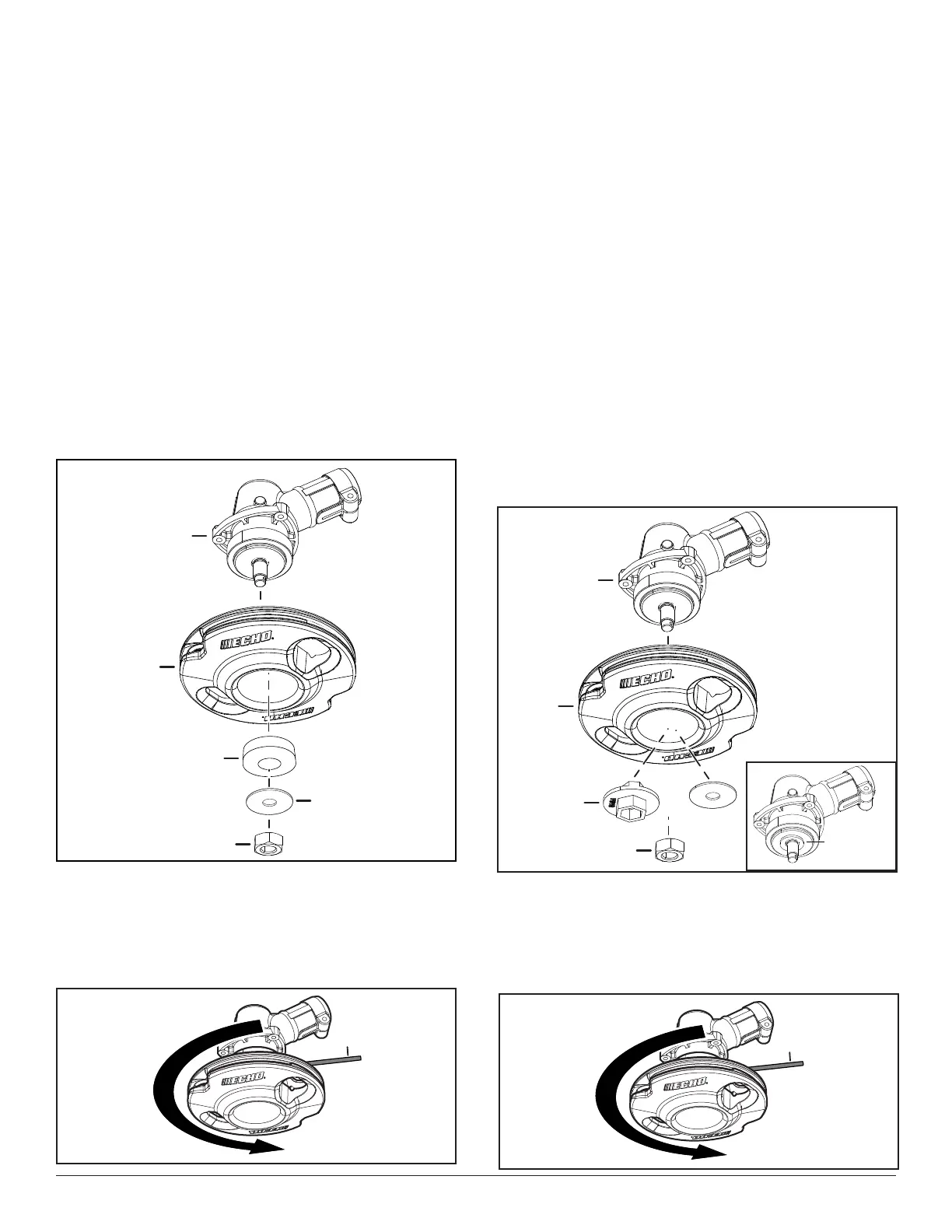

A - Boîtier d'engrenage
B - Tête de coupe Rapid-Loader
C - Petit espaceur (marqué avec la lettre
« J »)
D - RL42 – 3/8
× Rondelle argentée de
1,3/8 po
E - RL72 – M10 × 1.0 Écrou gauche noir
D
A
C
B
E
3. Insérez l'outil de verrouillage, la clé Allen ou
le tournevis (E), dans le boîtier d'engrenage.
Tournez dans le sens antihoraire pour serrer.
Retirez l'outil de verrouillage, la clé Allen et le
tournevis.
E
Procédure – Coupe-herbes à manche droite
Ryobi
1. Identifi ez le bon coupe-herbes dans le tableau
d’ajustement à l’application, voir pages 5-6.
Localisez et enregistrez le numéro de référence
RL.
2. Retirez la tête de coupe existante. Ne retirez
pas la plaque de fi xation supérieure du boîtier
d'engrenage.
3. Pour les modèles Ryobi dans une plaque de
fi xation plate (image principale) utilisera un
adaptateur (D), les modèles avec se retirer
(Image - 1a) utiliseront une rondelle (C) et aucun
adaptateur. Installez comme indiqué :
A - Boîtier d'engrenage
B - Ensemble de tête de coupe Rapid-Loader
C - RL42 – 3/8 x Rondelle d'aile argentée de
1,3/8 po
E - Adaptateur triangulaire de 8 mm
F - RL70 – M8 x Écrou gauche bleu 1,25
C
A
B
D
E
or
4. Insérez l'outil de verrouillage, la clé Allen ou
le tournevis (F), dans le boîtier d'engrenage.
Tournez dans le sens antihoraire pour serrer.
Retirez l'outil de verrouillage, la clé Allen et le
tournevis.
Se retirer
1a
F
