Echo shindaiwa Series

HOJA DE INSTRUCCIONES
KIT DE CABEZAL PARA LA CORTADORA
RAPID-LOADER™, N/P 21560062
X7672053800
© 2018 ECHO Incorporated. Todos los derechos reservados- 1 -

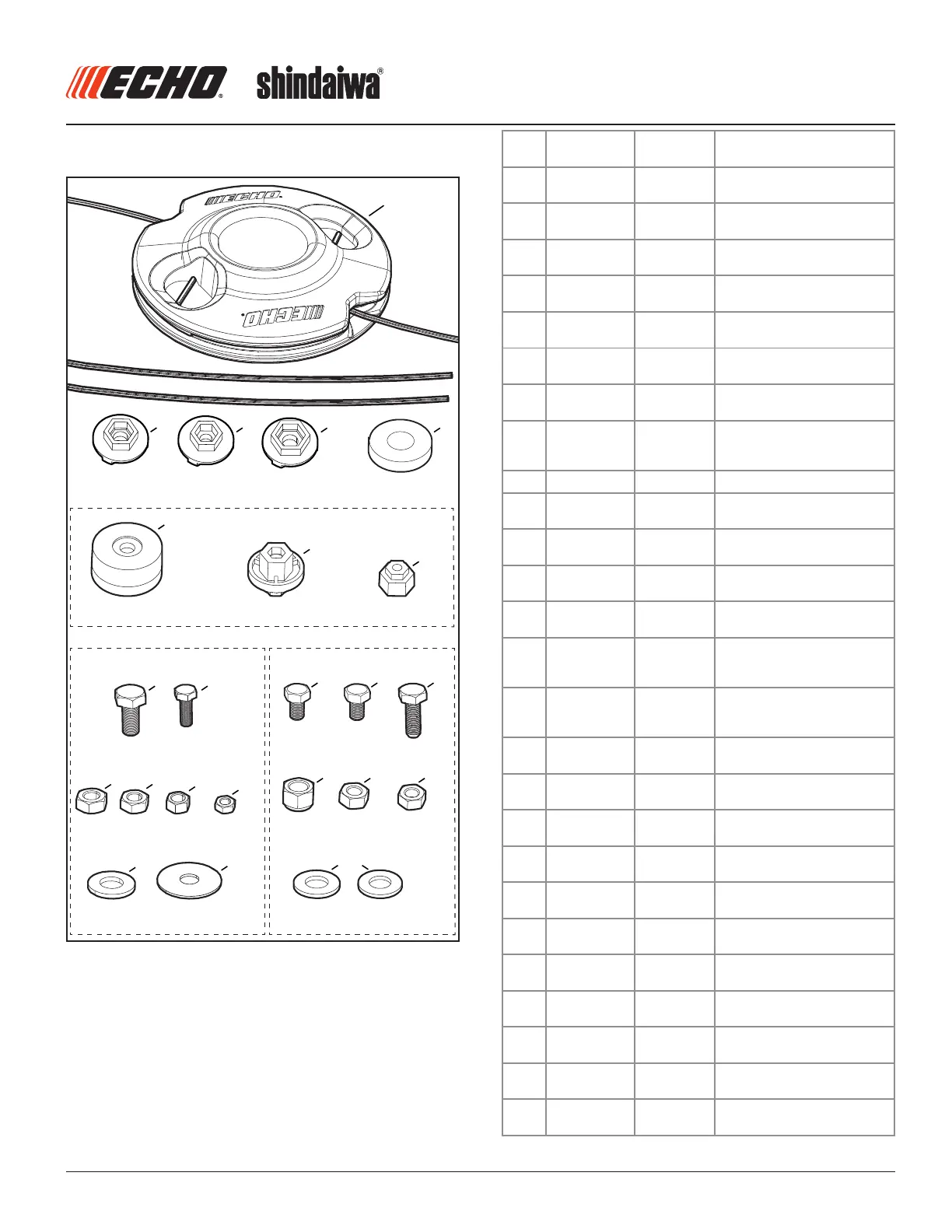

Kit de cabezal para la cortadora Rapid-Loader,
P/N 21560062
1
2
3
4
5
6
7
8
9
10
11 12
13
14
15
16
17 18 19
20
21 22
23
“F” - Spacer
“J” - Spacer
“H” - Adapter “J” - Adapter
RL52
(silver)
RL53
(gold)
RL72
(black)
RL74
(gold)
RL78
(silver)
RL70
(blue)
RL77
(red)
RL71
(gold)
RL98
(silver)
10 mm3/8 in. 8 mm
Green Bag
(included with green bag)
Orange Bag
RL45
(silver)
RL42
(silver)
(silver)
(silver) (silver)
(silver) (silver)
N.º NÚMERO
DE PIEZA
CANTIDAD DESCRIPCIÓN
– 21560062 1
KIT DE CABEZAL PARA LA
CORTADORARAPID-LOADER
1 – 1
+CABEZAL DE LA
CORTADORA, RAPID LOADER
2 – 1
+ADAPTADOR, TRIÁNGULO,
3/8 in.
3 –
+ADAPTADOR, TRIÁNGULO,
8 mm
4 – 1
+ADAPTADOR, TRIÁNGULO,
10 mm
5 – 1
+ESPACIADOR, PEQUEÑO
(marcado con la letra “J”)
6 – 1
+ ESPACIADOR, GRANDE
(marcado con la letra “F”)
7 – 1
+ ADAPTADOR, TRIÁNGULO
GRANDE (marcado con la
letra “H”)
8 – 1 + ADAPTADOR, “J”
– – 1
+
EQUIPO, BOLSA DE COLOR
NARANJA
9 – 1
++ PERNO, MANO IZQUIERDA,
(plateado) M 10-1.25 × 22
10 – 1
++ PERNO, MANO IZQUIERDA,
(dorado) M 8 -1.25×22
11 – 1
++ TUERCA, MANO
IZQUIERDA, (negro) M10×1.0
12 – 1
++ TUERCA, MANO
IZQUIERDA, (dorado)
M10×1.25
13 – 1
++ TUERCA, MANO
IZQUIERDA, (plateado)
3/8 in-24
14 – 1
++ TUERCA, MANO
IZQUIERDA, (azul) M8×1.25
15 – 1
++ ARANDELA, (plateada)
3/8×1.25 in
16 – 1
++ ARANDELA, ANCHA,
(plateada) 3/8×1.50 in
– – 1
+
EQUIPO, BOLSA DE COLOR
VERDE
17 – 1
++ PERNO, MANO IZQUIERDA,
(plateado) 5/16-20×1.0 in
18 – 1
++ PERNO, MANO DERECHA,
(plateado) 5/16-20×1.0 in
19 – 1
++ PERNO, MANO DERECHA,
(plateado) 1/4-20×1/2 in
20 – 1
++ TUERCA, MANO DERECHA,
(rojo) 3/8 in-24
21 – 1
++ TUERCA, MANO DERECHA,
(plateado) 5/16 in-24
22 – 1
++ TUERCA, MANO DERECHA,
(dorado) M8×1.25
23 – 2
++ ARANDELA, (plateada)
3/8 in
1 3/8 in
