Pour modèles : SRM-2500/3100 SERIES RÉF. 35130455730
SRM-3000/3001/3400 SERIES RÉF. 35130455830
le s in s t r u C t i o n s d'i n s t a l l a t i o n
p o u r
l e k i t p o u r p o i g n é e e n u
89861955731
05/10
X7502125102
GUIDE DE CONFIGURATION SRM/PAS/SB AVEC LAME*
POUR UTILISER CES
LAMES
Lames plastique de
désherbage
Pro Maxi-Cut
Lames plastique rigides
de désherbage
Tri-Cut
Lames métalliques
de désherbage
Tri-Cut/8 dents
Lames métalliques de
débroussaillage 80 dents /
de défrichage 22 dents
Poignée
Poignée en boucle
avec ou sans barre
de protection
Poignée en boucle
avec barre de
protection, ou poignée
en U
Poignée en boucle
avec barre de
protection, ou
poignée en U
Poignée en U
Pare-débris
Pare-débris en
métal
Pare-débris en métal Pare-débris en métal Pare-débris en métal
Bandoulière
Bandoulière Bandoulière Bandoulière Bandoulière****
Plaque supérieure et
rondelle plate
Plaque supérieure et
coupelle
Plaques de lame
supérieure/
inférieure**
Plaques de lame supérieure/
inférieure**
Écrou hexa Écrou hexa Écrou hexa Écrou hexa
Installer
impérati
vement
ces
pièces
Visserie de
montage de
lame
Goupille fendue
neuve***
Goupille fendue neuve***
Goupille fendue
neuve***
Goupille fendue neuve***
* AVERTISSEMENT ! NE PAS INSTALLER DE LAMES SUR LES TAILLE-BORDURES GT (ARBRE MOTEUR INCURVÉ)
** Le diamètre d’arbre de la plaque de lame supérieure doit correspondre à celui des lames
métalliques.
*** Goupille fendue neuve requise à chaque installation de lame.
**** Une double bandoulière est nécessaire pour les débroussailleuses d’un poids à sec (sans
carburant) supérieur à 7,5 kg.
AVERTISSEMENT
Pour éviter des risques de blessures graves, un kit de poignée en U et un kit de conversion pour lame doivent être
installés avant d’utiliser cet outil avec une lame.
IMPORTANT
Si des têtes monolament, des lames en MÉTAL/PLASTIQUE, des cultivateurs, etc. sont utilisés, LE CARBURA-
TEUR DOIT ÊTRE RÉGLÉ pour éviter de graves dommages au moteur. Voir «Réglage du carburateur» dans le
manuel d’utilisation de l’outil.

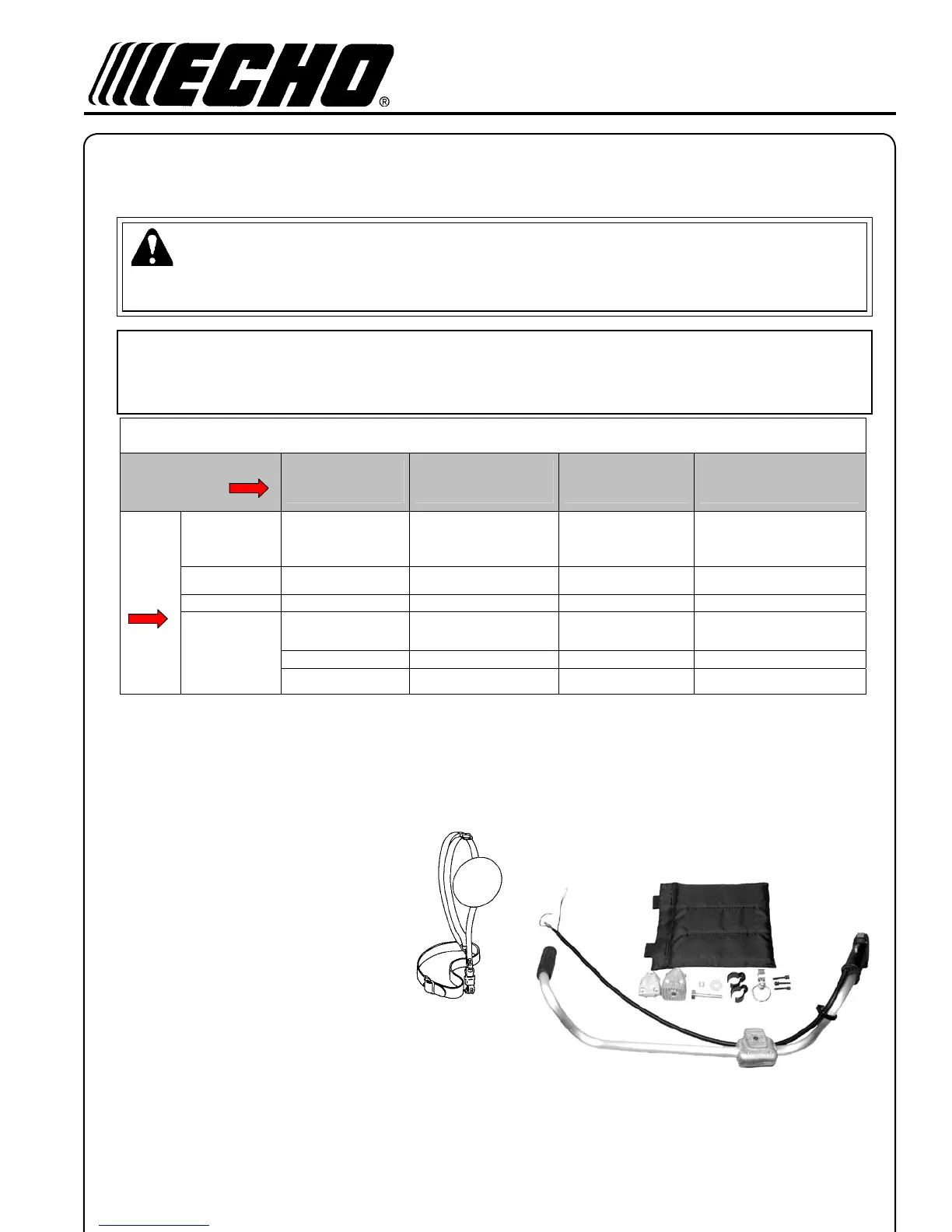

Co n t e n u
1 Poignée en u
1 support de poignée en u (2 moitiés)
1 crochet du faisceau
1 boulon de 5 x 12 mm
1 boulon de 8 x 55mm
1 grosse rondelle
1 écrou carré
2 colliers du câble de commande des gaz
3 boulons de 5 x 30 millimètres avec des rondelles
1 garniture de hanche
1 bandoulière
