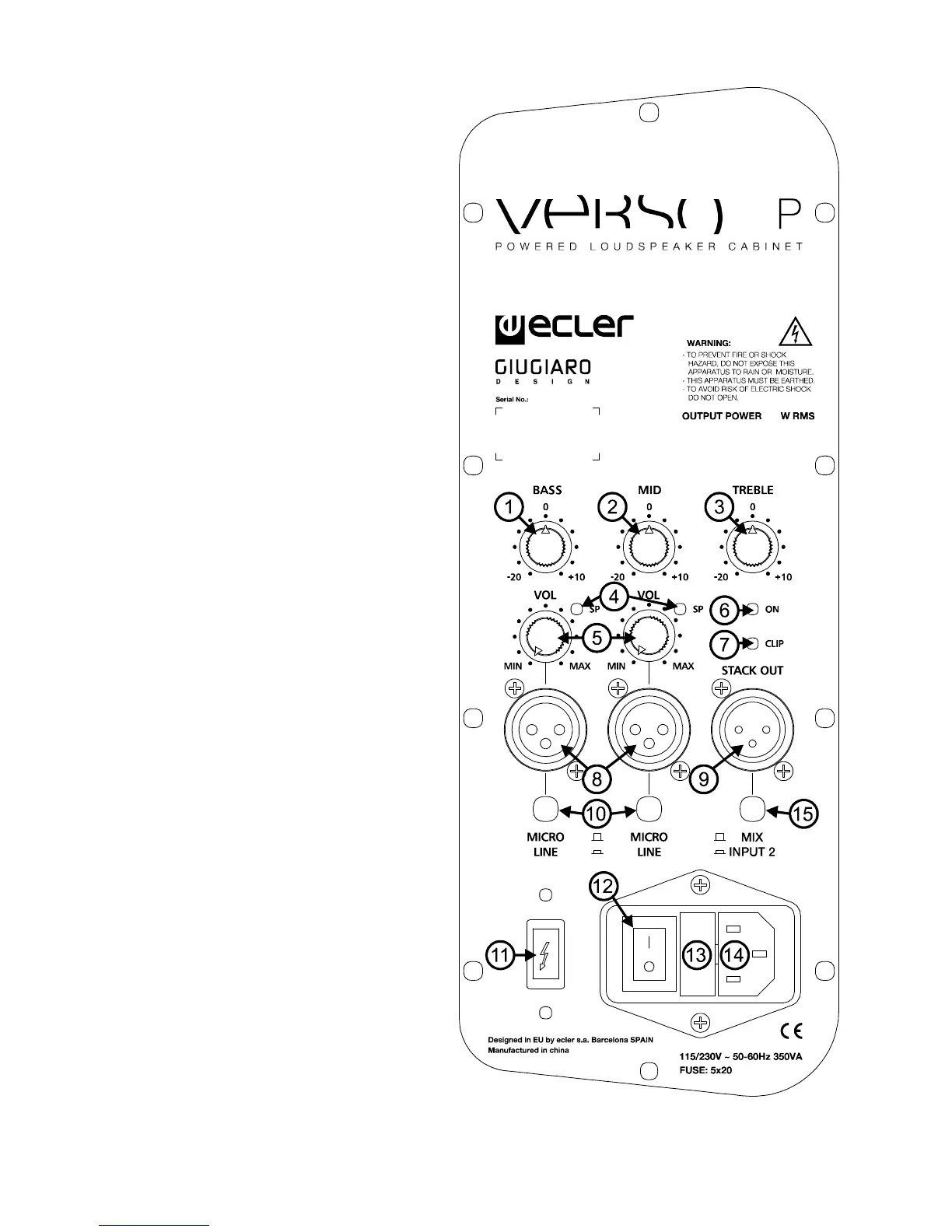

8. DIAGRAMA DE FUNCIONES
1. Control de frecuencias graves, BASS
2. Control de frecuencias medias, MID
3. Control de frecuencias agudas, TREBLE
4. Indicador luminoso de presencia de señal,
SP
5. Atenuador de entrada, VOL
6. Indicador luminoso de puesta en marcha,
ON
7. Indicador luminoso de recorte, CLIP
8. Entrada, MICRO/LINE
9. Conector XLR de salida para conexión en
cadena, STACK OUT
10. Selector de entrada
11. Selector de tensión
12. Interruptor de puesta en marcha, O/I
13. Portafusibles
14. Base de red
15. Selector de STACK OUT
