Eclipse AVN726EE Installation Manual

♦Systemconnectionexample/
Ejemplodeconexióndelsistema/

Exempledebranchementdusystème
♦Systemconnectionexample/
Ejemplodeconexióndelsistema/

Exempledebranchementdusystème
Bornesdesortiedeligne
(Arrière)
Reliez au connecteur RCA d’un
amplificateur externe.
Bornesdesortiedeligne
(Sansfader)
Branchez aux connecteurs
d'entrée RCA d'un égaliseur, ou
aux connecteurs d'entrée RCA
d'un amplificateur de woofer.
Bornesd'entréeAV
Reliez au fil de sortie d'un
équipement vidéo extérieur
ou à un périphérique tel qu'un
magnétoscope.
Jaune : Signal vidéo
Blanc : Signal audio (gauche)
Rouge : Signal audio (droit)
※ Lorsque le câble iPod est
connecté, il est impossible
de connecter le câble du
magnétoscope.
BornedeconnexionUSB
Effectuez la connexion à un
dispositif USB tel qu'un lecteur
flash ou un lecteur audio
numérique.
Connectez à un câble de
connexion iPod (vendu
séparément).
Line-outterminals
(Rear)
Connect to the RCA connector of
an external amplifier.
Line-outterminals
(Nonfader)
Connect to the RCA input
connectors of an equalizer, or to
the RCA input connectors of a
woofer amplifier.
AVinputterminals
Connect to the output wire of
external video equipment or a
device such as a VCR.
Yellow : Video signal
White : Audio (left) signal
Red : Audio (right) signal
※ When the iPod cable is connected, the
VCR cable cannot be connected.
USBconnectionterminal
Connect to a USB device such
as a flash drive or digital audio
player.
Connect to iPod connection cable
(sold separately).
 Terminaldesalidadelínea 
(Trasera)
Conéctelo al conector RCA de un
amplificador externo.
Terminaldesalidadelínea
(Sinatenuador)
Conecte a los conectores de
entrada RCA de un ecualizador o
a los conectores de entrada RCA
de un amplificador para sonidos
graves.
TerminalesdeentradadeAV
Conectar al cable de salida
del equipo de video externo
o a un dispositivo como un
videograbador.
Amarillo : Señal de vídeo
Blanco : Señal de audio (izquierda)
Rojo : Señal de audio (derecha)
※ Cuando se conecta el cable
iPod, no se puede conectar el
cable de videograbador.
TerminaldeconexiónUSB
Conecte a un dispositivo USB
como un flash drive o reproductor
de audio digital.
Conecte el cable de conexiòn
iPod (en venta por separado).

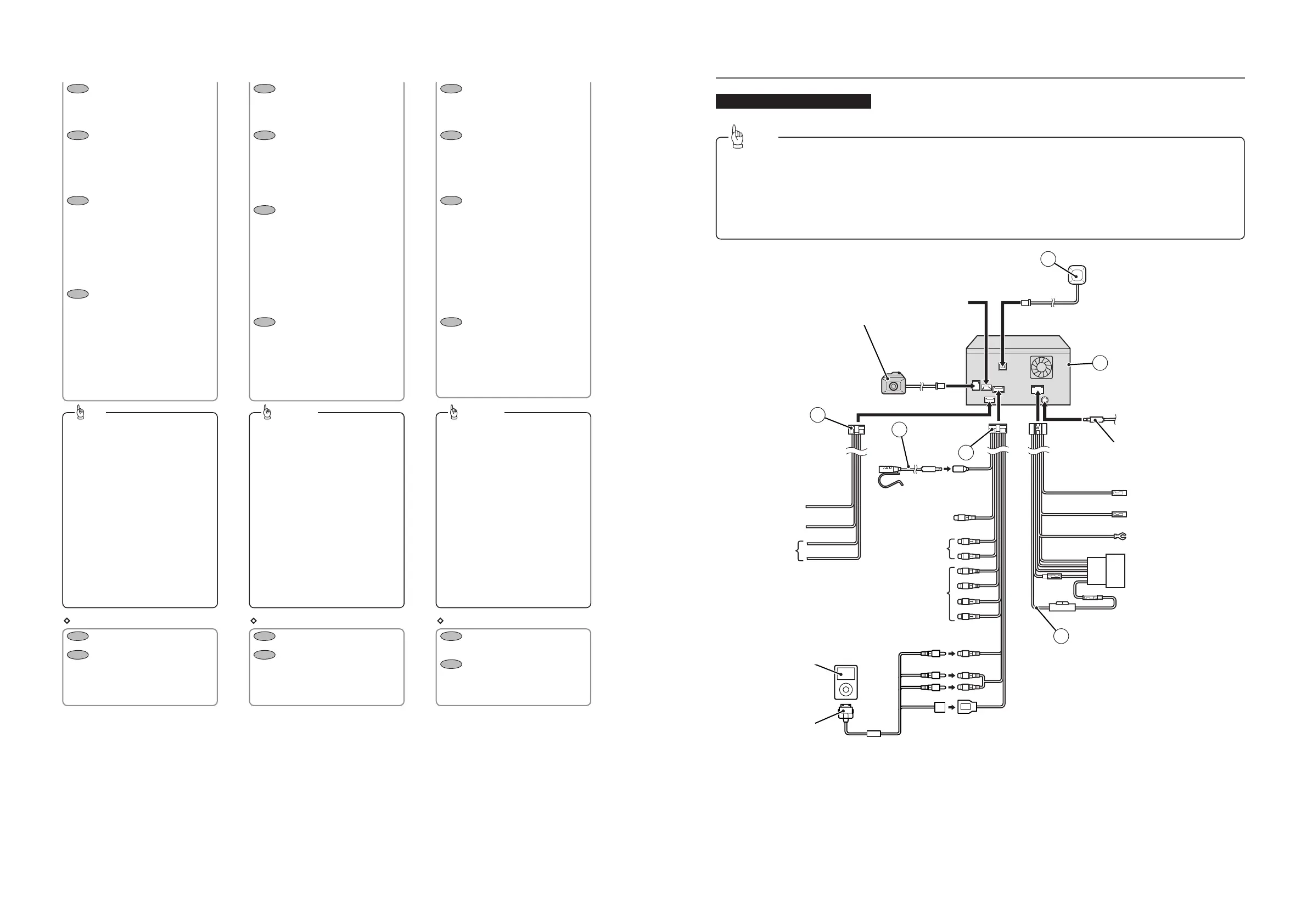

Mainunitconnections Conexionesdelaunidadprincipal Connexionsdel'unitéprincipale
Nondestinéàl'utilisation
(5P)
Borned’entréeexternedela
caméraderecul(4P)
Utilisé avec la caméra de recul
ECLIPSE (vendue à part).
Notforuse(5P)
Back-eyecameraexternal
inputterminal(4P)
Used with the ECLIPSE back-eye
camera (sold separately).
A
Nousar(5P)
Terminaldeentradaexterna
delacámaratrasera(4P)
Utilizado sólo con la cámara
trasera ECLIPSE (se vende por
separado).
A A
･ iPod is a registeredtrademark of Apple
Inc. in the U.S. and other countries.
･ "Made for iPod" means that an electronic
accessory has been designed to connect
specifically to iPod and has been
certified by the developer to meet Apple
performance standards.
･ Apple is not responsible for the operation
of this device or its compliance with safety
and regulatory standards.
･ The Bluetooth
®
word mark and logos
are registered trademarks of Bluetooth
SIG, Inc., and any use of such marks by
FUJITSU TEN LIMITED is under license.
Other trademarks and trade names are
those of their respective owners.
･ iPod es una marca registrada de Apple
Inc. en los EE.UU. y otros países.
･ "Made for iPod" significa que el accesorio
electrónico fue diseñado para conectar
específicamente al iPod y ha sido
certificado por el desarrollador para
cumplir con los estándares de rendimiento
de Apple.
･ Apple no es responsable del
funcionamiento de este dispositivo o
su cumplimiento con estándares de
seguridad y reglamentaciones.
･ La palabra y el logo Bluetooth
®
son
marcas registradas de Bluetooth SIG,
Inc., y el uso de esas marcas por parte
de FUJITSU TEN LIMITED es realizado
bajo licencia.Otras marcas comerciales
y registradas son propiedad de sus
respectivos dueños.
･ iPod est une marque déposée de Apple
Inc. aux Etats-Unis et dans d'autres pays.
･ "Made for iPod" signifie que l'accessoire
électronique a été conçu pour être
connecté spécifiquement à l'iPod et
qu'il est certifié par le développeur
comme étant conforme aux normes de
fonctionnement de Apple.
･ Apple décline toute responsabilité
concernant le fonctionnement de cet
appareil ou sa conformité aux normes de
sécurité et de régulation.
･ La marque et les logos Bluetooth
®
sont
des marques déposées de Bluetooth
SIG, Inc. dont l’utilisation par FUJITSU
TEN LIMITED s’effectue sous licence.Les
autres marques et noms de marque sont
la propriété de leurs détenteurs respectifs.
Tip Consejo Conseil
H
I
H
I
H
I
Blue/White
Blue
9
7
1
1P
16P
TO EARTH
TO POWER ANTENNA RELAY
(Supply)
TO TURN-ON LEAD OF EACH UNIT
(Supply)
TO STEERING
REMOTE CONTROL
ANTENNA PLUG
Green
Black
2
English
4
3
20P
16P
iPC709
(Sold separately)
TO PARKING BRAKE
SIGNAL
TO REVERSE SIGNAL
BEC108
(Sold separately)
Yellow
Brown/Black
Brown
TO EXTERNAL VIDEO
EQUIPMENT
(Remove caps when using
external video equipment)
TO SUB-WOOFER
(Remove caps when using
external sub-woofer)
FRONT
REAR
(Remove caps when using
external amplifier)
Red/White
iPod
･ Install and connect all of the peripheral units before connecting them to the main unit.
･ Do not remove any of the protective caps (RCA, etc.) unless in use.
･ Be sure to wrap the connection cables with tape (PVC tape) to insulate them.
･ Be sure to grip the connector’s body. Rough tugging may result in broken wires or
harnesses.
Tip
B B
B
4P
4P
NOT FOR USE
TO VEHICLE-SIDE
CONNECTOR
G
G
G
F
F F
Mainunitconnections Conexionesdelaunidadprincipal  Branchementsdel’unitéprincipale
