Installez et connectez toutes les unités périphériques avant
de les connecter à l'unité principale.
••
Ne retirez aucun des capuchons de protection (RCA, etc.),
sauf si les connecteurs sont utilisés.
••
Veillez à enrober les câbles de connexion de ruban (ruban
PVC) pour les isoler.
Conseil
Français

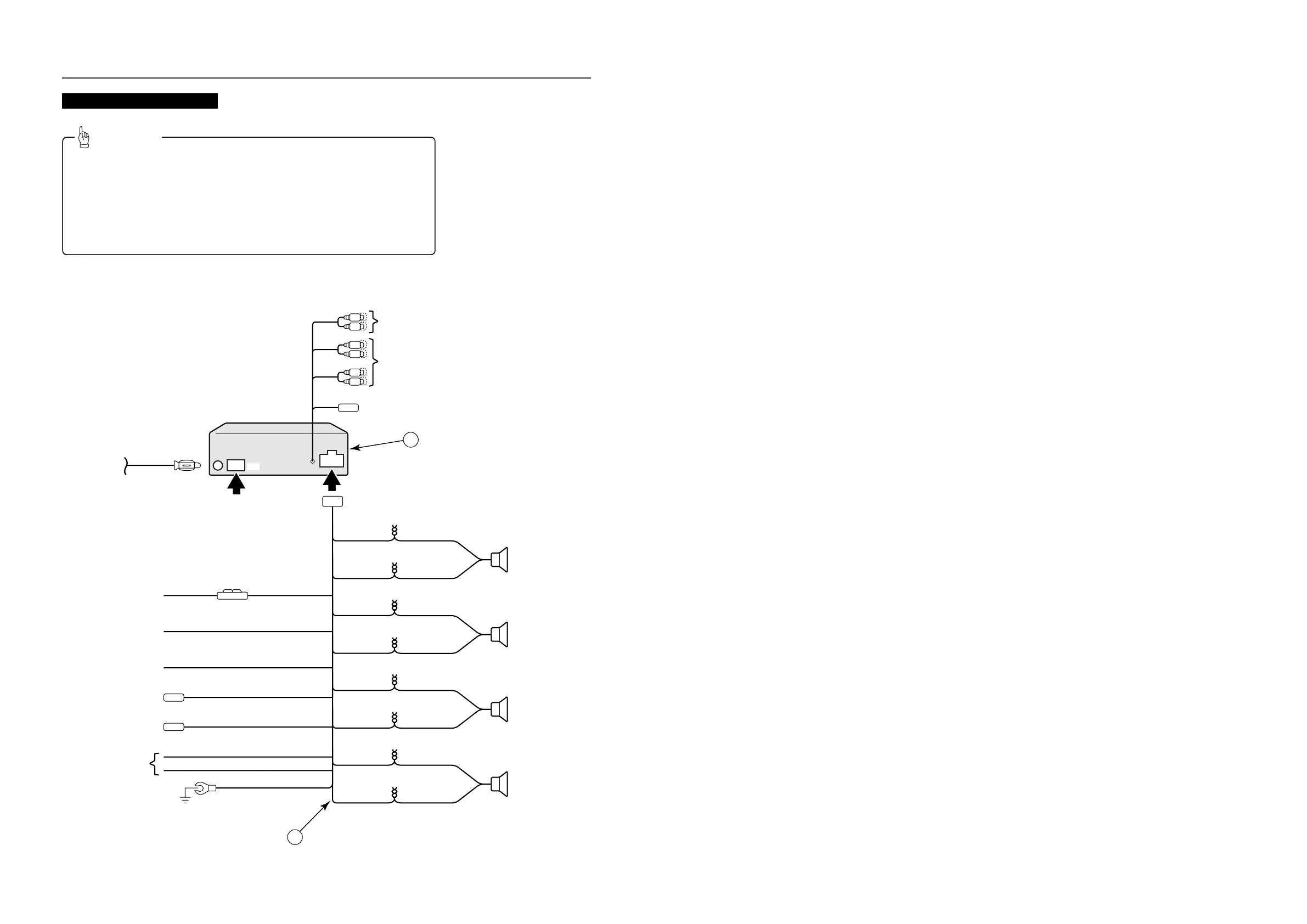

VERS ACC
(alimentation électrique)
Rouge
Orange/Blanc
Bleu
Bleu/Blanc
VERS LA BATTERIE+12V
(alimentation permanente)
Jaune
Noir
16P
1
2
VERS LA TÉLÉCOMMANDE
DE DIRECTION
Blanc
Blanc/Noir
Gris
Gris/Noir
Vert
Vert/Noir
Violet/Noir
Marron
Marron/Noir
Violet
VERS L'ENTRÉE DE SIGNAL DE
L'AMPLIFICATEUR EXTÉRIEUR
VERS LA MASSE
VERS LE COMMUTATEUR DE
PHARES (éclairage (+))
VERS LA MISE SOUS TENSION
PAR TÉLÉCOMMANDE
(amplificateurs, etc.)
VES LE RELAIS D'ANTENNE
MOTORIS (alimentation)
FICHE D'ANTENNE
VERS LES CONNECTEURS DE SORTIE
RCA D'UN APPAREIL EXTÉRIEUR
HAUT-PARLEURS ARRIÈRE
HAUT-PARLEURS AVANT
Rose
VERS LA SOURDINE DU TELEPHONE CELLULAIRE
14P
EFFECTUEZ LA CONNEXION À UN
CÂBLE DE CONNEXION iPod iPC-008
(vendus séparément)
