Avant la mise en service, lire les consignes de sécurité. Contrôler si l’appareil est complet.
Leer antes de la puesta en servicio. Comprobar que el aparato esté completo.
Tender el cable periférico con la ayuda
de las estacas

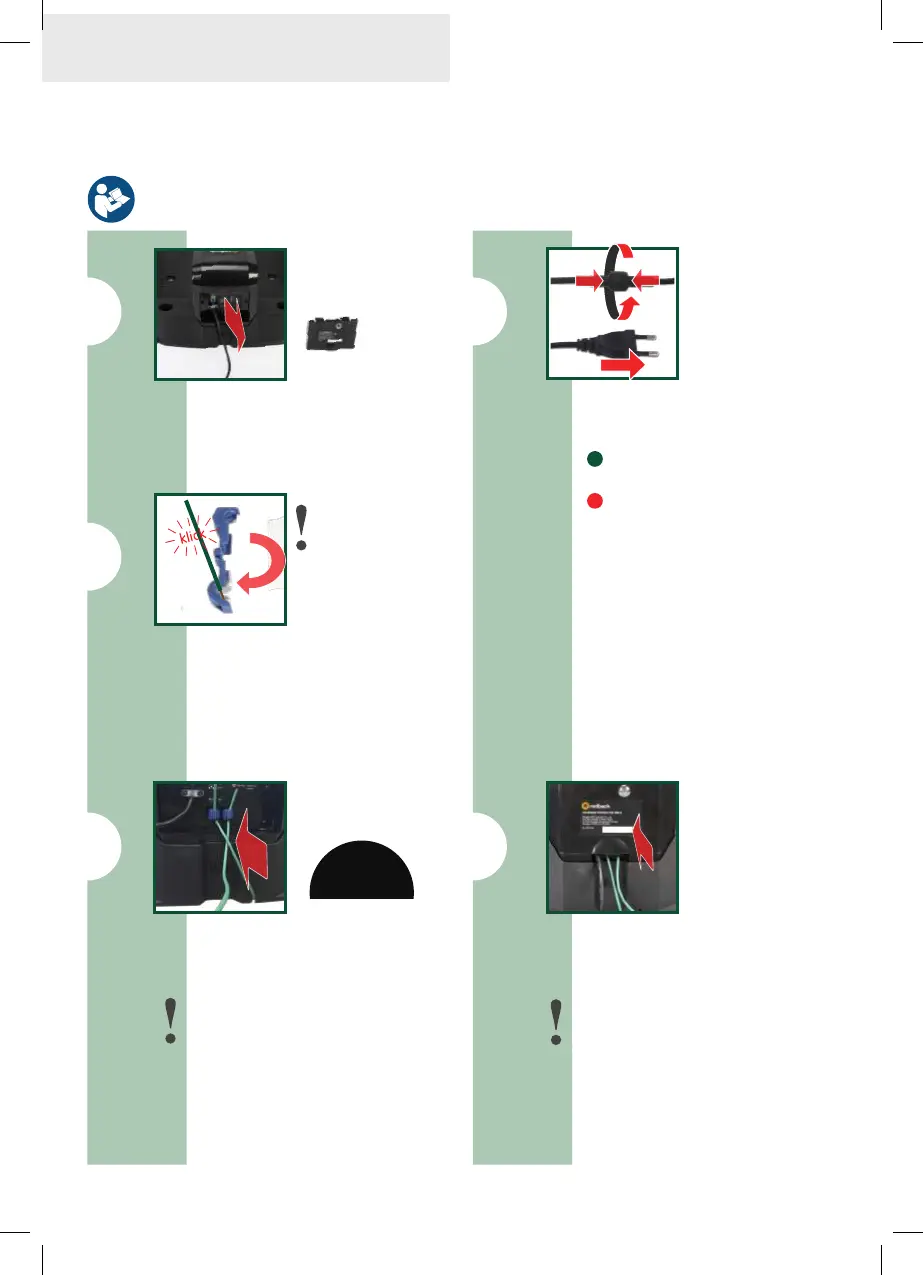

Première mise en service
Primera puesta en servicio
Raccorder le bloc d’alimentation
Conectar la fuente de alimentación
Installation correcte
Instalación correcta
Installation incorrecte :
(pli / interruption / mauvais contact)
Instalación errónea:
(doblez / interrupción / contacto suelto)
Insérer le fil dans la borne et serrer
fermement.
Insertar el hilo en el borne y apre-
tar firmemente
2x
Enlever le couvercle
Retirar la cubierta
Dénuder le câble
périphérique si nécessaire!
¡De ser necesario, pelar el
cable periférico!
Raccorder les bornes
Conectar los bornes
Raccorder le câble périphérique sous la station de
charge au pôle positif! L’autre câble au pôle
négatif!
¡Conectar el cable periférico debajo de la
estación de carga a la conexión del polo positivo!
¡El otro cable en la conexión del polo negativo!
on-1
The same to the Mo we r
1 1 1 1
0 1 0 1
Stand by
LEDCodePOWER-+
Border Line
-
+
Border line
broken
+
+
-
-
Mettre le couvercle en place
Colocar la cubierta
Charger complètement le robot avant la
première mise en service !
¡Cargar por completo el robot antes de la
primera puesta en servicio!
