Packaging
d..°
Ø a Ø b
Ø c
125
153
M
10
MAX 8-12
M
d..°
Ø a Ø b
Ø c
MAX 4
CB
A
E
D-D1
F
G
M
I
L
MAX 4 - 8 - 12
Model
A
B C D
D1 E F
G I L M
MAX 4
297
149
148 90 145 204
89
160
90/107 90/107 M8
MAX 8
303
155
148 90 145 204
89
160
100/120 100/120 M8
MAX 12 317
169 148
110 165 204 89
160
100/120 100/120 M8
Model Ø a Ø b
Ø c
d°..
MAX 4 110
126,5
151,5
45°
MAX 8 110
125
153
45°
MAX 12 110
125
153
45°
Model
X
Y Z Kg
MAX 4 415
385
275 9
MAX 8 415
385
275 9,5
MAX 12 415
385
275
10
Boiler plate drilling

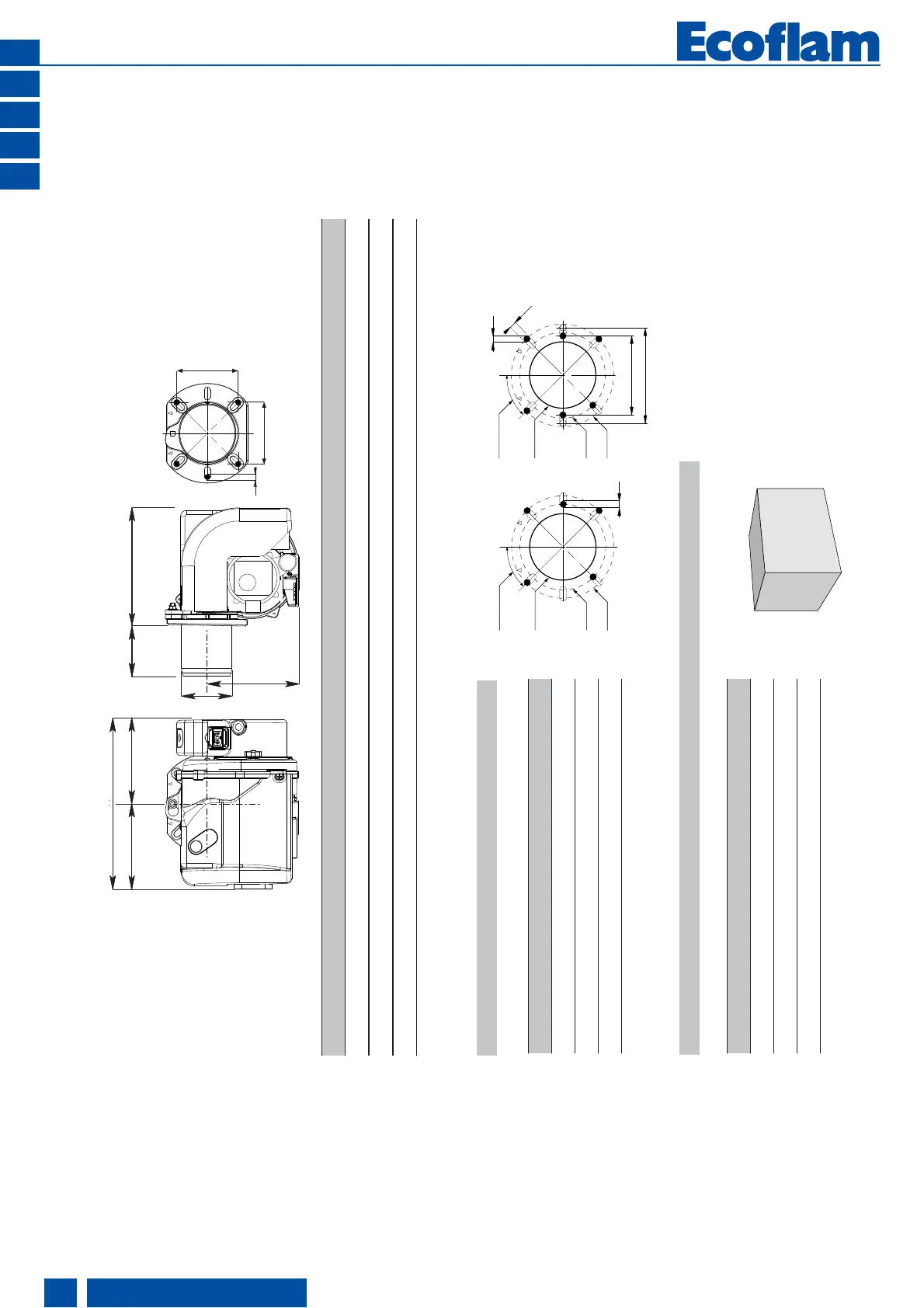

Overview - Dimensions / Panoramica - Dimensioni / Vue d'ensemble - Dimensions / Descripción - Dimensiones / Обзор - Размеры
