11

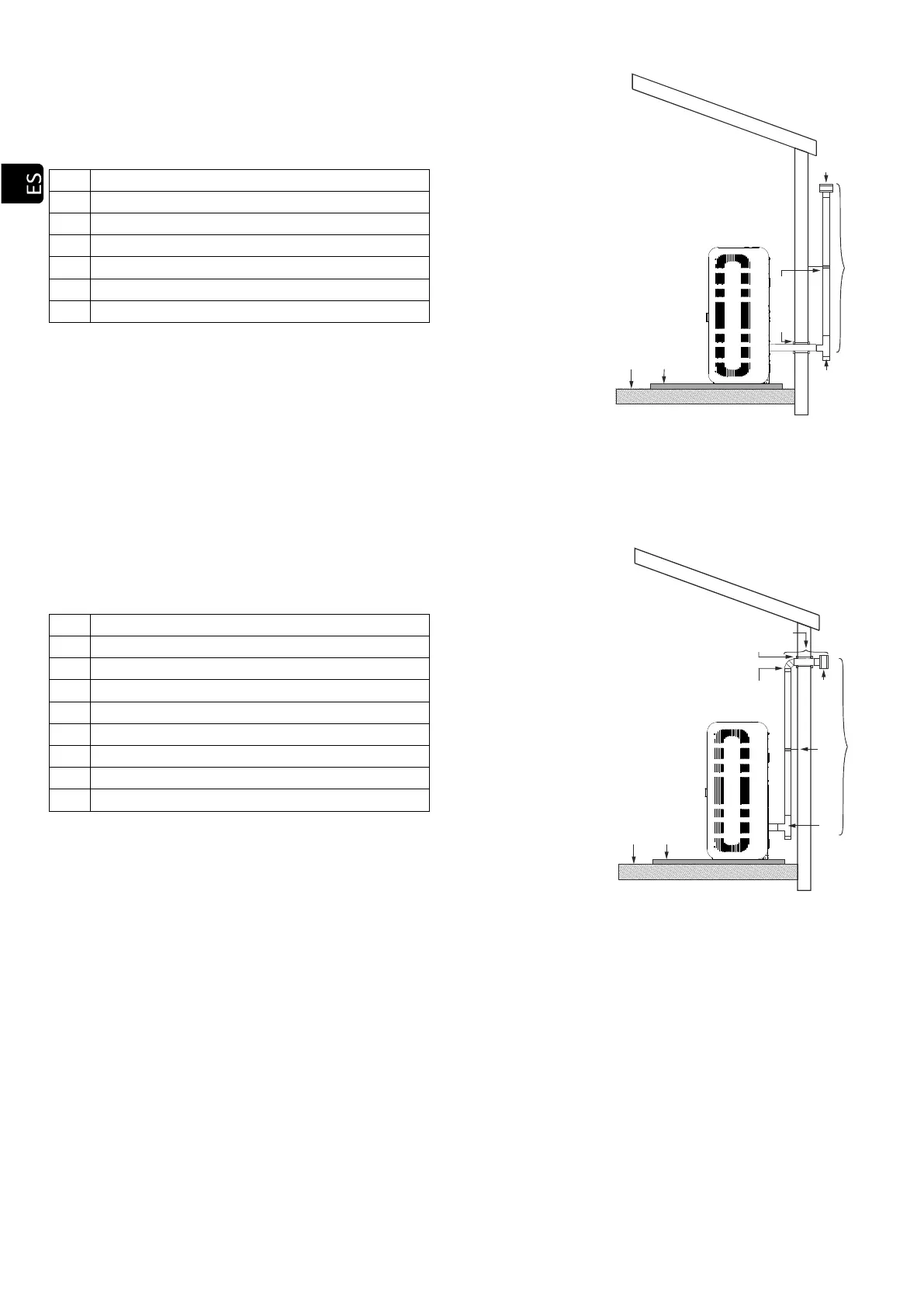

Figura 8
4.26. Si por cuestiones estéticas, normativas de seguridad o urbanísticas no podemos realizar la instalación
anterior, siempre podemos instalar el tubo en la parte interior de la vivienda, prestando especial atención a
las zonas de contacto de la misma, así como la altura mínima en vertical y longitud máxima en horizontal.
Figura 9
4.27. En el montaje a través de una chimenea de obra debe tenerse en cuenta el perfecto sellado entre la tubería
flexible y la rígida, así como el aislamiento a colocar en las zonas de contacto entre la tubería y posibles zonas
combustibles. La terminación del tubo se puede dejar dentro de la propia chimenea, teniendo en cuenta la
abertura de la misma.
Una vez finalizada la instalación, debemos aislar la chimenea del interior de la vivienda.

Sombrerete anti viento.

Abrazadera de sujeción de acero
inoxidable.

Te de
90
° con registro.

Manguito aislante.

Suelo de madera.

Protector del suelo no combustible.

Distancia igual o superior a 2 metros.

Sombrerete anti viento.

Abrazadera de sujeción de acero inoxidable.

Te de
90
° con registro.

Manguito aislante.

Suelo de madera.

Protector del suelo no combustible.

Codo de 90°.

Distancia igual o superior a 2 metros.
1(
MÁXIMO
1 metro.

 





 



1(


