Figura 10
4.28. La instalación de un encastrable en una chimenea de obra se puede realizar en toda su totalidad en tubo
flexible, tal y como indica la figura 11. Debemos tener especial cuidado a la hora de realizar el aislamiento
entre la chimenea y el tubo de la salida de gases para evitar posibles retrocesos de gases en caso de
tormenta.
Figura 11
Al instalar el tubo flexible para la salida de gases, prestar especial cuidado que no se encuentre en contacto o
próximo a la placa electrónica ni a material combustible.

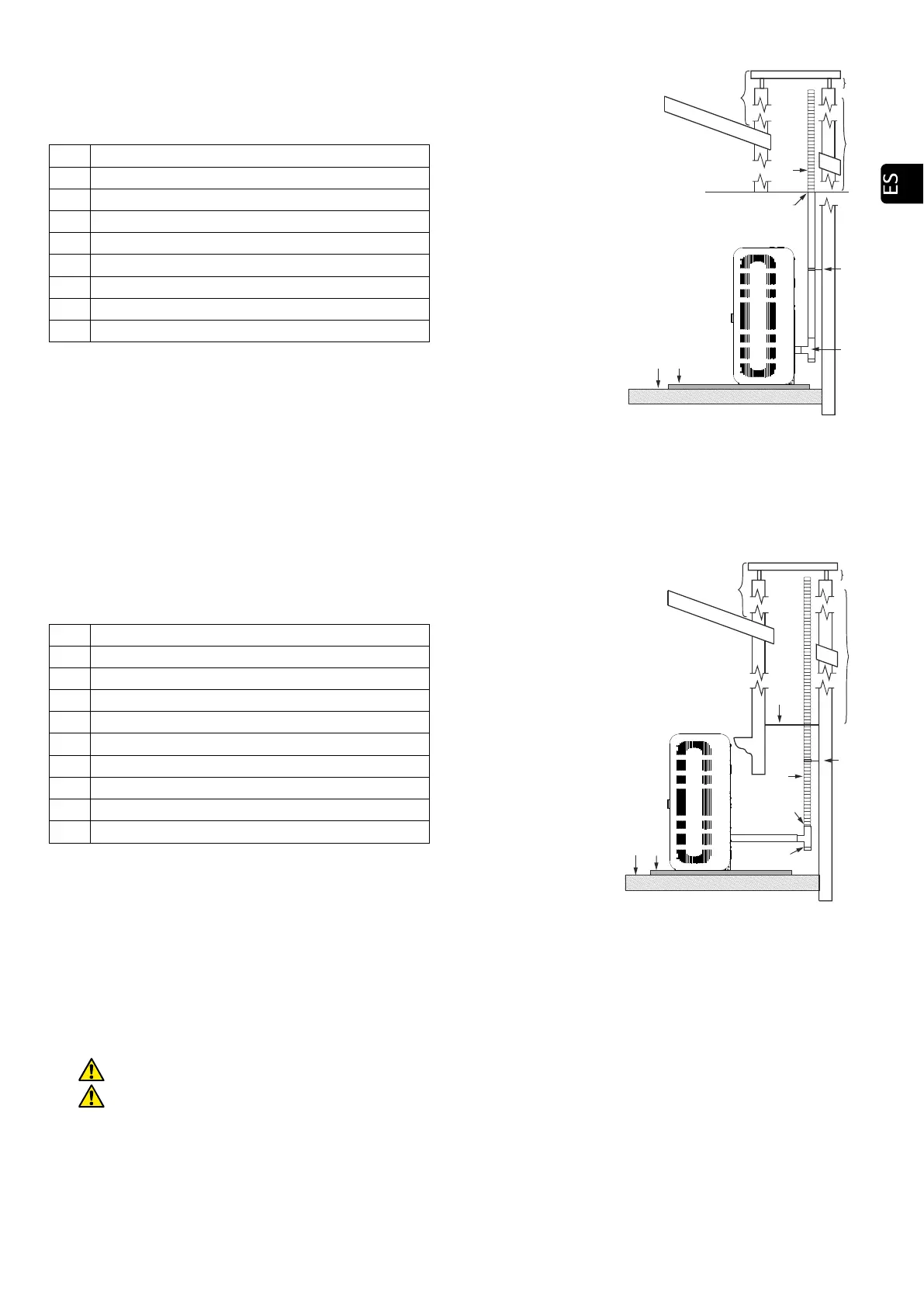

EJEMPLOS INSTALACIÓN ESTANCA.
Prohibido reducir sección en las tuberías de admisión de aire y de salida de gases.
Ignorar apartado 4.21 en caso de realizar una instalación estanca.
A continuación se muestran dos tipos de instalación estanca:
4.29. TUBERÍA “DIFLUX”.
Abrazadera de sujeción de acero inoxidable.
Protector del suelo no combustible.
Tubo flexible de acero inoxidable
Debe sobrepasar 1 metro el tejado.
m aumentaremos una medida.
Abrazadera de sujeción de acero inoxidable.
Protector del suelo no combustible.
Tubo flexible de acero inoxidable.
Manguito unión rígido a flexible.
Debe sobrepasar 1 metro el tejado.
m aumentaremos una medida.
