Se conecta la salida de gases y la entrada de aire de la combustión al tubo concéntrico “Diflux”. Tras la
admisión de aire que se encontrará inmediatamente en el exterior, el resto de tramos de tubería deberían
ser en tubería de doble pared.

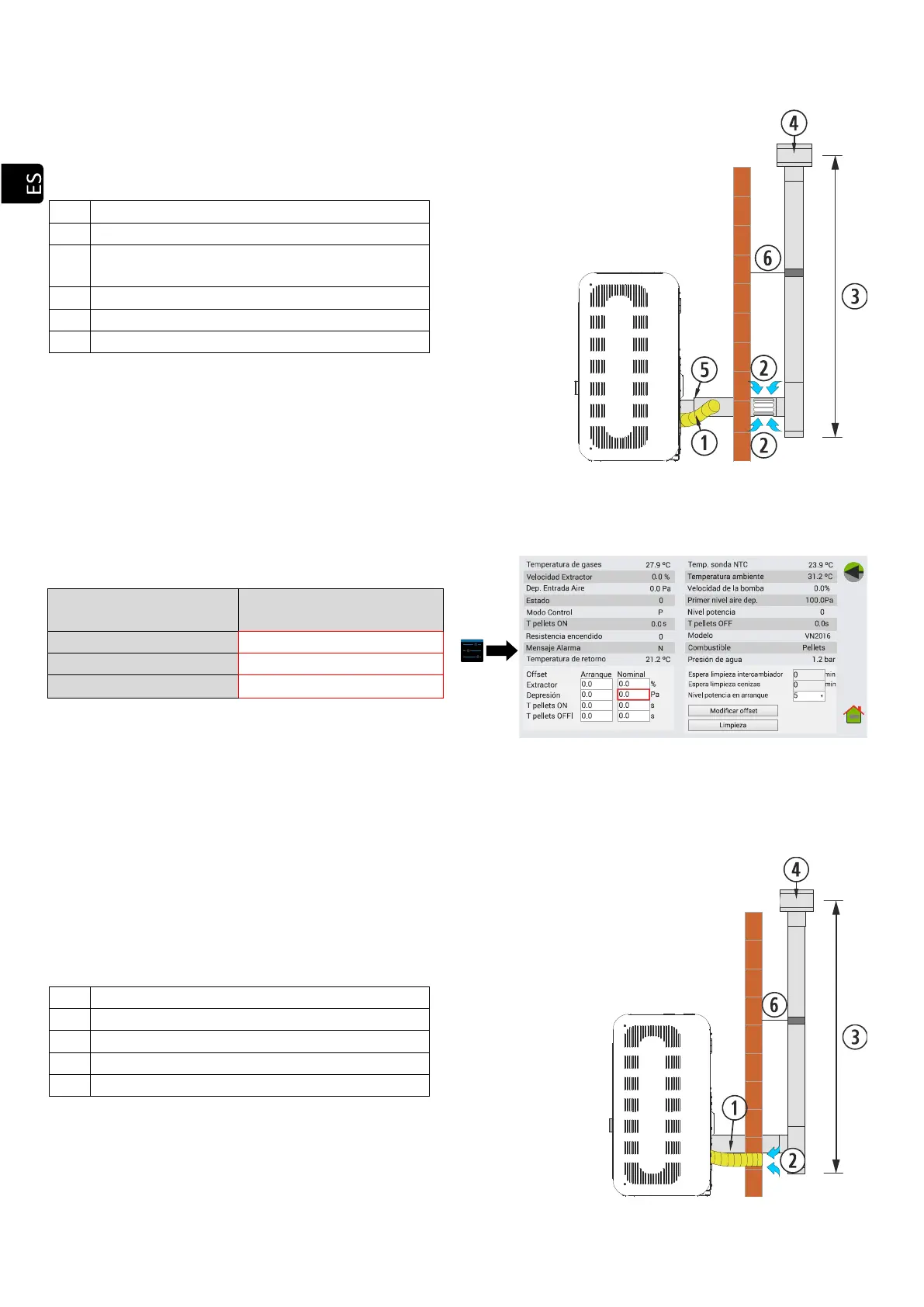

Figura 12
En el modelo Moon se recomienda modificar el offset de depresión en función de los tramos de tubería
instalados, ver siguiente figura:
tubería salida gases
“Depresión” (PA)*
> 4m
+8.0 ≥ Ajuste ≤ +14.0
Figura 13
* Verificar modificación sobre el offset con la estufa trabajando a nivel 1 y 9 durante una hora, chequeando la
correcta combustión de la estufa (sin presencia de humos, sin exceso de depresión, etc).
4.30. Admisión de aire conectada directamente al exterior.
Figura 14
Admisión aire combustión.
exterior.
Conexión estufa salida gases combustión.
Abrazadera de sujeción de acero inoxidable.
Conexión entrada aire combustión.
Admisión aire combustión desde el exterior.
Abrazadera de sujeción de acero inoxidable.
