Figura 10
4.28. L’installazione di una stufa ad incasso in un caminetto può essere realizzata in completa totalità in un tubo
flessibile, così come è indicato nella figura 11. Dobbiamo prestare speciale attenzione al momento di
realizzare l’isolamento tra il caminetto e il tubo di fuoriuscita di gas per evitare possibili arretramenti di gas in
caso di tormenta.
Figura 11
Installando il tubo flessibile per la fuoriuscita di gas, prestare particolare attenzione a che non si trovi a
contatto o vicino alla placca elettrica né a materiale combustibile.
ESEMPI DI INSTALLAZSIONI STAGNE (SOLO MODELO MOON STAGNA VN 2016/04).
È vietato redurre la sezione nei tubi di ammissione d’aria e uscita gasi..
Ignorare il n.4.21 nel caso di fare un’installazione stagna.
A continuazione sono riportate 2 tipi d’installazioni:

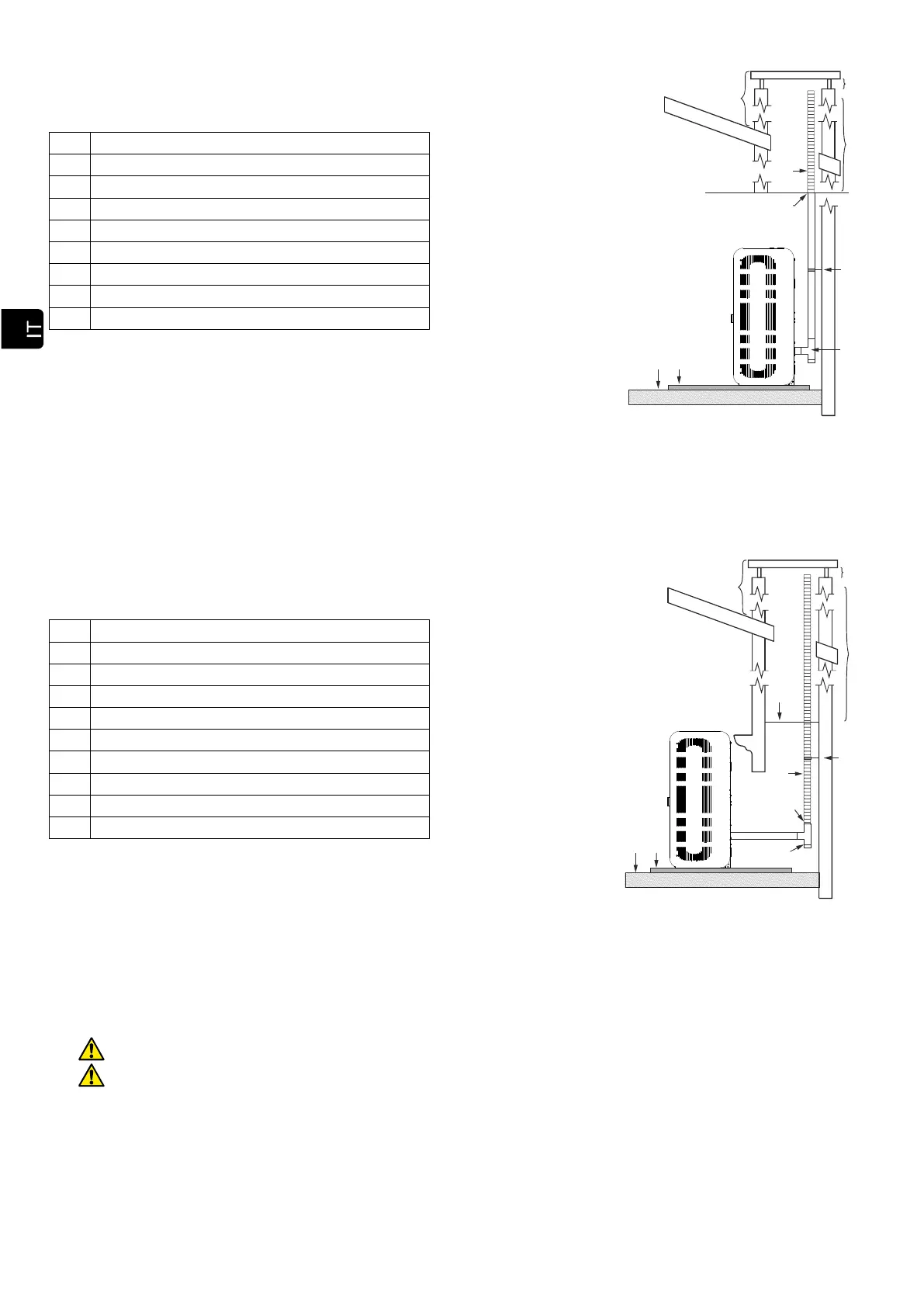

4.29. Tubi DIFLUX.
Si collegano la uscita gasi el’entrata d’aria di combustione al tubo concentrico “Diflux”. A seguito
dell’ammissione d’aria che si trova direttamente al esterno, il resto delle tranche devono essere in tubi di
doppia parete.
Collare di fissaggio in acciaio inox.
Protezione non infiammabile.
Tubo in acciaio inossidabile flessibile
Manicotto d’unione tra flessibile e rigido
Deve superare di 1 metro il tetto
Se superiore a 4 m aumentare le dimensioni
Collare di fissaggio in acciaio inox.
Protezione non infiammabile.
Tubo in acciaio inossidabile
Manicotto d’unione tra flessibile e rigido.
Deve superare di 1 metro il tetto
m aumentare le dimensioni
