76

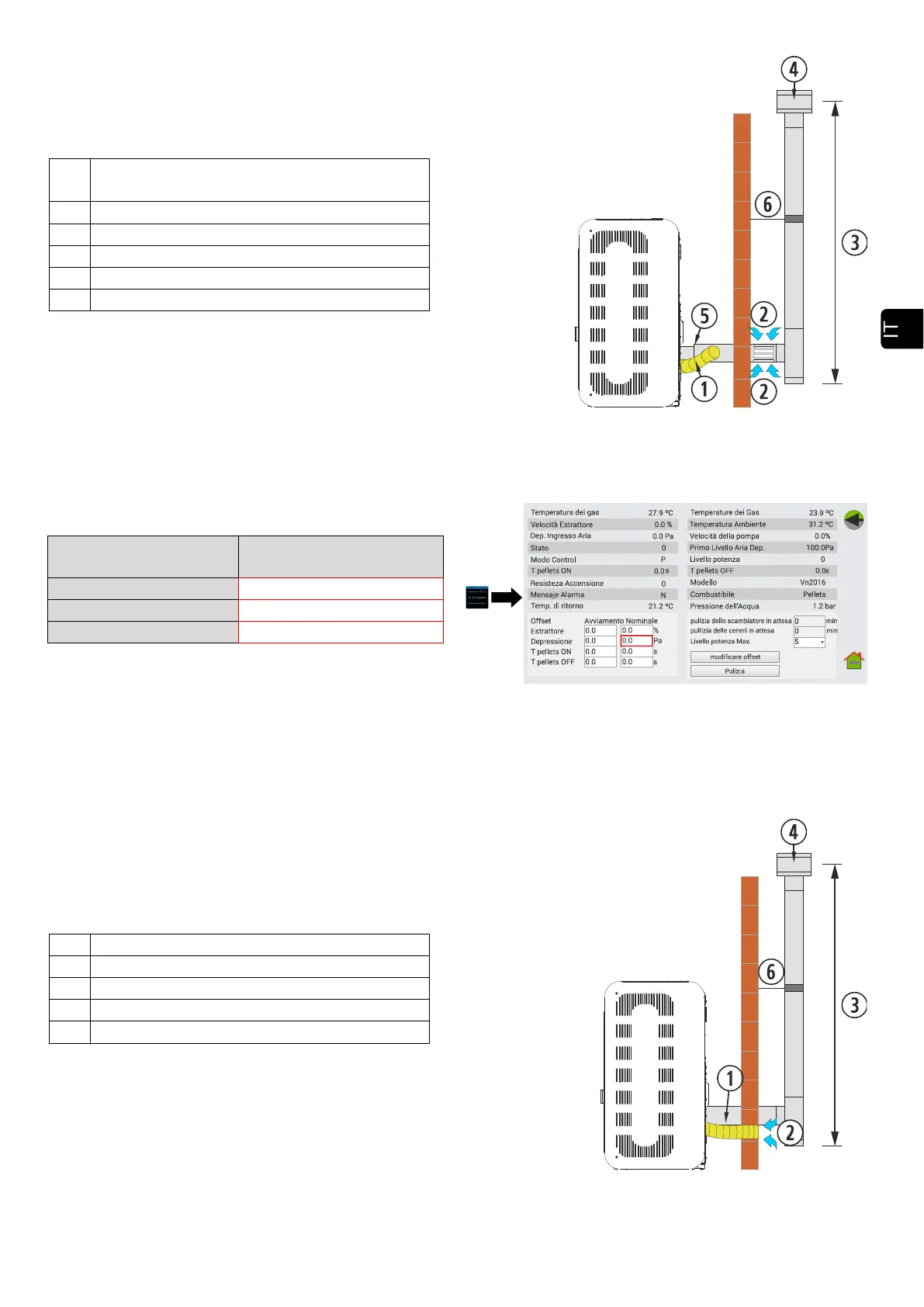

Figura 12
Nel modello Moon si raccomanda modificare l’offset di depressione in funzione dei tranche di tubo installate.
Vedi figura come segue:
Tranche di tubi
uscita gasi
Adeguamento Offset
“depressione” (PA)*
≤ 3m
+ 5.0
4m
+ 8.0
> 4m
+8.0
≥ Ajuste ≤ +14.0
Figura 13
* Verificare modifica sul offset con la stufa lavorando a livello 1 e 9 per un'ora, controllando la corretta
combustione della stufa (senza presenza di fumi, senza depressione eccessiva, ecc).
4.30. Aspirazione aria collegato direttamente all'esterno.
Figura 14

Collegamento stufa entrata d’aria di
combustione.

E
ntrata d’aria di combustione.

Uscita gasi
≥2m. Tubi doppia parete al esterno.

Copertura contro il vento

Connessione stufa
uscita gasi combustione

Cinghia di
fissaggio di acciaio inossidabile.

Connessione
entrata aria combustione.

Ammissione aria di
combustione dal esterno.

Uscita gasi
≥2m.

Copertura contro il vento.

Cinghia di
fissaggio di acciaio inossidabile.
