4.2.2 Steuer- Ein- und Ausgänge EMP KKS / II / III

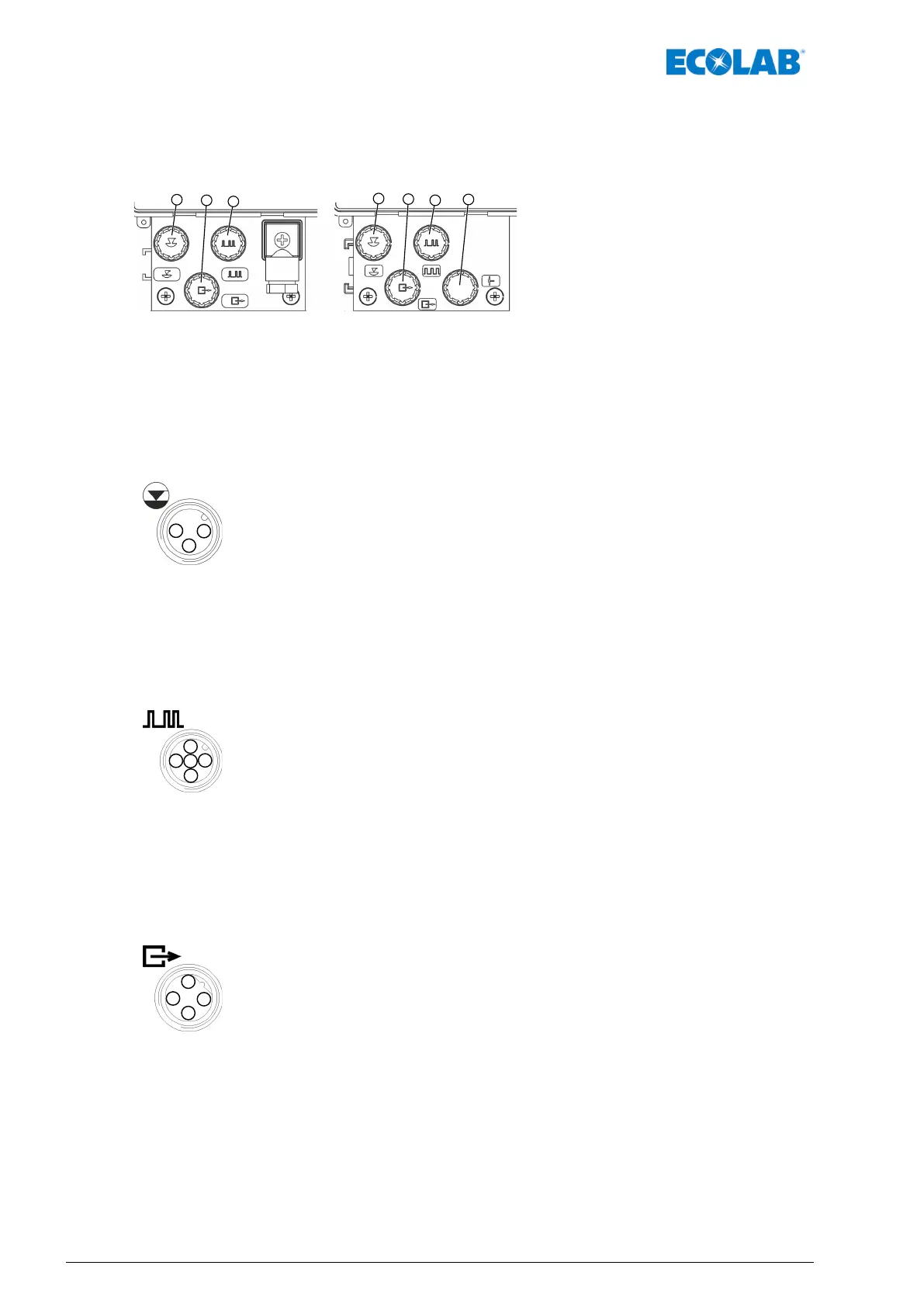

4.2.2.1 EMP KKS / II / III Übersicht
EMP KKS & EMP II EMP III
I
III
II
I
III
II
IV
I
Eingang für Niveauvorwarnung und
Niveau-Leermeldung
II
Eingang für Impuls, Normsignal,
Dosiersperre, Charge,
Dosierüberwachung
III
Ausgang für Niveauvorwarnung,
Niveau- Leermeldung, Alarm,
Hubsignal
IV
Eingang für
Membranbruchüberwachung
4.2.2.2 EMP KKS / II / III Anschlussbelegung Steckplatz I (Stecker 3-polig)
Eingang für Niveauvorwarnung und Leermeldung
1
3
4
Pin Anschlusskabel Belegung
1 braun Eingang Niveauvorwarnung
3 blau Eingang Niveau-, Leermeldung
4 schwarz GND (┴)
4.2.2.3 EMP KKS / II / III Anschlussbelegung Steckplatz II (Stecker 5-polig)
Eingang für Impuls, Normsignal, Dosiersperre, Charge, Dosierüberwachung
1
2
3
4
5
Pin Anschlusskabel Belegung
1 braun Ausgang 5 V, DC (belastbar mit max. 50 mA)
2 weiß
Impulseingang
(auch als Charge / Dosierüberwachung konfigurierbar)
3 blau
Eingang Dosiersperre
(auch als Charge / Dosierüberwachung konfigurierbar)
4 schwarz GND (┴)
5 grau Eingang Normsignal 0/4...20 mA
4.2.2.4 EMP KKS / II / III Anschlussbelegung Steckplatz III (Stecker 4-polig)
Ausgang für Niveauvorwarnung, Niveau- Leermeldung, Alarm, Hubsignal
1
2
3
4
Pin Anschlusskabel Belegung
1 braun Ausgang Niveauvorwarnung, Niveau-Leermeldung und Alarm (+)
2 weiß Ausgang Niveauvorwarnung, Niveau-Leermeldung und Alarm (-)
3 blau Ausgang Hubsignal (+)
4 schwarz Ausgang Hubsignal (-)
Geräteinstallation
14MAN033535 Rev. 06-04.2020
