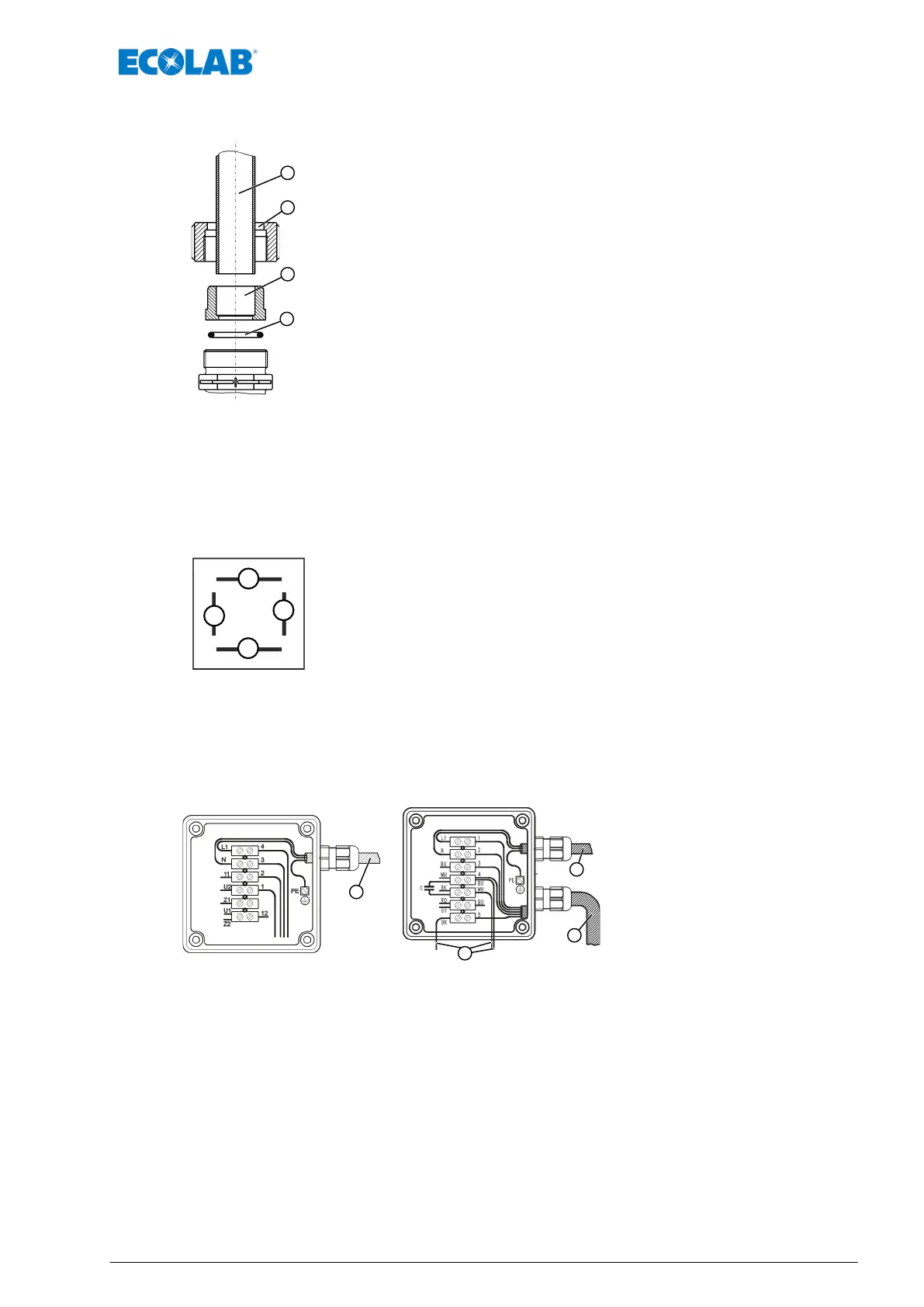

Rohranschluss
1 Rohr
2 Überwurfmutter
3 Einlegeteil
4 O-Ring
n Rohr (Pos. 1) gerade abschneiden.
n Überwurfmutter (Pos. 2) über Rohr schieben.
n Rohr mit Einlegeteil (Pos. 3) verschweißen bzw. verkleben.
n O-Ring (Pos. 4) in Nut von Saug-/ bzw. Druckventil legen.
n Überwurfmutter festziehen.
4.2 Elektrische Anschlüsse
4.2.1 Netzanschluss
EMP KKS & EMP II
L1 Phase / Außenleiter
PE Schutzleiter
N Neutralleiter
* Nicht belegt
Anordnung siehe Abb. 2, Pos. 13.
EMP III & EMP IV
EMP III EMP IV
1 Netzleitung
2
Verbindungsleitung zur
Steuerplatine (im
Pumpengehäuse)
3
Anschlussleitung zur
Anlaufelektronik (im
Klemmenkastendeckel)
Anordnung EMP III siehe Abb. 3, Pos. 15.
Anordnung EMP IV siehe Abb. 3, Pos. 15
Geräteinstallation
13 MAN033535 Rev. 06-04.2020
