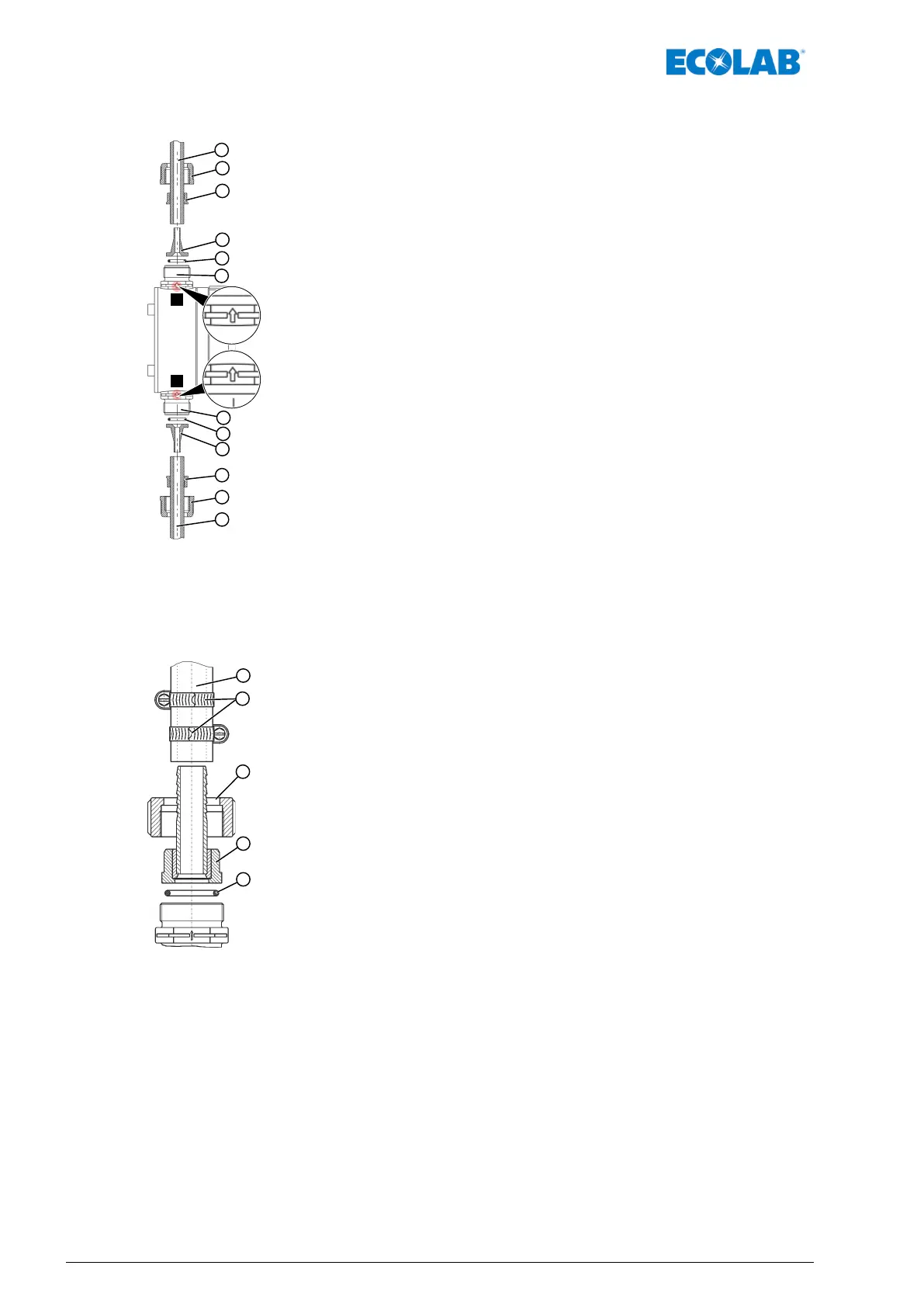

4.1.3 Hydraulische Anschlüsse - EMP III
1 Dosierschlauch
2 Überwurfmutter
3 Spannteil
4 Kegelteil
5 O-Ring
6 Druckventil
7 Saugventil
P Druckseite
S Saugseite
n Schlauch gerade abschneiden.
n Überwurfmutter (Pos. 2) und Spannteil (Pos. 3) über Schlauch (Pos. 1) schieben
und Schlauch bis zum Anschlagbund auf Kegelteil (Pos. 4) stecken.
n O-Ring (Pos. 5 ) in Ventilnut legen und Überwurfmutter festziehen.
4.1.4 Hydraulische Anschlüsse - EMP IV
Schlauchanschluss
1 Schlauch
2 Schlauchklemme
3 Überwurfmutter
4 Schlauchtülle mit Einlegeteil (verschweißt)
5 O-Ring
n Schlauch (Pos. 1) gerade abschneiden.
n O-Ring (Pos. 5) in Nut von Saug-/ bzw.Druckventil legen.
n Schlauchtülle (Pos. 4) mit Überwurfmutter (Pos. 3) festziehen.
n Schlauchklemmen (Pos. 2) über Schlauch schieben.
n Schlauch über Schlauchtülle schieben (hierbei kann es notwendig sein den
Schlauch in heißem Wasser anzuwärmen).
n Schlauchklemmen festziehen.
Geräteinstallation
12MAN033535 Rev. 06-04.2020
