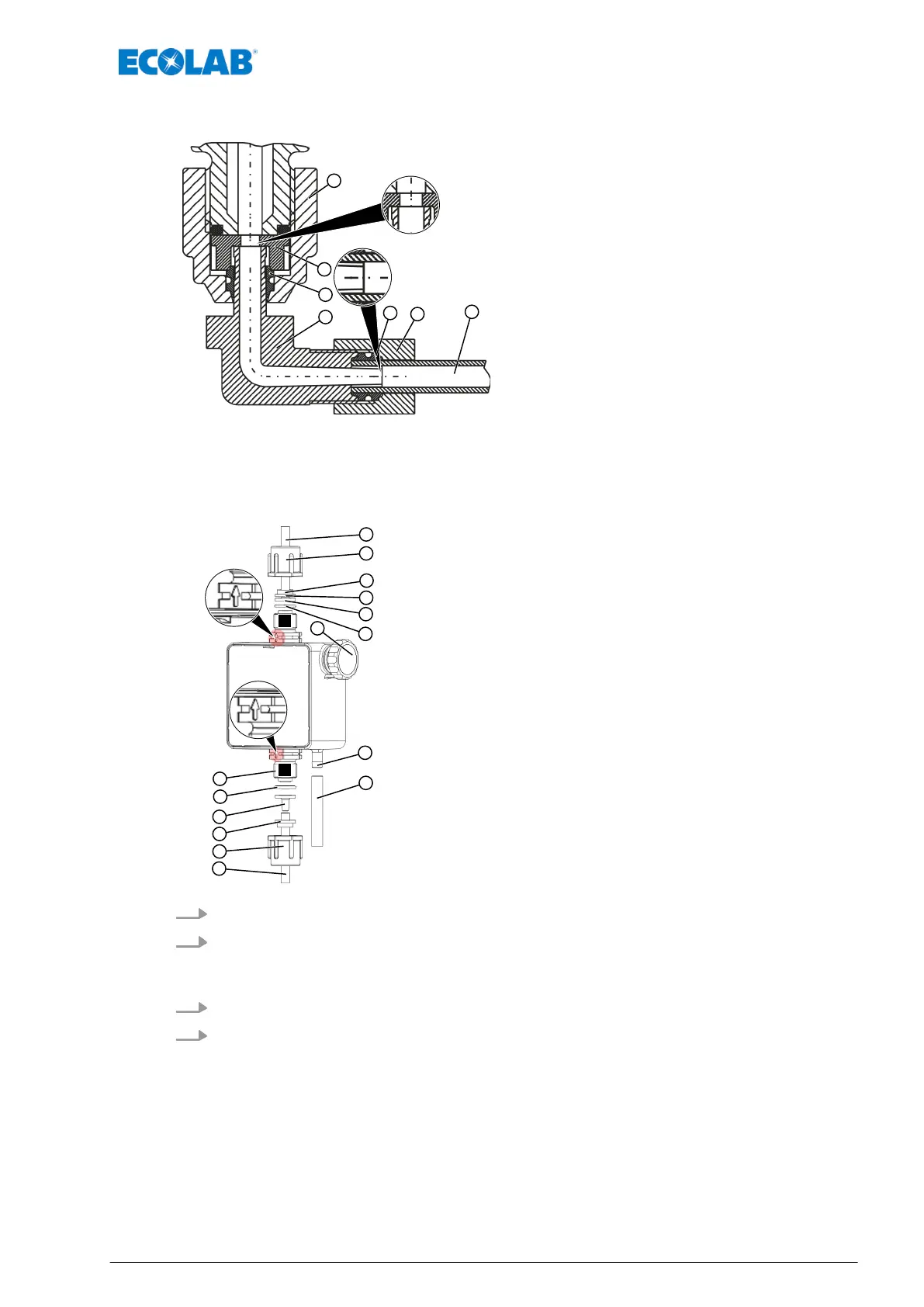

Dosierleitung
1
2
3
4
5
6
7
1 Dosierschlauch
2 Überwurfmutter
3 Quetschring
4 Abgewinkeltes Anschlussrohr
5 Quetschring
6 Anschlussstück
7 Überwurfmutter
n Dosierschlauch (Pos. 1) gerade abschneiden.
n Überwurfmutter (Pos. 2) und Quetschring (Pos. 3)
aufschieben.
n Abgewinkeltes Anschlussrohr (Pos. 4) durch
Quetschring (Pos. 5) auf Anschlussstück (Pos. 6)
bis zum Anschlag aufstecken
n Überwurfmutter (Pos. 7) per Hand anziehen.
n Gewünschte Winkelposition durch Lockern der
Überwurfmutter (Pos. 7) einstellen und wieder
festziehen.
4.1.2 Hydraulische Anschlüsse - EMP II
1
2
3
4
5
6
7
S
8
9
10
11
12
13
14
15
P
1 Dosierschlauch
2 Überwurfmutter
3 Spannteil
4 Kegelteil
5 O-Ring-Druckseite (Dosierung)
6 Druckventil
7 Entlüftungsschraube
8 Entlüftungsanschluss
9 Entlüftungsschlauch (nicht im Lieferumfang)
10 Saugventil
11 O-Ring-Saugseite
12 Kegelteil
13 Spannteil
14 Überwurfmutter
15 Dosierschlauch
P Druckseite
S Saugseite
1. Schlauch gerade abschneiden.
2. Überwurfmutter (Pos. 2 und 14) und Spannteil (Pos. 3 und 13) über Schlauch
(Pos. 1 und 15) schieben und Schlauch bis zum Anschlagbund auf Kegelteil
(Pos. 4 und 12) stecken.
3. O-Ring (Pos. 5 und 11) in Ventilnut legen und Überwurfmutter festziehen.
4. Zur einfachen Entlüftung der Dosierpumpe sollte der Entlüftungsanschluss (Pos. 8)
über eine separate Leitung (Pos. 9) in den Dosiermittelbehälter zurückgeführt
werden.
Geräteinstallation
11 MAN033535 Rev. 06-04.2020
