4 Geräteinstallation
Personal:
n
Mechaniker
n
Elektrofachkraft
n
Servicepersonal
n
Fachkraft
Schutzausrüstung:
n
Schutzbrille
n
Chemikalienbeständige Schutzhandschuhe
n
Sicherheitsschuhe
HINWEIS!
Detailierte Hinweise über die Anordnung von Dosierpumpe,
Druckhalteventil, Impfventil ect. und über Ausführung und Verlegung der
Schlauchleitungen finden Sie in der jeweiligen Bedienungsanleitung unter
Ä
Kapitel 2.1 „Hinweise zu Betriebsanleitungen“ auf Seite 4!
4.1 Hydraulische Anschlüsse
4.1.1 Hydraulische Anschlüsse - EMP KKS

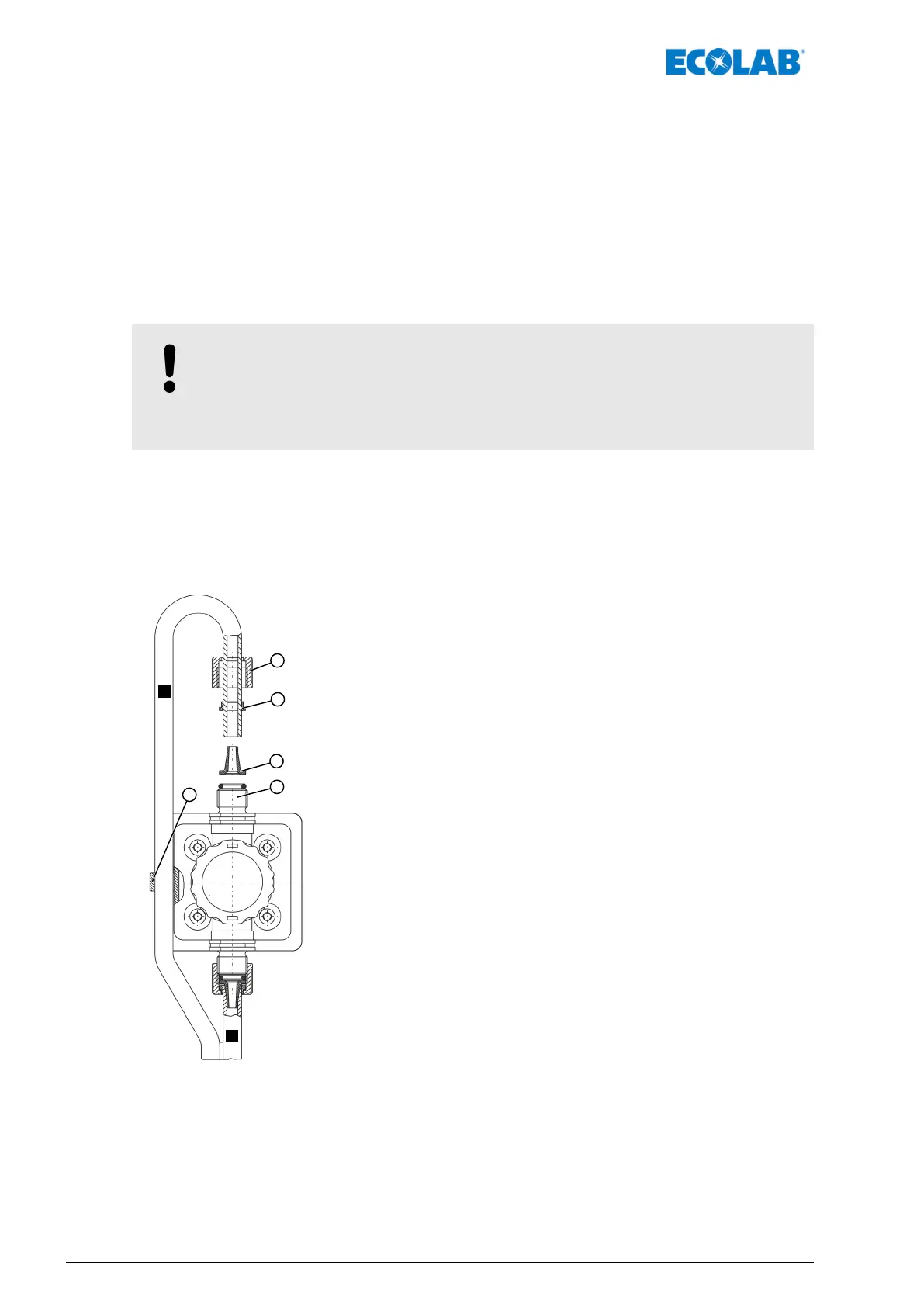

Saug- und Rücklaufleitung
1 Überwurfmutter
2 Spannteil
3 Kegelteil
4 O-Ring
5 Fixierbohrung
R Rücklaufleitung
S Saugleitung
n Duo-Schlauch trennen und Verbindungsstege entfernen.
n Je nach Anschlussort (Saugseite oder Rücklaufseite) unterschiedlich
lang ablängen (Schlauch gerade abschneiden).
n Schlauch für die Rücklaufleitung durch Fixierbohrung (Pos. 5) schieben.
n Überwurfmutter (Pos. 1) und Spannteil (Pos. 2) über Schlauch schieben.
n Kegelteil (Pos. 3) bis zum Anschlagbund aufstecken.
n O-Ring (Pos. 4) in Ventilnut legen und Überwurfmutter per Hand
festziehen.
Geräteinstallation
10MAN033535 Rev. 06-04.2020
