3.2 EMP III E60 und EMP IV E60
1
2
3
4
4
5
5
6
7
8
9
10
11
11
12
12
A
A
1
2
5
3
11
12
4
11
12
4
5
10
6
7
8
9

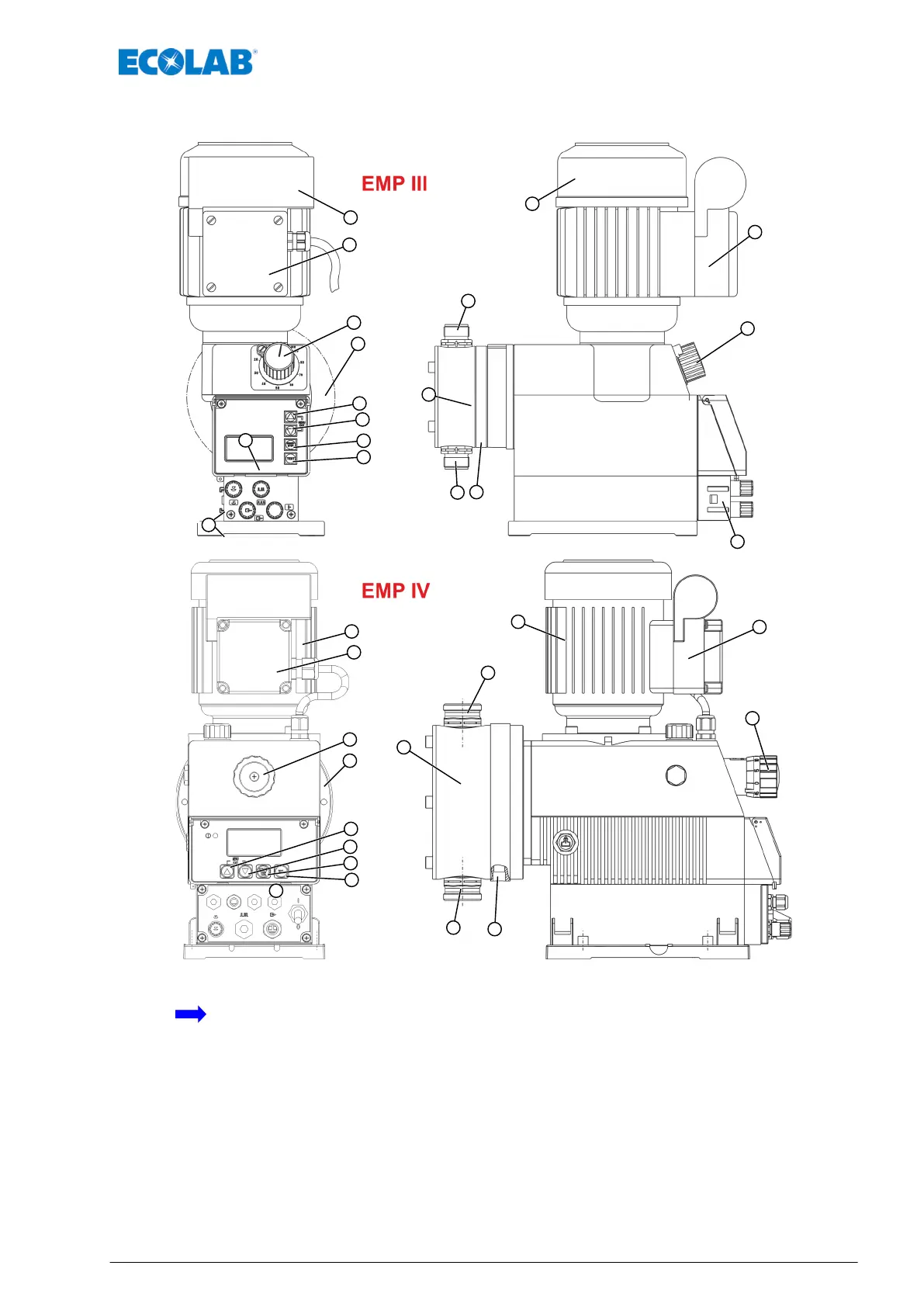

Abb. 3: Aufbau EMP III E60 und EMP IV E60
Fliessrichtung des Dosiermediums
1 Membranbruchablauf
2 Saugventil
3 Druckventil
4 Drehknopf für Hublängeneinstellung
5 Pumpenkopf
6 Menu/Exit, Pfeil nach oben Taste
7 Menu/Exit, Pfeil nach unten Taste
8 Start/Stop – Taste (Enter Funktion)
9 Test – Taste
10 Grafik Display
11 Motor (nur EMP III und EMP IV)
12 Klemmbox (nur bei EMP III und EMP IV)
A Schiene zum Anschluss der Dongle-Box
Aufbau
9 MAN033535 Rev. 06-04.2020
