3 Structure
3.1 EMP KKS E60 et EMP II E60
1
2
3
4
5
6
7
8
9
10
11
13
A
2
3
4 6
5
A
1
A
13
7
8
9
10
4
2
6
5
12
3
11
12
1
2
5 3
13
13

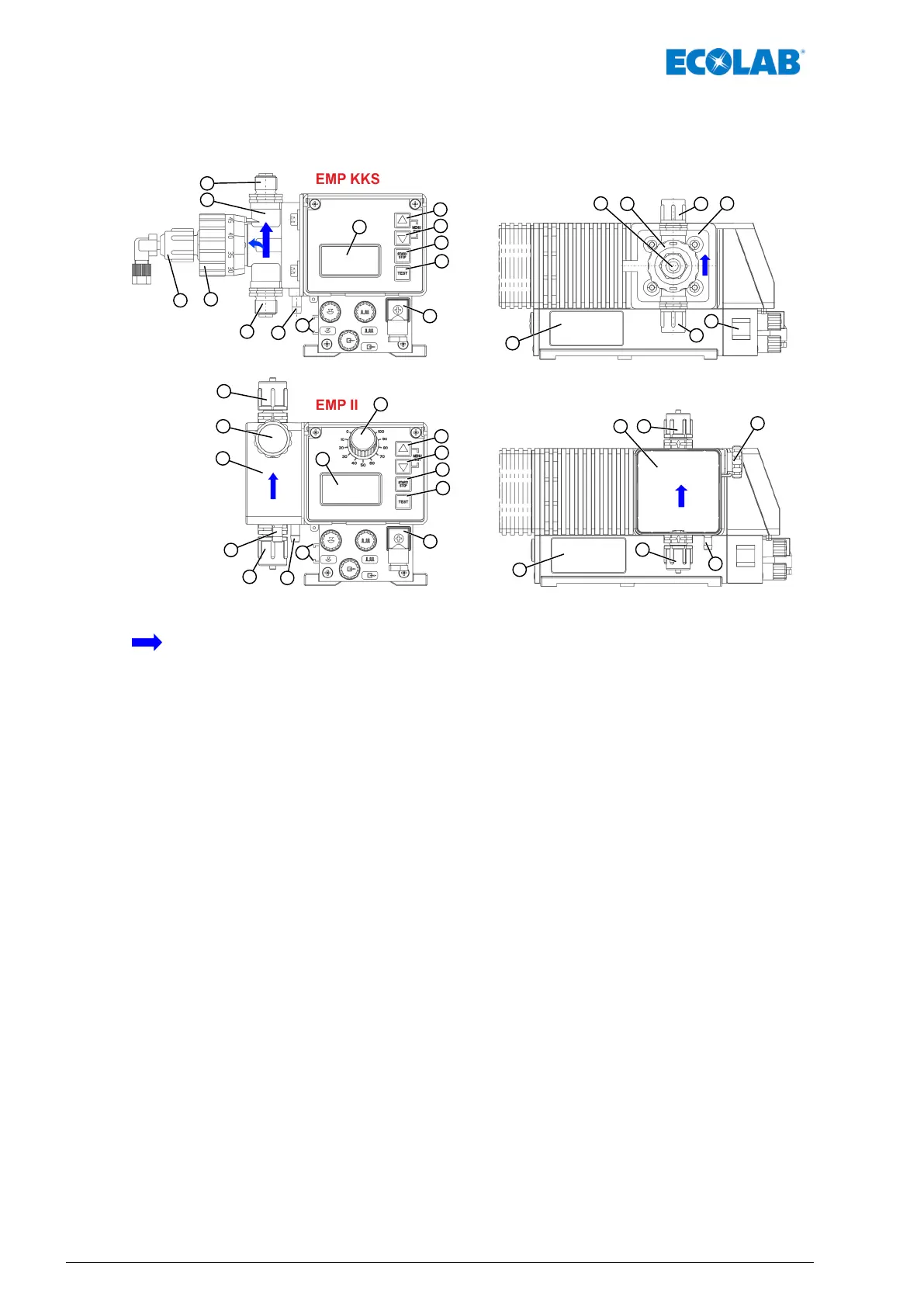

Fig. 2 : Structure EMP KKS E60 et EMP II E60
Sens d’écoulement de la matière de dosage
1 Ecoulement en cas de rupture de membrane
2 Soupape d’aspiration
3 Soupape de pression
4 Bouton tournant pour le réglage
de la longueur de course
5 Tête de pompe
6 Raccord de retour
(retour au réservoir, seulement EMP KKS!)
7 Menu/Exit, touche « flèche vers le haut »
8 Menu/Exit, touche « flèche vers le bas »
9 Touche Start/Stop (marche/arrêt) (fonction Enter)
10 Touche de test
11 Afficheur graphique
12 Vis de purge d'air (EMP II uniquement)
13 Raccordement au secteur
A Glissière pour la connexion du module
de protection sous boîtier (Dongle-Box)
Structure
8MAN033535 Rev. 06-04.2020
