3.2 EMP III E60 et EMP IV E60
1
2
3
4
4
5
5
6
7
8
9
10
11
11
12
12
A
A
1
2
5
3
11
12
4
11
12
4
5
10
6
7
8
9

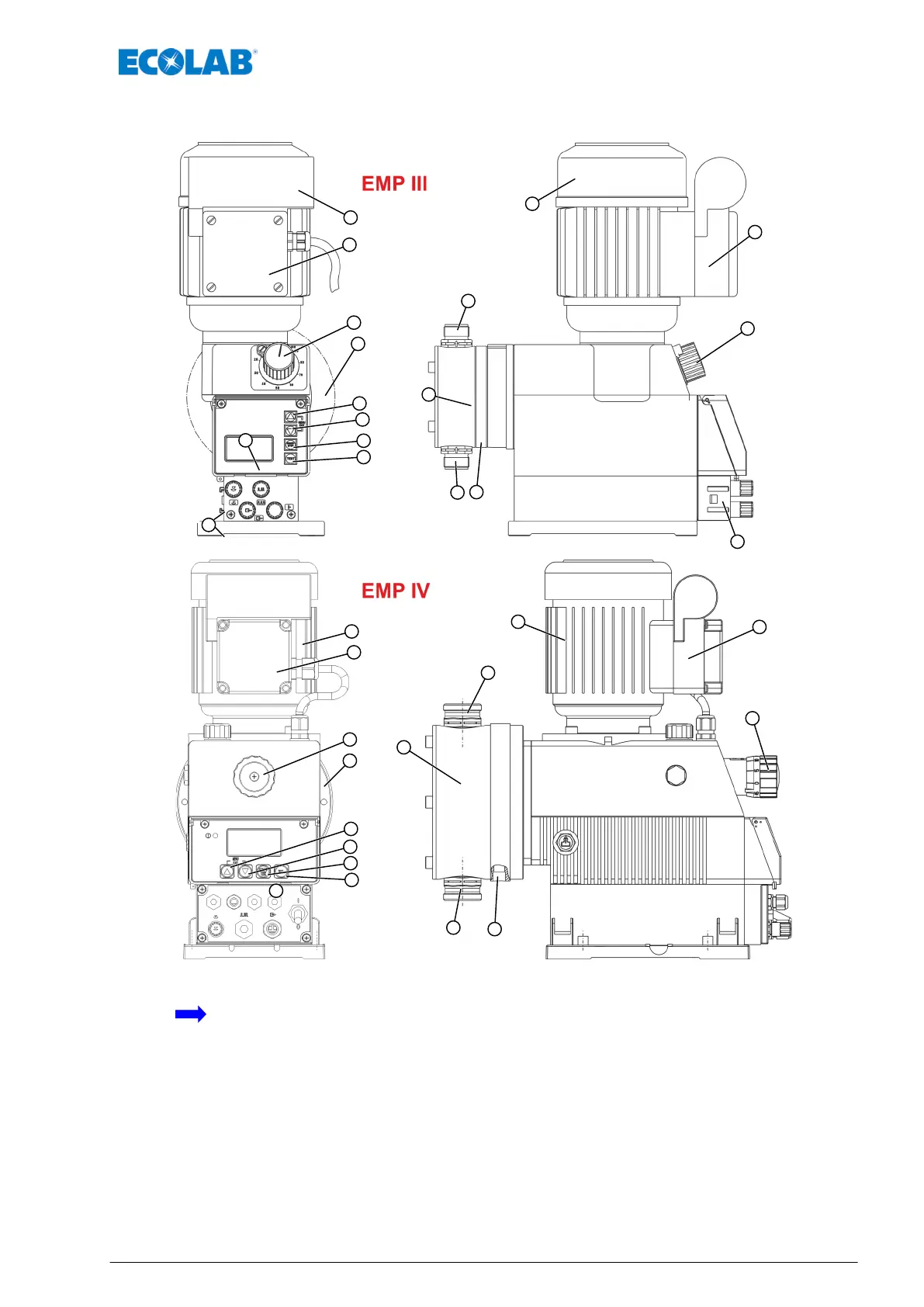

Fig. 3 : Structure EMP III E60 et EMP IV E60
Sens d’écoulement de la matière de dosage
1 Ecoulement en cas de rupture de membrane
2 Soupape d’aspiration
3 Soupape de pression
4 Bouton tournant pour le réglage
de la longueur de course
5 Tête de pompe
6 Bouton Menu/Exit, flèche vers le haut
7 Bouton Menu/Exit, flèche vers le bas
8 Touche Start/Stop (marche/arrêt) (fonction Enter)
9 Touche de test
10 Afficheur graphique
11 Moteur (EMP III et EMP IV uniquement)
12 Boîte à bornes (uniquement pour EMP III et EMP IV)
A Glissière pour la connexion du module
de protection sous boîtier (Dongle-Box)
Structure
9 MAN033535 Rev. 06-04.2020
