4 Installation de l’appareil
Personnel :
n
Mécanicien
n
Électricien
n
Personnel d'entretien
n
Personne qualifiée
Équipement de protection :
n
Lunettes de protection
n
Gants de protection résistant aux produits chimiques
n
Chaussures de sécurité
REMARQUE !
Des informations détaillées concernant l’implantation de la pompe doseuse,
de la soupape de maintien de pression, de la soupape d’injection, etc. et
concernant la conception et l’installation des tuyauteries figurent dans
chaque notice technique au
Ä
Chapitre 2.1 « Remarques sur le mode
d'emploi » à la page 4!
4.1 Raccords hydrauliques
4.1.1 Raccords hydrauliques - EMP KKS

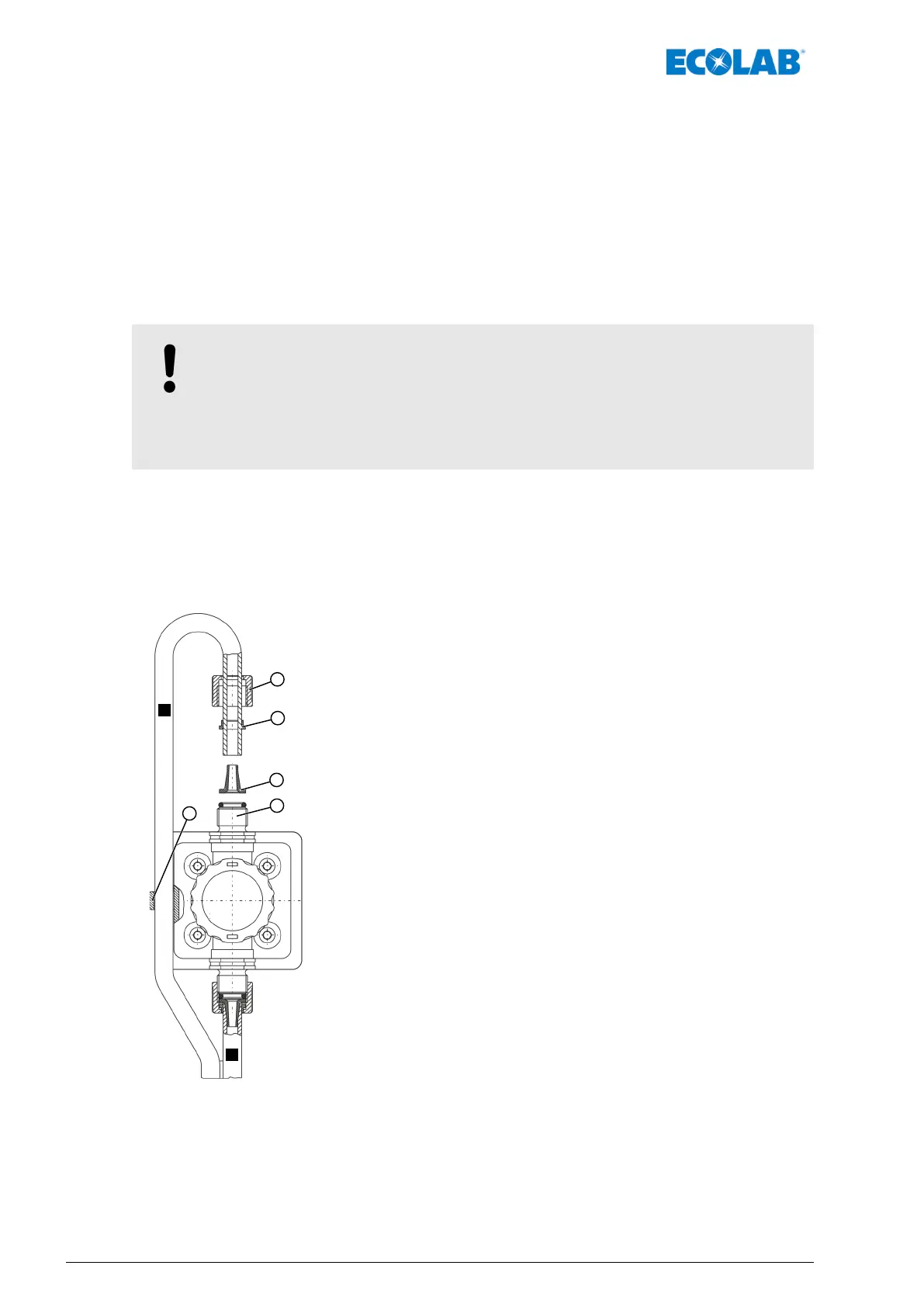

Conduite d’aspiration et de la conduite de pression
1 Ecrou-raccord
2 Pièce de serrage
3 Pièce conique
4 Joint torique
5 Perçage de fixation
R Tuyau de retour
S Tuyau d'aspiration
n Séparer le tuyau duo, le couper en suivant le schéma et enlever les
segments de raccordement.
n Couper à des longueurs différentes selon l'emplacement du raccord
(côté aspiration ou côté refoulement) (couper le tuyau droit).
n Glisser le flexible de la conduite de retour dans l’orifice de fixation
(Pos. 5).
n Pousser l’écrou-raccord (Pos. 1) et les pièces à pression (Pos. 2) sur le
tuyau d’aspiration.
n Enficher le raccord (Pos. 3) jusqu’au collet de butée.
n Mettre l’anneau noethérien (Pos. 4) dans l’encoche soupape et serrer
l’écrou-raccord à la main.
Installation de l’appareil
10MAN033535 Rev. 06-04.2020
