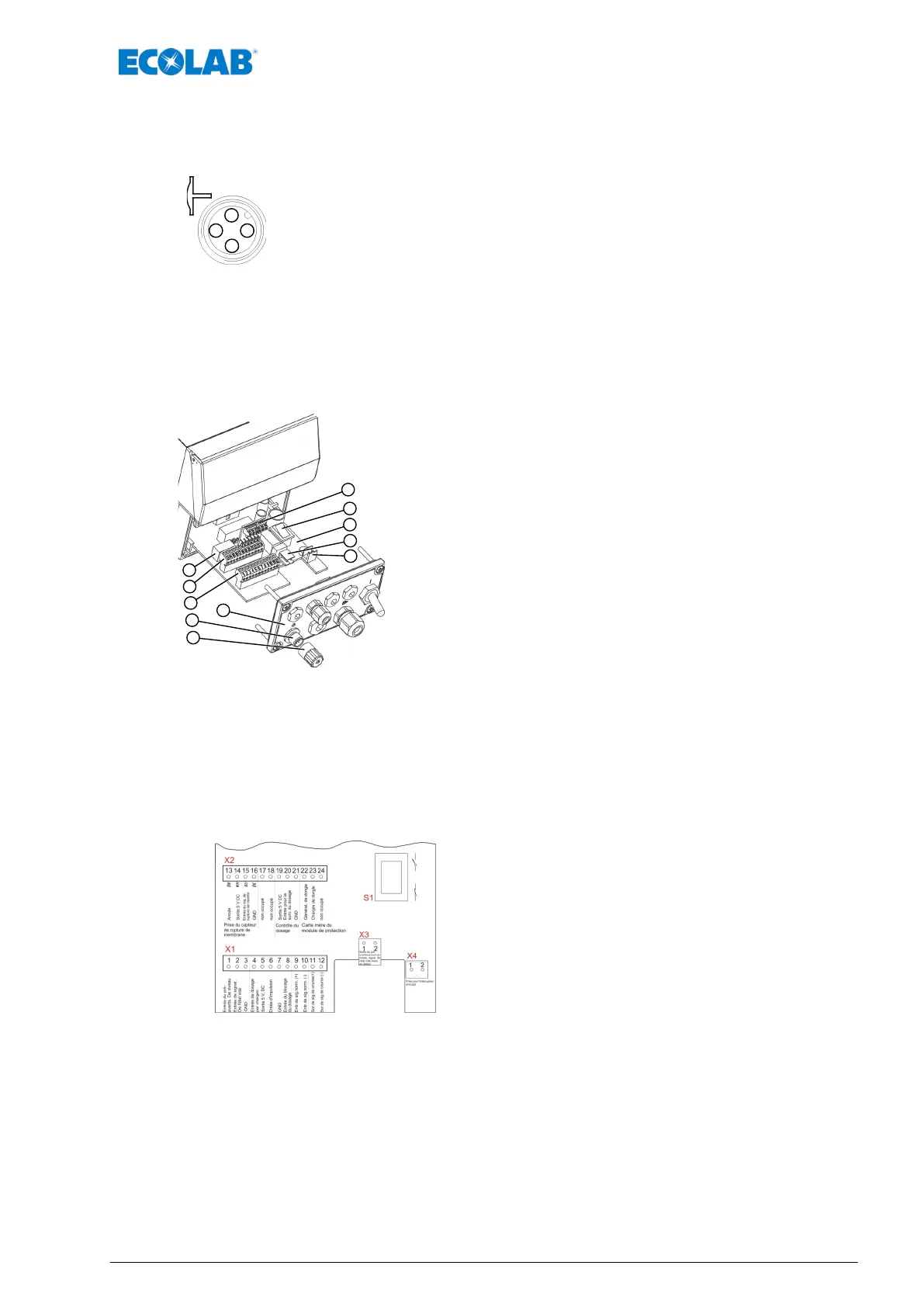

4.2.2.5 EMP III Affectation des connexions - emplacement enfichable III (à 4 broches)
Entrée de surveillance de rupture de membrane (seulement EMP III)
1
2
3
4
Pin Mise en état d'occupation
1 Sortie 5 V, DC (peut recevoir une intensité maximale de 50 mA)
2 non occupé
3 Entrée de surveillance de rupture de membrane
4 GND (┴)
4.2.3 EMP IV Commande entrées et sorties
Vue d'ensemble de la carte de contrôle
1
2
3
4
5
6
7
8
9
10
11
1 Commutateur (sans fonction !)
2 Bornier de raccordement (X2)
3 Bornier de raccordement (X1)
4 Prise de la lance d’aspiration
5 Capuchon de recouvrement
6 Plaque frontale
7 Prise du commutateur de marche/arrêt
8 Bornier de raccordement (X3)
9 Carte mère
10
Commutateur de sélection - contact de signalisation de l’état vide.
Sélection de la fonction de contact (travail/repos) du relais de
signalisation de l’état vide ou du relais de signalisation des défauts
11 Carte mère du module de protection E60 à l’état monté
La plaque frontale (Pos. 6) doit être retirée afin d’accéder au
compartiment des bornes pour les signaux de commande et de sortie.
Il est possible d’extraire la carte mère (Pos. 9) avec les borniers de
raccordement (Pos. 2, 3, 7 et 8) quelque peu du carter de pompe et de
débrancher les bornes.
Pour le raccordement d'une lance d'aspiration, le connecteur (Pos. 4) est prévu à l'avant. Si aucune lance
d'aspiration n'est utilisée, le capuchon (Pos. 5) fourni avec les ponts intégrés doit être fixé. Avec le sélecteur
(pos. 10), le contact du relais de signalisation de défaut ou de signalisation de défaut vide peut être commuté
de la fonction normalement ouverte à la fonction normalement fermée.
4.2.3.1 EMP IV Vue d’ensemble du bloc de jonction
Pin Voir
X1
Ä Chapitre 4.2.3.2 « EMP IV Fonction des broches
Bornier X1 » à la page 16
X2
Ä Chapitre 4.2.3.3 « EMP IV Fonction des broches
Bornier X2 » à la page 16
X3
Ä Chapitre 4.2.3.4 « EMP IV Fonction des broches
Bornier X3 » à la page 16
X4
Voir mode d'emploi Art. N° 417101799 EMP IV.
S
Installation de l’appareil
15 MAN033535 Rev. 06-04.2020
