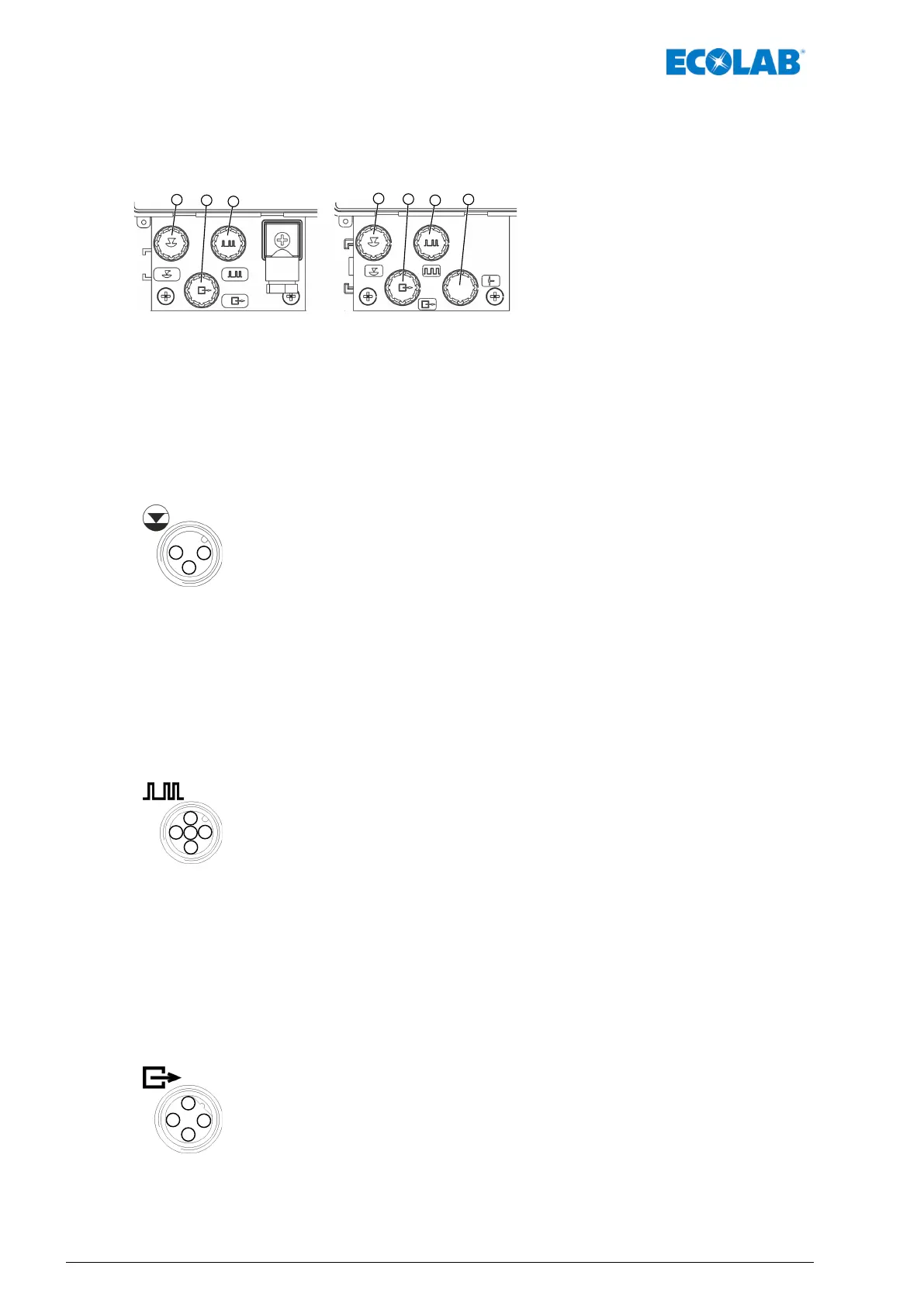

4.2.2 Commande entrées et sorties EMP KKS / II / III
4.2.2.1 EMP KKS / II / III Aperçu
EMP KKS & EMP II EMP III
I
Entrée du pré-avertissement de
niveau et de la signalisation
de l’état vide
II
Entrée du signal d’impulsion, du
signal normalisé, du blocage du
dosage, de la charge et de la
surveillance du dosage
III
Sortie de pré-avertissement de
niveau, signal « vide », alarme, signal
de course
IV
Entrée de surveillance de rupture
de membrane
4.2.2.2 EMP KKS / II / III Affectation des connexions - emplacement enfichable I
(à 3 broches)
Entrée du pré-avertissement de niveau et de la signalisation de l’état vide
Pin Couleur de brin Mise en état d'occupation
1 brun Entrée de pré-avertissement de niveau
3 bleu Entrée de signalisation d’état vide
4 noir GND (┴)
4.2.2.3 EMP KKS / II / III Affectation des connexions - emplacement enfichable II
(à 5 broches)
Entrée du signal d’impulsion, du signal normalisé, du blocage du dosage, de la
charge et de la surveillance du dosage
Pin Couleur de brin Mise en état d'occupation
1 brun Sortie 5 V, DC (peut recevoir une intensité maximale de 50 mA)
2 blanc
Entée d’impulsion
(également configurable comme entrée de charge ou de
surveillance de dosage)
3 bleu
Entée de blocage de dosage
(également configurable comme entrée de charge ou de
surveillance de dosage
4 noir Terre GND (┴)
5 gris Entrée de signal normalisé 0/4...20 mA
4.2.2.4 EMP KKS / II / III Affectation des connexions - emplacement enfichable III
(à 4 broches)
Sortie de pré-avertissement de niveau, signal « vide », de l’alarme et du signal de
course
Pin Couleur de brin Mise en état d'occupation
1 brun Sortie de pré-avertissement de niveau, signal vide et alarme (+)
2 blanc Sortie de pré-avertissement de niveau, signal vide et alarme (-)
3 bleu La sortie du signal de course (+)
4 noir La sortie du signal de course (-)
Installation de l’appareil
14MAN033535 Rev. 06-04.2020
