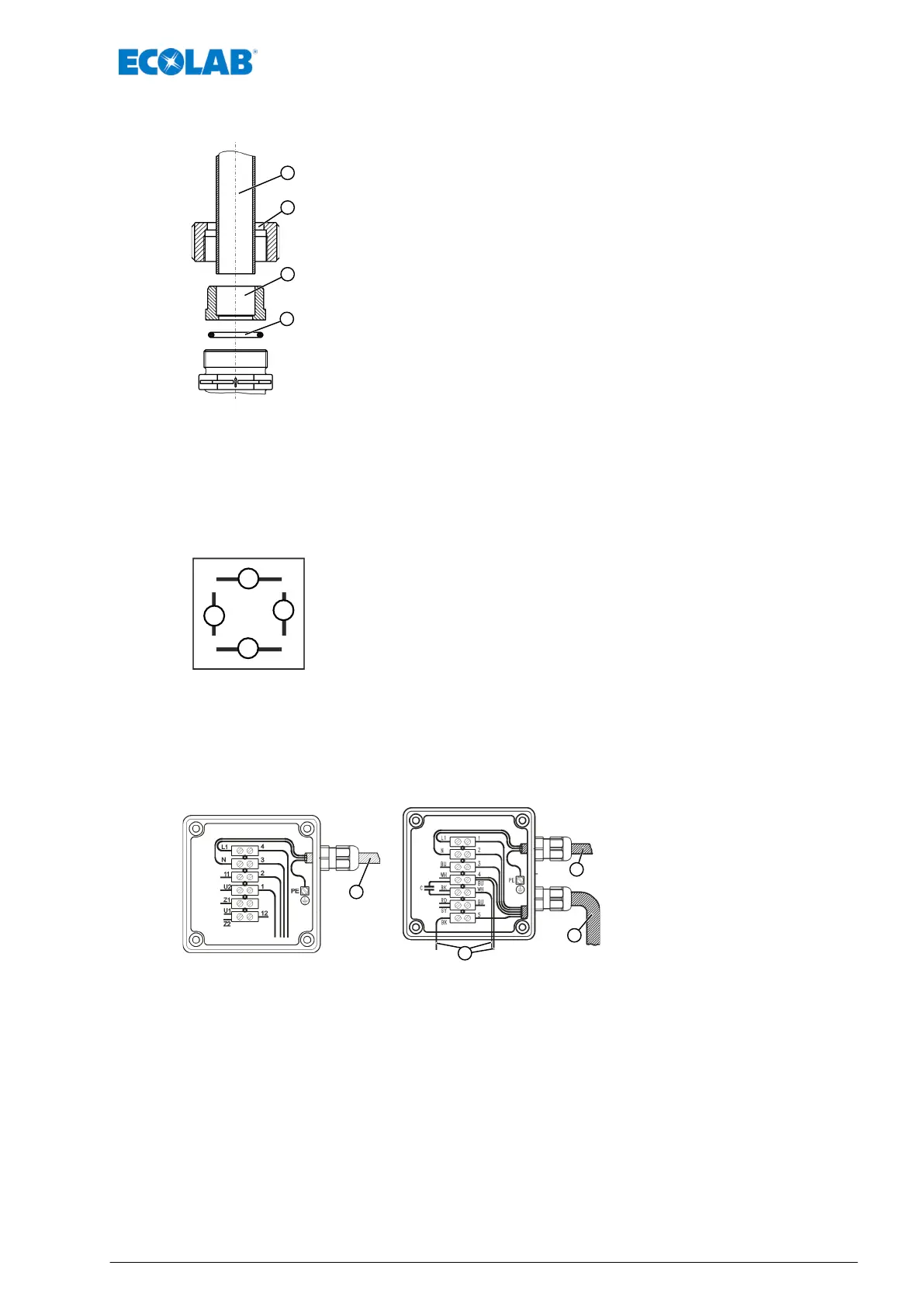

Raccord de tube
1
2
3
4
1 Tuyauterie
2 Ecrou-raccord
3 Pièce d’insertionEinlegeteil
4 Joint torique
n Sectionner la tuyauterie (Pos. 1) en coupe droite et l’ébavurer.
n Pousser l’écrou-raccord (Pos. 2) sur la tuyauterie.
n Souder ou coller le tube avec la pièce à insérer (Pos. 3).
n Placer le joint torique (Pos. 4) dans la rainure de la soupape d’aspiration ou de
la soupape de pression.
n Visser l’écrou-raccord à bloc.
4.2 Connexions électriques
4.2.1 Connexion au réseau
EMP KKS & EMP II
L1
PE
N
*
L1 Conducteur extérieur / phase
PE Conducteur de protection
N Conducteur neutre
* non affecté
Pour l’implantation, voir Fig. 2 , Pos. 13.
EMP III & EMP IV
EMP III EMP IV
1
1
2
3
1 Conducteur de réseau
2
Ligne de connexion à la platine
de commande
(dans le boîtier de pompe)
3
Raccordement à l’électronique
de démarrage
(dans le couvercle de la boîte à bornes)
Pour l’implantation EMP III, voir Fig. 3 , Pos. 15.
Pour l’implantation EMP IV, voir Fig. 3 , Pos. 15
Installation de l’appareil
13 MAN033535 Rev. 06-04.2020
