PT
25
Peso indicativo
da bomba
de calor cheia
Capacidade
Gama
Massa
25 L 45 kg
40 L 70 kg
65 L
Plana
Quadrada
100 kg
80 L 120 kg
75 L 105 kg
100 L 135 kg
150 L 200 kg

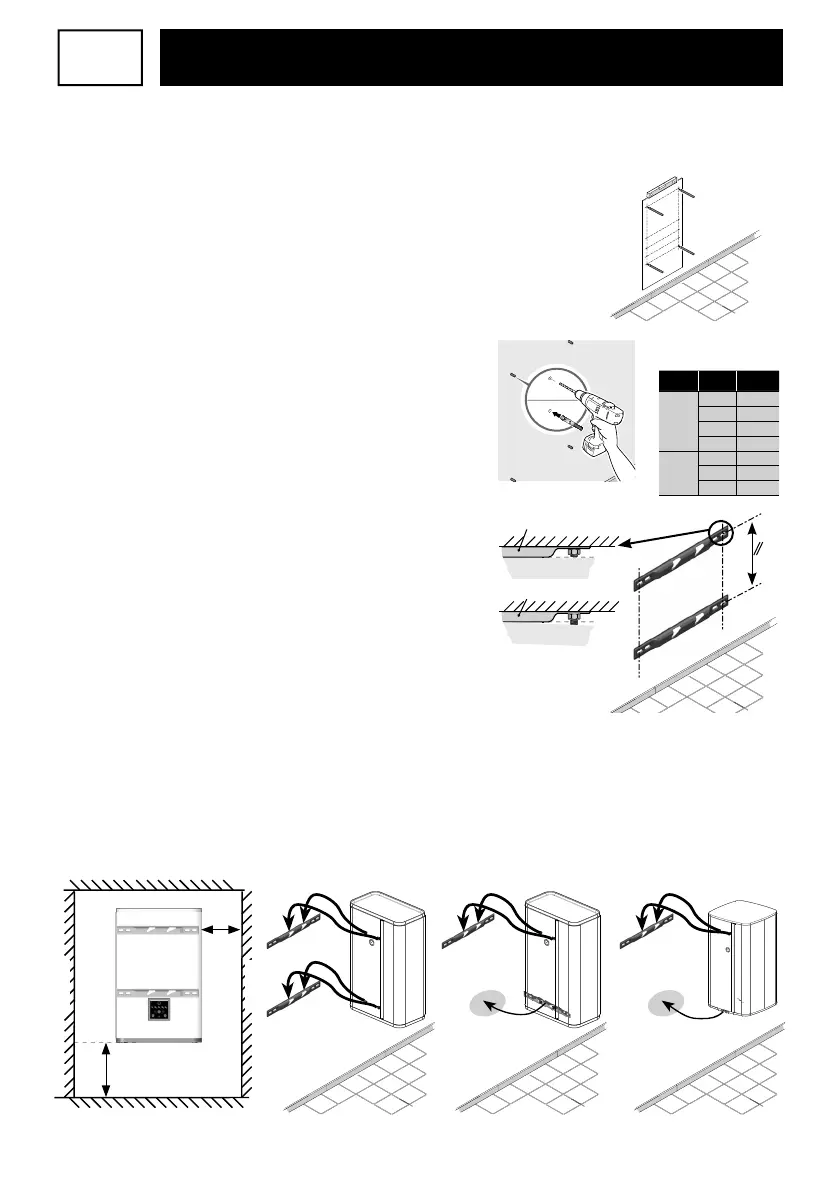

Manual de instalação: esquema de montagem global
2. Como instalar a minha bomba de calor?
2.1 Bomba de calor vertical de parede:
Gamas Plana e Quadrada
X
Posicionar o gabarito de furação impresso na embalagem
na superfície da parede e realizar as marcações
correspondentes ao modelo da bomba de calor, tendo em
consideração os espaços mínimos que devem ser respeitados
em volta da bomba de calor (ver esquema A).
Y
Abrir os furos e, em seguida, xar a bomba de calor
utilizando as xações com o diâmetro (Ø) de 10 mm
adaptadas à parede (placa de gesso, betão, tijolo).
Atenção: a parede deve ter capacidade para suportar
o peso da bomba de calor quando está cheia.
Z
Fixar rmemente os estribos (para as capacidades de
25/40/65/80 L) ou o estribo único (para as capacidades de
75/100/150 L) e veri car, com uma ta métrica, as distâncias
entre os estribos. Os elementos utilizados para a xação não
deverão ultrapassar a superfície de apoio da bomba de calor.
NOTA: Para os modelos de 25/40/65/80 L, se a resistência
da parede
for su ciente, é possível a xação apenas com
o estribo superior. Para garantir uma boa retenção,
posicionar o estribo inferior nos parafusos de xação da
bomba de calor, com as aberturas dirigidas para baixo.
O estribo inferior serve de batente, tomando apoio na
parede sem xação (esquema C ou D).
[ Levantar e colocar a bomba de calor contra o ou os estribos, tendo o cuidado de colocar os
parafusos de xação por cima dos estribos.
\ Fazer descer a bomba de calor até que os parafusos de xação se encaixem nos entalhes.
Depois de encaixar
os parafusos de xação, já não é possível fazer deslizar lateralmente a bomba de calor
sem exercer uma força signi cativa.
on
Estribo
Parede
Parede
Estribo
Bomba de calor
Bomba de calor
SIM
NÃO
on
20 mm
mín
400 mm
CHÃO
TETO
È
È
A saída de água quente deve estar posicionada
à esquerda da bomba de calor.
PAREDE
PAREDE
Esquema B
on
Esquema C
on
Zona
de apoio
Esquema D
on
Zona
de apoio
Esquema A
